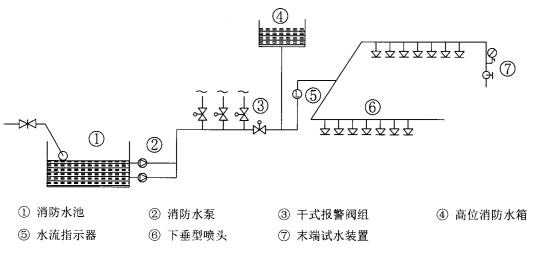

吉林長春建有一座單層大型成品倉庫，該倉庫作為某家電品牌在北方的貨物集散中心，占地面積為12648㎡,建筑面積為11355m2,耐火等級為一級，建筑高度為11m,最大儲物高度為8.5m,倉庫白天工作時間釆用空調對倉庫供暖，空調維持溫度在28°C左右， 夜間非工作時間為了節約成本，無供暖設施，該地區氣溫常年在0°C左右，該車間設置有室內消火栓系統，干式自動噴水滅火系統保護，干式自動噴水滅火系統示意圖如下，系統釆K-ZSTX15-68°C噴頭，閉式噴頭的玻璃球為紅色，釆用DN20的短立管與配水支管連接，最末端配水支管的管徑為DN50,設置噴頭總數為2460只，備用噴頭數為50只。
該倉庫噴頭分五批進場，第一批進場數量為350只，施工單位隨機在該批次中抽取了 4只進行密封性能試驗，試驗壓力為1.5MPa,保壓時間5min,測試噴頭無滲漏，判定該批噴頭為合格。噴頭試驗完畢后釆用專用的工具對噴頭進行安裝，待噴頭全部安裝完成后，對系統進行試壓和沖洗，首先對系統管網進行沖洗，待沖洗結束后，進行水壓強度試驗， 試驗合格，最后進行水壓嚴密性試驗，無滲漏系統試驗完成，判定合格。
試驗調試結束后，委托有資質的消防技術服務機構對該倉庫進行整體的檢測，檢測過程中，記錄有如下內容：
（1）檢查報警閥組發現自動滴水閥持續滴水，報警閥組設置有充氣設備，供氣管道釆用管徑為12mm 銅管，充氣連接管管徑為10mm。
（2）開啟末端試水裝置，檢查系統的聯動功能，用秒表計時，90s后末端試水裝置開始出水，出水壓力為0.1MPa，水泵啟動正常。
（3）測試結束后，對系統進行復位，人工手動停泵，排盡系統管網中的水，復位干式報警閥組，最后通過注水口向報警閥氣室注入100?150mm清水。
根據以上材料，回答下列問題：
1、判斷該倉庫自噴設置場所的火災危險等級，系統選型是否正確，能否采用統濕式代替，并說明理由。
⑴該倉庫儲存物品為家用電器類，其火災危險等級為倉庫危險II級。
⑵系統選用干式系統正確。
理由：該倉庫雖然白天溫度在28°C，但是夜間常年在0°C左右，環境溫度低于4°C的場所，應采用干式系統。
⑶不可采用濕式系統代替，濕式系統安裝環境溫度要求為 4?70°C，夜間溫度不滿足濕式系統適用的要求。
2、該倉庫噴頭的選型及其管道的連接是否合理，并說明理由。如果不合理，該選用何種噴頭。
⑴系統釆K-ZSTX15-68°C噴頭不正確。
理由：通過該噴頭型號可以判斷該噴頭為直徑15mm,動作溫度為68°C,流量為K80的快速下垂型噴頭。①流量選擇不合理，倉庫危險級場所宜采用流量系數大于80的灑水噴頭。
②選用快速響應噴頭不合理，快速響應噴頭應用于濕式系統。
③下垂型噴頭不合理，該系統為干式系統，應采用干式下垂型噴頭。
該建筑最大凈空高度不超過12m且最大儲物高度不超過10.5m,儲物類別為倉庫危險II級，宜采用倉庫型特殊應用噴頭，干式系統應采用直立型灑水噴頭或干式下垂型噴頭。
⑵采用DN20的短立管與配水支管連接不正確。
理由：噴頭連接應釆用DN25短立管或直接安裝于配水支管上。
3、結合背景指出圖中不合理的地方，并說明理由。（不包括閥門和未標識的組件）。
①報警閥組未采用環狀供水管道不正確。
理由：當自動噴水滅火系統中設有2個及以上 報警閥組時，報警閥組前應設環狀供水管道。
②報警閥組安裝在水平管道上不正確，
理由：報警閥組應垂直安裝在配水干管上。
③設置4個報警閥組數量不正確；該背景共設置有2460只噴頭，每個干式報警閥組最多控制500只噴頭，故至少應設置5個干式報警閥組。
④水流指示器的安裝不正確。
理由：水流指示器應使電器元件部位豎直安裝在水平管道上側。
⑤高位消防水箱連接管安裝不正確。
理由：高位消防水箱應連接至報警閥前的供水側。
⑥配水支管設置的噴頭數量不合理。
理由：該建筑為倉庫危險II級，倉庫危險級場所標準流量型噴頭均不應超過6只。
⑦噴頭安裝不正確。
理由：干式系統應采用直立型噴頭或干式下垂型噴頭。
4、施工單位試驗中存在不合理的地方，并說明理由。
①第一批進場數量為350只，施工單位隨機在該批次中抽取4只進行密封性能試驗不正確。理由：噴頭密封性能試驗應不少于每批總數的1%,且不少于5只。
②試驗壓力為1.5MPa,保壓時間5min,測試噴頭無滲漏，判定該批噴頭為合格不正確。
理由：試驗壓力應為3MPa。
③待噴頭全部安裝完成后，對系統進行試壓和沖洗不正確。
理由：噴頭安裝應在系統試壓和沖洗合格后再進行。
④首先對系統管網進行沖洗，待沖洗結束后，進行水壓強度試驗，試驗合格，最后進行水壓嚴密性試驗，無滲漏系統試驗完成，判定合格不正確。
理由：管網沖洗應在試壓合格后分段進行，干式噴水滅火系統應做水壓試驗和氣壓試驗。
5、指出檢測記錄中存在不正確的地方，并說明理由。
①檢查報警閥組發現自動滴水閥持續滴水不正確。
理由：系統水流偶爾出現波動，自動滴水閥會有滴水的現象，持續滴水說明存在持續漏水的現象。
②報警閥組設置有充氣設備，充氣連接管管徑為10mm不正確。充氣連接管直徑不小于15mm。
③開啟末端試水裝置，檢查系統的聯動功能，用秒表計時，90s后末端試水裝置開始出水不正確。
理由：干式系統管網充水時間不應大于1min。
④測試結束后，最后通過注水口向報警閥氣室注入100~150mm清水不正確。
理由：應向報警閥氣室注入50~ 100mm清水。
6、試分析自動滴水閥持續滴水的原因。
①干式報警閥瓣滲漏。
②干式報警閥瓣老化、密封不嚴密。
③自動滴水閥安裝位置不正確。
④系統側滲漏導致報警閥瓣經常性波動。
⑤報警管路試警鈴閥關閉不嚴，持續有水流進自動滴水閥。
7、聯動功能測試時，90s后末端試水裝置開始出水，是否合理，如果不合理，請簡述可能的原因。
⑴不合理，干式系統充水時間不應大于Imin；
⑵導致充水時間過長的可能原因有：
①快速排氣閥損壞。
②快速排氣閥前電動閥未動作。
③系統管網過大。
④系統加速器未動作。
⑤報警閥瓣卡阻。
⑥末端試水裝置閥門未完全開啟。
8、簡述干式系統檢測方法。
①開始檢測前，査看系統的控制方式。
②開啟最不利處末端試水裝置控制閥，查看水流指示器、壓力開關和消防水泵、電 動閥的動作情況及反饋信號，以及排氣閥的排氣情況。
③測量自開啟末端試水裝置到出水壓力達到0.05MPa的時間。
④系統恢復正常。
