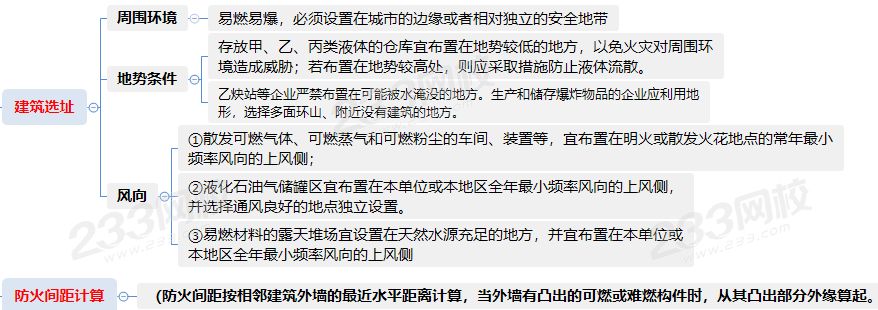

建筑總平面布局的思維導圖
經典題型演練
1、【2015年技術實務12】某廠為滿足生產要求，擬建設一個總儲量為1500m3的液化石油氣儲罐區。該廠所在地區的全年最小頻率風向?yàn)闁|北風，在其他條件均滿足規范要求的情況下，該儲罐區宜布置在廠區的（ ）。
A.東北側
B.西北側
C.西南側
D.東南側
參考答案：A
參考解析：根據《建筑設計防火規范》GB 50016-2014（2018年版）4.1.1，甲、乙、丙類液體儲罐區，液化石油氣儲罐區，可燃、助燃?xì)怏w儲罐區和可燃材料堆場等，應布置在城市（區域）的邊緣或相對獨立的安全地帶，并宜布置在城市（區域）全年最小頻率風向的上風側。 廠所在地區的全年最小頻率風向?yàn)闁|北風，故宜布置在東北側。本題答案為A。
2、【2016年技術實務6】某機械加工廠所在地區的年最小頻率風向?yàn)槲髂巷L(fēng)，最大頻率風向?yàn)槲鞅憋L(fēng)，擬在廠區內新建一座總儲量15t的電石倉庫。該電石倉庫的下列選址位置中，符合防火要求的是（ ）。
A.生產區內的西南角，靠近需要電石的戊類廠房附近地勢比較低的位置
B.輔助生產區內的東南角，地勢比較低的位置
C.儲存區的東北角，地勢比較高的位置
D.生產區內的東北角，靠近需要電石的戊類廠房附近地勢比較低的位置
參考答案：C
參考解析：根據《建筑設計防火規范》GB 50016 -2014（2018年版）3. 6. 12，甲、乙、丙類液體倉庫應設置防止液體流散的設施。遇濕會發生燃燒爆炸的物品倉庫應釆取防止水浸漬的措施。電石又稱碳化鈣，干燥時不燃，遇水或濕氣能迅速產生高度易燃的乙炔氣體，在空氣中達到一定的濃度時，可發生爆炸性災害，故不應布置在可能被水淹沒的位置。本題答案為C。
3、【2017年綜合能力12】某城市全年最小頻率風向?yàn)闁|北風。該市的一個大型化工企業 內設有甲醇儲罐區均為地上固定頂儲罐，儲罐直徑20m、容量5000m3。防火堤內不包括儲罐占地的凈面積為5000㎡。下列防火檢查結果中，不符合現行國家消防技術標準的是（）。
A.鍋爐房位于甲醇儲罐區南側，兩者之間的防火間距為55m
B.甲醇儲罐之間的間距為12. 5m
C.甲醇儲罐區防火堤高度為1.1m
D.罐區周圍的環形消防車道有3%的坡度，且上空有架空管道，距車道凈空高度為5m
參考答案：C
參考解析：根據《建筑設計防火規范》GB 50016-2014（2018年版）4.2.1，甲、乙、丙類液體的固定頂儲罐區或半露天堆場，與明火或散發火花地點的防火間距應按本表有關四級耐火等級建筑物的規定増加25% ，鍋爐房屬于散發明火地點，甲醇屬于甲類液體，與四級耐火等級建筑物之間的防火間距不應小于40m，與鍋爐房之間的防火間距不應小于40 x 1.25 = 50m，A選項正確；根據4. 2.2，單罐容積大于1000m3的甲、乙液體儲罐之間，當為地上式固定頂儲罐時，其防火間距不應小于0.6D，D為相鄰較大立式儲罐的直徑，即0.6x20= 12m， B選項正確；根據4.2.5-2，防火堤的有效容量不應小于其中最大儲罐的容量。根據4. 2. 5 -4，防火堤的設計高度應比計算高度高出0. 2m，且應為1.0m -2.2m，在防火堤的適當位置應設置便于滅火救援人員進出防火堤的踏步，該儲罐區防火堤的高度應為（5000/5000） + 0.2 = 1.2m，C選項錯誤；根據7.1.8，車道的凈寬度和凈空高度均不應小于4m坡度不宜大于8%，D選項正確。本題答案為C。
4、【2016年技術實務66】下列關于建筑總平面布局的說法中，錯誤的是（ ）。
A.桶裝乙醇倉庫與相鄰高層倉庫的防火間距為15m
B.電解食鹽水廠房與相鄰多層廠區辦公樓的防火間距為27m
C.發生爐煤氣凈化車間的總控制室與車間貼鄰，并采用鋼筋混凝土防爆墻分隔
D.空分廠房專用10kV變、配電站采用設置甲級防火窗的防火墻與空分廠房一面貼鄰
參考答案：C
參考解析：根據《建筑設計防火規范》GB 50016-2014（2018年版）3. 1. 3條文說明表3，乙醇倉庫屬于甲類倉庫，根據表3. 5. 1注，甲類倉庫與高層倉庫的防火間距不應小于13m， A 選項正確；電解食鹽水廠房屬于甲類廠房，根據表3.4.1，甲類廠房與多層民用建筑防火間距不應小于25m，B選項正確；根據3. 6. 8，有爆炸危險的甲、乙類廠房的總控制室應獨立設置，C選項錯誤；空分廠房是乙類廠房，根據3. 3. 8，變、配電站不應設置在甲、乙類廠房內或貼鄰，且不應設置在爆炸性氣體、粉塵環境的危險區域內，供甲、乙類廠房專用的10kV及以下的變、配電站，當釆用無門、窗、洞口的防火墻分隔時，可一面貼鄰，并應符合現行國家標準 《爆炸危險環境電力裝置設計規范》GB 50058等標準的規定，乙類廠房的配電站確需在防火墻上開窗時，應釆用甲級防火窗，D選項正確。本題答案為C。
5、【2018年技術實務74】根據現行國家標準《建筑設計防火規范》（GB 50016）不宜布置在民用建筑附近的廠房是（ ）。
A.活性炭制造廠房
B.橡膠制品硫化廠房
C.苯甲酸生產廠房
D.甘油制備廠房
參考答案：A
參考解析：根據《建筑設計防火規范》GB 50016-2014（2018年版）3. 1.1條文說明表1，活性炭制作廠房、橡膠制品硫化廠房、苯甲酸生產廠房、甘油制備廠房的火災危險性分別為乙類、丙類、丙類、丙類；根據表3.4.1，乙類廠房與民用建筑的防火間距不應小于25m。本題答案為A。
6、【2016年技術實務7】某多層磚木結構的古建筑，磚墻承重，四坡木結構屋頂，其東側與一座多層的平屋面鋼筋混凝土結構辦公樓（外墻上沒有凸出的構件）相鄰。該辦公樓相鄰側外墻與該古建筑東側的基礎、外墻面、檐口和屋脊的最近水平距離分別是l1.0m、12.0m、 10.0m和14.0m。該辦公樓與該古建筑的防火間距應認定為（ ）m。
A. 10.0
B. 11.0
C. 12.0
D. 14.0
參考答案：A
參考解析：根據《建筑設計防火規范》GB 50016 -2014（2018年版）附錄B. 0. 1，建筑物之間的防火間距應按相鄰建筑外墻的最近水平距離計算，當外墻有凸出的可燃或難燃構件時， 應從其凸出部分外緣算起。該古建筑的屋頂為可燃構件，至相鄰建筑物外墻的最近水平距離為10m，故本題答案為A。
7、【2015年技術實務58】某工廠有一座建筑高度為21m的丙類生產廠房，耐火等級為二 級。現要在旁邊新建一座建筑耐火等級為二級、建筑高度為15m，屋頂耐火極限不低于 1. 00h且屋面無天窗的丁類生產廠房。如該丁類生產廠房與丙類廠房相鄰一側的外墻采用 無任何開口的防火墻，則兩座廠房之間的防火間距不應小于（ ）m。
A.10
B.3.5
C.4
D.6
參考答案：C
參考解析：根據《建筑設計防火規范》GB 50016 -2014（2018年版）3.4. 1注3，兩座一、二級耐火等級的廠房，當相鄰較低一面外墻為防火墻且較低一座廠房的屋頂無天窗，屋頂?shù)哪突饦O限不低于l.00h，或相鄰較高一面外墻的門、窗等開口部位設置甲級防火門、窗或防火分隔水幕或按本規范第6. 5. 3條的規定設置防火卷簾時，甲、乙類廠房之間的防火間距不應小于6m；丙、丁、戊類廠房之間的防火間距不應小于4m。本題答案為C。
8、【2016年技術實務95】某工廠的一座大豆油浸岀廠房，其周邊布置有二級耐火等級的 多個建筑以及儲油罐，下列關于該浸出廠房與周邊建（構）筑物防火間距的做法中，正確的有（）。
A.與大豆預處理廠房（建筑高度27m）的防火間距12m
B.與燃煤鍋爐房（建筑高度7. 5m）的防火間距25m
C.與豆粕脫溶烘干廠房（建筑高度15m）的防火間距10m
D.與油脂精煉廠房（建筑高度21m）的防火間距12m
E.與溶劑油儲罐（鋼制.，容量20m3）的防火間距15m
參考答案：DE
參考解析：根據《建筑設計防火規范》GB 50016-2014（2018年版）表3.4.1，大豆油浸出廠房屬于甲類廠房，與丙類大豆預處理高層廠房防火間距不應小于13m， A選項錯誤；與明火或散發火花地點的防火間距不應小于30m，B選項錯誤；與丁類豆粕脫溶烘干廠房的防火間距不應小于12m，C選項錯誤；與丙類油脂精煉廠房不應小于12m，D選項正確；與乙類溶劑油儲罐的防火間距不應小于12m，E選項正確。本題答案為DE。
9、【2019年綜合能力94】對某車用乙醇生產廠房進行防火檢查，下列檢查結果中，符合現行國家標準《建筑設計防火規范》(GB50016)要求的有（ ）。
A.該廠房與二級耐火等級的單層氨壓縮機房的間距為12m
B.該廠房與建筑高度為27m的造紙車間間距為13m
C.該廠房與飼料加工廠房貼鄰，相鄰較高一面外墻為防火墻
D.該廠房與廠區內建筑高度為26m的辦公樓間距為30m
E.該廠房與廠外鐵路線中心線的間距為20m
參考答案：AB
參考解析：車用乙醇生產廠房為甲類廠房。氨壓縮機房為乙類廠房，甲類廠房與二級單層乙類廠房最小防火間距12m，A符合要求。27m的造紙車間屬于丙類高層廠房，甲類廠房與丙類高層廠房最小防火間距13m，B符合要求。兩座廠房相鄰較高一面外墻為防火墻，或相鄰兩座高度相同的一、二級耐火等級建筑中相鄰任一側外墻為防火墻且屋頂?shù)哪突饦O限不低于1.00h時，其防火間距不限，但甲類廠房之間不應小于4m，C不符合要求。26m的辦公樓為高層民用建筑，甲類廠房與高層民用建筑最小防火間距50m，D不符合要求。甲類廠房與廠外鐵路中心線最小防火間距30m，E不符合要求。
10、【2017年技術實務25】在建筑高度為126. 2m的辦公塔樓短邊側擬建一座建筑高度為 23.9m，耐火等級為二級的商業建筑，該商業建筑屋面板耐火極限為l.00h且無天窗、毗鄰辦公塔樓外墻為防火墻，其防火間距不應小于（）m。
A.13
B.9
C.4
D.6
參考答案：B
參考解析：耐火等級為二級的商業建筑毗鄰辦公塔樓外墻為防火墻，屋面板耐火極限為 1. 00h且無天窗，但辦公樓是超高層建筑，超高層民用建筑與相鄰建筑的防火間距當滿足一定的允許減少的條件時，仍不應減小。高層民用建筑與其他一、二級民用建筑的防火間距不應低于9m。本題答案為B。
11、【2017年技術實務48】釆用燃燒性能為A級，耐火極限≥lh的秸稈纖維板材組裝的預 制環保型板房，可廣泛用于施工工地和災區過渡安置，在靜風狀態下，對板房進行實體
測點 | 距板房間距 | 最大熱輻射強度（kW/㎡） | 達到最大熱輻射強度的時間 |
1 | 1.0 | 24.425 | 222 |
2 | 2.0 | 12.721 | 213 |
3 | 3.0 | 6.640 | 213 |
4 | 4.0 | . 2.529 | 214 |
火災試驗，測得距著火板房外墻各測點的最大熱輻射強度如下表所示，據此可判定，該板房安全經濟的防火間距是（ ）
A.1.0
B.3.0
C.2.0
D.4.0
參考答案：A
參考解析：防止火災蔓延擴大判定準則，為了安全起見，被引燃物臨界輻射強度取10kW/㎡。根據澳大利亞建筑規范協會出版的《防火安全工程指南》提供的資料，在火災通過熱輻射蔓延的設計中，當被引燃物是很薄很輕的窗簾、松散堆放的報紙等非常容易被點燃的物品時，其臨界輻射強度可取為10kW/㎡；當被引燃物是帶軟墊的家具等一般物品時，其臨界輻射強度可取為20kW/㎡，對于厚度為5cm或更厚的木板等很難被引燃的物品，其臨界輻射強度可取為40kW/㎡。本題板房的板材燃燒性能為A級，其臨界輻射強度判斷應大于40kW/㎡，測點1距板房間距為lm處外墻的最大熱輻射強度為24. 425kW/㎡，遠小于40kW/㎡，據此判斷板房安全經濟的防火間距是lm。本題答案為A。
12、【2017年技術實務100】基于熱輻射影響，在確定建筑防火間距時應考慮的主要因素有（）。
A. 相鄰建筑的生產和使用性質
B.相鄰建筑外墻燃燒性能和耐火極限
C.相鄰建筑外墻開口大小及相對應位置
D.建筑高差小于15m的相鄰較低建筑的建筑層高
E.建筑高差大于15m的較高建筑的屋頂天窗開口大小
參考答案：AB
參考解析：一般情況下，防火間距主要是根據建筑物的使用性質、火災危險性及耐火等級來確定。本題答案為AB。
13、【2018年技術實務86】根據現行國家標準《建筑設計防火規范》（GB 50016），下列民用建筑防火間距設計方案中，正確的有（ ）。
A.建筑高度為32m的住宅建筑與建筑高度25m的辦公樓，相鄰側外墻均設有普通門窗，建筑之間的間距為13m
B.建筑高度為22m的商場建筑與10kV的預裝式變電站，相鄰側商場建筑外墻設有普通門窗，建筑之間的間距為3m
C.建筑高度為22m的商場建筑與建筑高度120m的酒店，相鄰?fù)鈮鶠榉阑饓Γㄖg的間距不限
D.建筑高度為32m的住宅建筑與木結構體育館，相鄰側外墻均設有普通門窗，建筑之間的間距為6m
E.建筑高度為32m的住宅建筑與建筑高度22m的二級耐火等級商場建筑，相鄰側外墻均設有普通門窗，建筑之間的間距為6m
參考答案：AB
參考解析：根據《建筑設計防火規范》GB 50016 - 2014（2018年版）表5.2.2，高層民用建筑之間的防火間距不應小于13m，A選項正確；高層民用建筑和二級耐火等級的多層民用建筑之間的防火間距不應小于9m，E選項錯誤；高層民用建筑與四級耐火等級的民用建筑之間的防火 間距不應小于14m， D選項錯誤；根據5.2.3，民用建筑與10kV及以下的預裝式變電站的防火間距不應小于3m，B選項正確；根據5.2. 6，建筑高度大于100m的民用建筑與相鄰建筑的防火間距，當符合本規范允許減小的條件時，仍不應減小，C選項錯誤。本題答案為AB。
14、【2015年綜合能力69】汶川地震發生后，災區需在數天內緊急搭建300余萬帳篷和簡易篷布房。相關文獻曾給出紙張、織物、木材的最小臨界熱輻射強度約為10kW/㎡，并規定應急篷宿區之間的防火間距不應小于2m。為安全合理地確定帳篷的防火間距，進行了實體火災實驗。距起火帳篷不同測點處的熱輻射強度值見下表。事實上，在確定薄膜類建筑的防火間距時，火災熱輻射強度并不是唯一的控制因素，當?shù)氐臍庀髼l件、尤其是風的影響成為控制性因素。參照《建筑設計防火規范》GB 50016 -2014（2018年版）相關規定，帳篷防火分區的防火間距不宜小于（ ）m。
距起火帳篷 | 2 | 4 | 6 | 8 | 10 | 12 |
熱輻射強度（kW/㎡） | 6. 378 | 3.150 | 2.257 | 1.411 | 0. 902 | 0.606 |
A.12
B.2
C.8
D.10
參考答案：A
參考解析：根據《建筑設計防火規范》GB 50016 -2014（2018年版）表5. 2. 2及表5. 2. 2注7，耐火等級低于四級的既有建筑，耐火等級可按四級。本題帳篷防火分區之間的防火間距按照熱輻射考慮，只需要2m就足夠，但是根據題意，在確定薄膜類建筑的防火間距時，火災熱輻射強度并不是唯一的控制因素。參照《建筑設計防火規范》考慮，帳篷耐火等級低于四級，兩座四級耐火等級建筑之間的防火間距不應小于12m。本題答案為A。
