知識點摘自《消防給水及消火栓系統技術規范》GB50974-2014

9.3.1消防給水系統試驗裝置處應設置專用排水設施，排水管徑應符合下列規定：

1.自動噴水滅火系統等自動水滅火系統末端試水裝置處的排水立管管徑，應根據末端試水裝置的泄流量確定，并不宜小于DN75；

2.報警閥處的排水立管宜為DN100；

3.減壓閥處的壓力試驗排水管道直徑應根據減壓閥流量確定，但不應小于DN100。

規范說明

9.3.1本條為強制性條文，必須嚴格執行。本條規定自動噴水末端試水、報警閥排水、減壓閥等試驗排水的要求。消防給水系統減壓閥因不經常使用，因?yàn)闈B漏往往經過一段時間后導致閥前后壓力差減少，為保證減壓閥前后壓差與設計基本一致，減壓閥應經常試驗排水；另外減壓閥為測試其性能而排水，故減壓閥應設置排水管道。

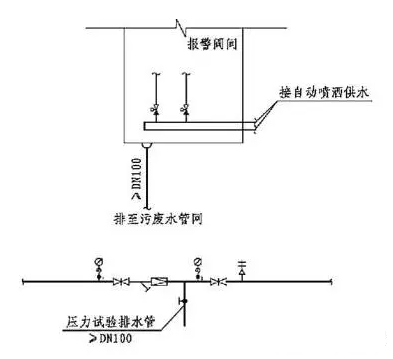

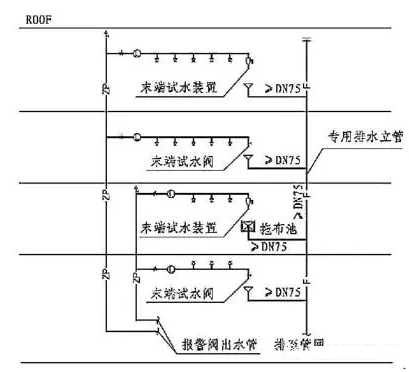

專用排水設施設置圖

提示：試驗消火栓水量可以散排至層面。

試題舉例

自動噴水滅火系統定期巡視檢查測試時，下列關于濕式報警閥組檢測試驗的內容及要求的說法中，錯誤的是（　　）。(2016年考試真題)

A．測試過程中系統排出的水應通過排水設施全部排走，濕式報警閥處的排水立管不宜小于DN75

B．開啟末端試水裝置，以1．2L／s的流量放水，水流指示器、濕式報警閥、壓力開關動作

C．消防聯動控制器應準確接收并顯示水流指示器、壓力開關、水泵的反饋信號

D．壓力開關應直接連鎖啟動消防水泵

【答案】A

【解析】根據《消防給水及消火栓系統技術規范》(GB50974—2014)第9．3．1-2條，報警閥處的排水立管宜為DN100，選項A錯誤。根據《自動噴水滅火系統施工及驗收規范》(GB50261—2005)第7．2．7條，濕式系統的聯動試驗，啟動1只噴頭或以0．94～1．5L／s的流量從末端試水裝置處放水時，水流指示器、報警閥、壓力開關、水力警鈴和消防水泵等應及時動作，并發出相應的信號，選項B正確。根據《火災自動報警系統設計規范》(GB50116—2013)第4．1．1條，消防聯動控制器應能按設定的控制邏輯向各相關的聲控設備發出聯動控制信號，并接受相關設備的聯動反饋信號，選項C正確。濕式自動噴水滅火系統或者干式自動噴水滅火系統中壓力開關可以直接啟泵，這是系統自身完成的，不需要火災自動報警系統參與，我們把這類控制稱為連鎖控制。如果有火災自動報警系統參與，則稱為聯動控制，選項D正確。因此，本題的正確答案為A。
