2018年一級建造師《機電工程》每周一練(第四周案例題)
熱帖 -
2018-08-24來自 b**i
【在本帖評論區回復自己的做題答案，即可查看參考答案！】
(一)
背景資料
某安裝公司承接一商務樓(地上30層、地下2層)的電梯安裝工程，工程有32層32站曳引式電梯8臺，工期為90天，開工時間為3月18日，其中6臺客梯需智能群控，2臺消防電梯需在4月30日交付使用，并通過消防驗收，在工程后期作為施工電梯使用。
電梯井道的腳手架、機房及層門預留孔的安全技術措施由建筑公司實施。

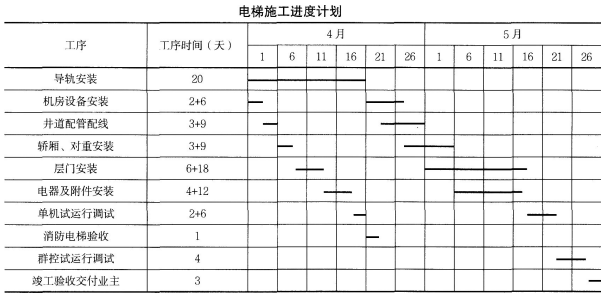

安裝公司項目部進場后，將擬安裝的電梯工程，書面告知了電梯安裝工程所在地的特種設備安全監督管理部門，并按合同要求編制了電梯施工方案和電梯施工進度計劃(見下表)。電梯安裝采用流水搭接平行施工，安裝人員配置有鉗工、電工、焊工、起重工等。
電梯安裝前，項目部對機房的設備基礎、井道的建筑結構進行檢測，土建施工質量均符合電梯安裝要求；曳引電機、轎廂、層門等部件外觀檢查合格，并采用建筑塔吊及施工升降機將部件搬運到位。安裝中，項目部重點關注了層門等部件的安全技術要求，消防電梯按施工進度計劃完成，并驗收合格。
施工進度到客梯單機試運行調試時，有一臺客梯轎廂晃動厲害，經檢查是導軌的安裝精度沒達到技術要求，安裝人員對導軌重新校正固定，單機試運行合格，但導軌的校正固定，使單機試運行比原工序時間多用了3天，其后面的工序(群控試運行調試、竣工驗收)均按工序時間實施，電梯安裝工程比合同工期提前完工，交付業主。
?
問題
1．電梯安裝前，項目部應提供哪些安裝資料?
2．項目部在機房、井道的檢查中，應關注哪幾項安全技術措施?
3．消防電梯從開TN驗收合格用了多少天?電梯安裝工程比合同工期提前了多少天?
4．影響導軌安裝精度的因素有哪幾個?電梯安裝完成的準用程序有哪些?
【二】
背景資料、
某安裝公司承接一高層商務樓的通風空調安裝工程，該商務樓位于沿海城市的鬧市中心，周圍高層建筑較多。工程的主要設備有冷水機組(3490mm×1830mm×2920mm，12．4t)、蓄冰槽(6250mm×3150mm×3750mm，17．5t)、燃氣鍋爐(4200mm×2190mm×2500mm，7．3t)、冷卻塔(方形)、水泵、空調機組、風機盤管等。鍋爐、冷水機組和蓄冰槽安裝在地下一層(-7．5m)，冷卻塔安裝在裙房屋頂上(+25m)。
安裝公司項目部進場后，依據建設單位的工程進度(6月初開工，I9月底完工)要求，編制了通風空調工程的施工進度計劃及施工方案，對設備吊裝存在的主要風險識別與評價后，將鍋爐、冷水機組等設備的吊裝工作分包給專業吊裝公司。
吊裝合同簽訂后，專業吊裝公司依據設備參數及施工現場條件(混凝土地基)等技術參數進行分析、比較，編制了設備吊裝方案，繪制吊裝施工平面圖，設置吊裝區，制定安全技術措施；方案選用的汽車吊(KMK6200)，在工作半徑19m、吊桿伸長44．2m時，允許載荷為21．5t。設備吊裝孔選擇商務樓的鍋爐房泄爆口(9000mmX4000mm)，地下一層設備經該吊裝孔吊入，吊裝順序為蓄冰槽→鍋爐→冷水機組，蓄冰槽和冷水機組再用卷揚機牽引至冷凍機房就位。該方案的吊裝順序被項目部否決，吊裝順序經修改后，才審批通過，吊裝方案得以順利的實施。
商務樓通風空調安裝工程完工后，空調機組在試運行過程中，部分風機有異常響動，噪聲較大，經檢查發現是未設置減振裝置，同時還有個別風機與風管連接未采用柔性短管。經整改后，試運行驗收合格。
問題
1．在編制本吊裝方案時，要考慮被吊設備的哪幾個吊裝參數?
2．選用的汽車吊能否滿足設備吊裝要求?指出設備吊裝順序的不合理之處，說明理由并糾正。
3．本工程的設備吊裝施工中存在哪些主要風險?
4．寫出空調風機的施工技術要求。
(三)
背景資料
某機電安裝公司采用EPC方式承包了一項石油化工工程，在設備訂貨采購階段，該機電安裝公司通過投標詢價向某設備制造廠訂制了一批塔、容器類非標設備，包括3臺分段到貨的塔和8臺整體到貨的臥式容器。安裝公司項目部采購部門對該批非標設備進行了監造，編制了監造大綱。監造大綱內容有：(1)監造計劃；(2)進行控制和管理的措施；(3)監造過程。并派出了監造工程師駐廠監造。
按照設備采購合同，塔、容器分批到貨。第一批到貨設備是2臺分段到貨的分餾塔，運抵施工現場后，安裝公司項目部組織相關質檢、技術人員進行了現場驗收。在檢查驗收設備時發現分餾塔存在較多缺陷，包括：表面焊接缺陷如凹陷、焊瘤、飛濺等嚴重；塔體外表面有劃痕、敲擊傷痕等損傷，表面有銹跡，內部有積水腐蝕現象，分段處的端口有多處凹凸不平的撞擊損傷。建設單位表示不能通過驗收，設備應給予報廢。
在對缺陷進行檢查、鑒定后，監理單位提出，現有缺陷可以得到處理，構不成設備報廢，由于安裝工程需要，建議采取“緊急放行”措施，該塔進入安裝程序。對存在的質量問題進行整改處理。
安裝公司項目部采購部門吸取了教訓，修訂了非標設備制造過程監造質量控制要點，加強了后續非標設備的監造工作，使后續出廠的設備質量符合質量要求。
問題
1．背景中監造大綱還需補充哪些內容?
2．分段到貨設備的現場驗收主要有哪些檢查檢驗項目?
3．本次“緊急放行”的依據是什么?對工程施工有什么實際作用?
4．非標設備制造過程監理質量控制要點有哪些?
(四)
背景資料
B公司總承包了新建機械廠的通風與空調工程，總工期為6個月。通風空調設備、鍍鋅鋼板等主、輔材料均由A公司供應。其中分部分項工程工程量清單計價合計為536萬元；措施項目清單計價合計60萬元；其他項目清單計價合計15萬元。取費費率為：規費4．85％；稅率3．56％。合同規定，主材預付款為合同造價的30％，質量保證金為合同造價的5％，從每月的進度工程款中扣回。
B公司經過測算，決定公司按照工程總造價的15％提取，剩余的為公司對項目的考核成本。公司與項目部簽訂的項目目標成本又降低了3％。
工程中的人工費占計劃成本20％、材料費占50％、機械費占15％、其他直接費占5％、間接費占10％。項目部經過測算，在目標成本的基礎上人工費可以降低2．5％，材料費可以降低5％，機械費可以降低6％，其他直接費降低9％，間接費降低11％。

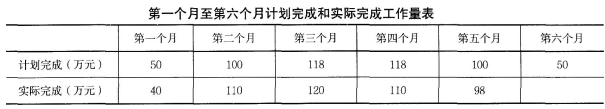

B公司項目部編制的成本計劃，對第一個月至第六個月計劃完成和實際完成工作量進行了分析(見下表)。項目部對成本進行了分解，并且抓住了成本控制的主要環節，很好地完成了公司下達的成本目標，并節余35萬元。
在確定風管制作方案時，有工廠預制和現場制作兩種方案可以選擇。工廠預制質量可靠，進度可以提前，預制費用減少2萬元，但運輸費用增加3萬元。現場制作也可以滿足質量和進度的要求，但設備來回運輸和裝拆需要1．5萬元的費用。
?
問題
1．B公司對項目部的考核成本是多少?與項目部簽訂的項目目標成本是多少?
2．B公司項目部計劃成本降低額是多少?
3．本工程的預付款是多少?請計算第三個月和第四個月簽證工程款。
4．B公司項目部應該選擇哪一種制作方案?說明理由。
5．A公司供應的鍍鋅鋼板應有哪些質量要求?
(五)
背景資料
北方某石油化工公司投資建設一蠟油深加工工程，經招標，由A施工單位總承包。該工程的主要工程內容包括兩臺大型加氫裂化反應器的安裝、高壓油氣工藝管道安裝、分體到貨的壓縮機組安裝調試等靜、動設備安裝工程、管道安裝工程以及土建工程、電氣工程、自動化儀表安裝工程等。其中，A施工單位將單位工程壓縮機廠房及其附屬機電設備、設施分包給B建筑工程公司。蠟油工程的關鍵靜設備，兩臺加氫裂化反應器各重300t，由制造廠完成各項檢驗試驗后整體出廠，A單位現場整體安裝。壓縮機廠房為雙跨網架頂結構，房頂有一臺汽液交換設備。B建筑單位將網架頂分為4片，每片網架重12t，在地面組裝后采用滑輪組提升、水平移位的方法安裝就位；房頂汽液交換器重量10t，采用汽車起重機吊裝。
合同要求該工程2009年9月開工，2010年6月30日完工。為了加快工程進度，業主要求，有條件的工程，冬季不停止施工作業。
為了保證工程順利進行，A施工單位編制了靜設備安裝施工方案、動設備安裝調試施工方案、管道組對焊接方案和電氣、自動化儀表安裝工程施工方案。B建筑施工單位編制了壓縮機廠房土建工程施工方案。
問題
1．針對本工程，A施工單位和B建筑工程公司各應編制何種施工組織設計?
2．A施工單位和B建筑工程公司除編制背景材料中所列的施工方案外，至少還應編制哪些主要施工方案?
3．施工方案一般包括哪些內容?
4．為完成本工程的安裝任務，A施工單位至少應具有哪些特種設備安裝資格?說明理由。
5．分析說明B建筑工程公司分包的工程中，有哪些方案屬于危險性較大的專項工程施工方案?這些方案應如何進行審核和批準?
[replyView]
參考答案：
(一)
1．施工單位在電梯安裝前，項目部應提供的安裝資料有：所施工電梯的安裝許可證、安裝告知書，審批手續齊全的電梯安裝施工方案，安裝人員持有的特種設備操作證。
2．項目部在機房、井道的安全檢查中，應關注的安全技術措施有：層門洞設置了高度不小于1．2m的欄桿、機房預留孔有蓋板封堵、井道腳手架有防火措施。
3．消防電梯從開工到驗收合格用了35天，電梯安裝工程比合同工期提前了13天。
4．電梯安裝時影響導軌安裝精度的因素有：導軌的制造質量，基準線的設置，測量器具的選擇，導軌的安裝方法，安裝人員的技能水平。電梯安裝完成在準用前，必須獲得準用許可。準用許可的程序是：電梯安裝單位自檢試運行結束后，整理記錄，并向制造單位提供，由制造單位負責進行校驗和調試；檢驗和調試符合要求后，向經國務院特種設備安全監督管理部門核準的檢驗檢測機構報驗要求監督檢驗；監督檢驗合格，電梯可以交付使用。獲得準用許可后，按規定辦理交工驗收手續。
(二)
1．在編制本吊裝方案時，要考慮被吊設備的吊裝參數有設備尺寸、設備總重量、吊裝總重量、重心標高、吊點方位等。
2．選用的汽車吊能滿足設備吊裝要求，先吊裝鍋爐后吊裝冷水機組不合理，因為冷水機組是利用鍋爐房的泄爆口吊人，鍋爐吊裝后，把吊裝通道堵了，鍋爐應在冷水機組之后吊裝。
3．設備吊裝施工中存在的風險有：高層建筑周圍環境、當地氣象(臺風)、汽車吊、地基、施工安全措施和施工機具等風險。
4．風機安裝前應檢查電機接線正確，葉片轉動靈活，無異常響動。風機落地安裝應固定在隔振底座上，設置減振裝置，風機吊裝時，吊架及減振裝置符合要求，風機與風管連接采用柔性短管。
(三)
1．背景中監造大綱的內容還應補充：(1)明確監造單位；(2)明確到設備制造現場進行監造工作的有資格的相應專業技術人員；(3)明確設備監造的技術要點和驗收實施要求。
2．分段到貨設備驗收的主要檢查項目有：
(1)分段處的圓度、外圓周長偏差、端口不平度、坡口質量，應符合相關規定；
(2)筒體直線度、簡體長度及簡體上接管中心方位和標高的偏差，應符合相關規定；
(3)組裝標記清晰；
(4)裙座底板上的地腳螺栓口中心圓直徑允許偏差、相鄰兩孔弦長允許偏差和任意兩孔弦長允許偏差符合相關規定。
3．本次“緊急放行”的依據是緊急放行后設備的缺陷是可追溯的，放行安裝后缺陷能夠修復、處理。對工程施工的實際作用是能盡量減少對施工組織的影響，保證工程工期。
4．非標設備制造過程監理質量控制要點有：
(1)材料標記移植；(2)加工件檢查；(3)封頭質量檢查；(4)筒體組對焊接質量；(5)接管開孔位置檢查；(6)射線底片抽查；(7)筒體內件制造、裝配和焊接質量檢查；(8)整體熱處理前(若需要)設備外觀和幾何尺寸檢驗；(9)水壓試驗或氣密性試驗。
(四)
1．項目考核計算基數：
(536+60+15)+(536+60+15)×4．85％+(536+60+15)×3．56％=663萬元
項目考核成本：663×(1-15％)=563．55萬元
項目目標成本：563．55×(1-3％)=546．64萬元
2．項目部計劃成本降低額計算如下：
人工費：546．64×g0％×2．5％=2．73萬元
材料費：546．64×50％×5％=13．67萬元
施工機械費：546．64X 15％×6％=4．92萬元
其他直接費：546．64X5％×9％=2．46萬元
間接費：546．64×10％×11％=6萬元
項目部計劃成本降低額：2．73+13．67+4．92+2．46+6=29．78萬元
3．本工程的預付款為：663×30％=198．8萬元
第三個月簽證工程款為：120×(1-5％)=114萬元
第四個月簽證工程款為：110×(1-5％)=104．5萬元
4．應選擇在工廠預制的方案。
工廠預制：增加費用3-2=1萬元；現場預制：增加費用1．5萬元。
工廠預制的制作質量要比現場有保證，勞動條件好，能保護環境。
5．A公司供應的鍍鋅鋼板的鍍鋅層厚度應符合設計及合同的規定，不低于80g／m2板材。鍍鋅鋼板風管表面不得有10％以上的花白、鋅層粉化等鍍鋅層嚴重損壞的現象。
(五)
1．A施工單位應編制蠟油深加工工程施工組織總設計。B建筑工程公司應編制單位工程(壓縮機廠房工程)施工組織設計。
2．A施工單位至少還應編制：大型設備(反應器)吊裝施工方案、管道清洗和試驗方案、無損檢測方案、單機試運行方案、冬期施工方案。
B建筑工程公司至少還應編制：網架吊裝安裝施工方案、汽液交換器吊裝施工方案、高處作業施工方案。
3．施工方案一般內容包括：工程概況、編制依據、施工程序、施工方法(含技術要求和質量標準)、進度計劃、資源配置計劃、安全技術措施、質量管理措施、施工平面布置等。
4．A施工單位至少應具備GC1級壓力管道安裝資格。本工程的高壓油氣工藝管道屬于壓力管道的工業管道GC1級，應具有該級別壓力管道安裝資格。大型加氫裂化反應器屬于壓力容器，從事壓力容器整體就位和整體移位安裝，安裝單位應取得《特種設備安裝改造維修許可證》1級許可資格，但取得GC1級壓力管道安裝許可資格的單位，從事1級許可資格中的壓力容器安裝工作，不需要另取得壓力容器安裝許可資格。
5．網架吊裝安裝施工方案、汽液交換器吊裝施工方案屬于危險性較大的專項工程施工方案，其中網架吊裝安裝施工方案中，網架吊裝是采用非常規起重設備、方法，且單件起吊重量在100kN(相當于10t)及以上的起重吊裝工程，屬于超過一定規模的危險性較大的專項工程。
汽液交換器吊裝施工方案由B建筑單位技術部門組織審核，單位技術負責人簽字，然后報監理單位，由項目總監理工程師審核簽字。網架吊裝安裝施工方案還應由總承包A施工單位組織召開專家論證會。
[/replyView]
