二級建造師市政工程考點：城市橋梁結構組成與類型。

　　一、橋梁基本組成與常用術語

　　（一）橋梁的定義

　　（二）橋梁的基本組成

　　橋梁一般由五大部件和五小部件組成，五大部分包括：橋跨結構（上部結構）、支座系統、橋墩、橋臺、墩臺基礎；五小部件是指直接與橋梁服務功能有關的部件（橋面構造），包括橋面鋪裝、防排水系統、欄桿、伸縮縫、燈光照明。

　　橋跨結構：也叫上部結構；

　　橋墩和橋臺（通稱墩臺）：也叫下部結構。設置在橋兩端的稱為橋臺；

　　支座：在橋跨結構與橋墩或橋臺的支承處所設置的傳力裝置。

　?。ㄈ┫嚓P常用術語

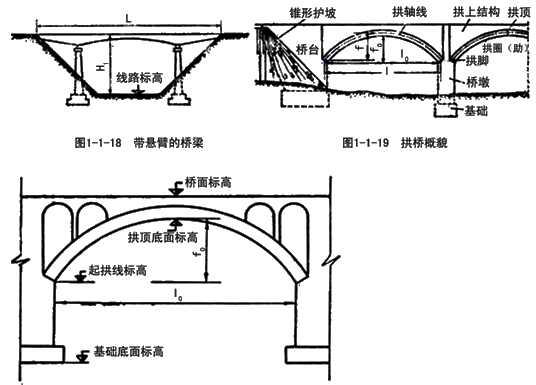

　　1.凈跨徑：梁式橋是設計洪水位上相鄰兩個橋墩（或橋臺）之間的凈距，用l0表示。對于拱式橋，凈跨徑是每孔拱跨兩個拱腳截面最低點之間的水平距離。

　　2.總跨徑：是多孔橋梁中各孔凈跨徑的總和，也稱橋梁孔徑。它反映了橋下宣瀉洪水的能力。

　　3.計算跨徑：對于具有支座的橋梁，是指橋跨結構相鄰兩個支座中心之間的距離，用L表示。計算跨徑為拱軸線兩端點之間的水平距離。

　　4.拱軸線：拱圈各截面形心點的連線。

　　5.橋梁全長：是橋梁兩端兩個橋臺的側墻或八字墻后端點之間的距離，用L表示，簡稱橋長。

　　6.橋梁高度：是指橋面與低水位之間的高差，或為橋面與橋下線路路面之間的距離，簡稱橋高。

　　7.橋下凈空高度：是設計洪水位或計算通航水位至橋跨結構最下緣之間的距離，以H表示。它應保證能安全排洪，并不得小于對該河流通航所規定的凈空高度。

　　8.矢跨比：是拱橋中拱圈（或拱肋）的計算矢高f與計算跨徑l之比（f/l），也稱拱矢度，它是反映拱橋受力特性的一個重要指標。

　　9.涵洞：凡是多孔跨徑的全長不到8m和單孔跨徑不到5m的泄水結構物，均稱為涵洞。

　　二、橋梁主要類型

　?。ㄒ唬┌词芰μ攸c分

　　按結構體系劃分，有梁式、拱式、懸吊式、剛架4種基本體系（教材錯誤）以及它們之間的各種組合。

　　1.梁式橋

　　梁式橋是一種在豎向荷載作用下無水平反力的結構。與同樣跨徑的其他結構體系相比，梁內產生的彎矩最大。

　　2.拱式橋

　　拱式橋的主要承重結構是拱肋（或拱圈）。橋墩或橋臺承受水平推力。以承壓為主，可采用抗壓能力強的圬工材料（石、混凝土與鋼筋混凝土）來修建。

　　3.剛架橋

　　受力狀態介于梁與拱之間，柱腳處有水平反力。

　　4.懸索橋

　　以懸索為主要承重結構的橋。特點：自重輕，剛度差，有較大的變形和振動。懸索橋是大跨橋梁的主要形式。

　　5.組合體系

　　（1）連續鋼構：連續鋼構是由梁和鋼架相結合的體系。

　?。?）梁、拱組合體系。

　　（3）斜拉橋。

　?。ǘ┢渌诸惙绞?/p>

　　2.按全長和跨徑分類：特大、大、中、小橋

　　4.按跨越障礙的性質來分，有跨河橋、跨線橋（立體交叉橋）、高架橋和棧橋。

　　5.按上部結構的行車道位置。分為上承、中承和下承。
