（四）背景資料

項目部依據驗收規范和施工圖編制了變配電工程的施工方案。設備安裝程序是：高壓開關柜——變壓器——低壓配電機——計量、監控柜。方案中，項目部將開關柜等基礎框架安裝的水平度變差設置為B級質量控制點，電力變壓器等高壓電氣的變接實驗設置為A級質量控制點，保證變配電設備施工質量達到驗收規范要求。進場后，因設計單位變更高壓系統設計，造成高壓開關柜比其他設備晚到現場，項目部改變了設備的二次搬運及安裝程序：變壓器——低壓配電機——計量、監控柜——高壓開關柜。

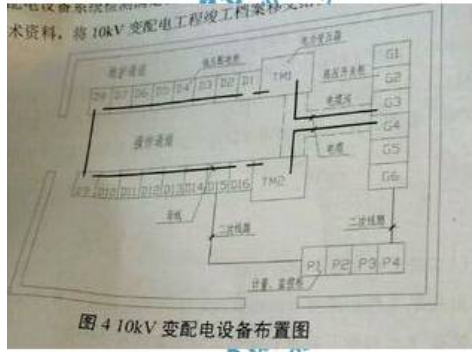

施工中，變配電設備檢查、安裝、絕緣測、耐壓試驗及試運行符合設計要求，變配電設備系統檢查滿足智能監控要求，工程驗收合格。項目部及時整理施工記錄等技術資料，將10kv變配電工程竣工檔案移交給商務樓項目建設單位。

問題：

1.分別說明項目部將電力變壓器交接實驗設置為A級質量控制點的基礎框架水平度偏差設置為B級質量控制點的理由。

2.項目部是否可以改變設備二次搬運及安裝程序？說明理由。

3.智能監控的變配電設備試運行中應檢測哪些參數？

4.本工程的竣工檔案內容主要是哪些記錄？

233網校講師答案：

問題1 ：（1）電力變壓器屬于A級控制點的理由如下：電力變壓器交接試驗屬于影響裝置（產品）安全運行、使用功能和開車后出現質量問題有待停車才可處理或合同協議有特殊要求的質暈控制點，必須由施工、監理和業主三方質檢人員共同檢查確認并簽證

（2）基礎水平度偏差設置為B級控制點的理由如下：基礎水平度偏差設置影響下道工序質量的質量控制點，由施工、監理雙方質檢人員共同檢查確認并簽證。（影響下道工序，雙方確認）P201

問題2：項目部不能改變設備二次搬運及安裝程序

理由如下： 設備二次搬運及安裝程序與設備規模大小以及通電調試合開關的順序有關。

問題3：智能監控變配電設備運行中應該檢查的參數如下：

變配電設備各高、低壓開關運行狀況及故障報警；電源及主供電回路電流值顯示、電源電壓值顯示、功率因素測量、電能計量等；變壓器超溫報警；應急發電機組供電電流、電壓、頻率和儲油罐液位的監視及故障報瞥；不間斷電源工作狀態、蓄電池組及充電設備工作狀態檢測 P133

問題4 ：本工程竣工檔案內容主要有以下記錄：

（1）一般施工記錄。包括：施工組織設計、技術交底、施工日志。

（2）圖紙變更記錄。包括：圖紙會審記錄、設計變更記錄、工程洽商記錄。

（3）設備、產品質量檢查、安裝記錄。包括：設備、產品質量合格證、質量保證書；設備裝箱單、商檢證明和說明書、開箱報告；設備安裝記錄；設備試運行記錄，設備明細表。

（4）預檢記錄。

（5）隱蔽工程檢查記錄。

（6）施工試驗記錄。包括電氣接地電阻、絕緣電阻等測試記錄以及試運行記錄等。

（7）質量事故處理記錄。

（8）工程質量檢驗記錄。包括：檢驗批質最驗收記錄、分項工程質量驗收記錄、分部（子分部）工程質量驗收記錄。

（9）其他需要向建設單位移交的有關文件和實物照片及音像、光盤 P181
