第3題 案例分析（每題20分，共4題，共80分）
31、背景資料
某鋼鐵廠建設一個年產100萬T煉鋼工程，A公司中標該工程。煉鋼工程安裝的內容包括原料供應系統、吹煉精煉與出鋼系統、供氧系統。煙全凈化與煤氣回收系統等的安裝。A公司項目部進場后，按綠色施工要求建立綠色施工管理體系，重點對施工圖進行優化，對綠色施工實施動態管理，對施工各個階段加強管理和監督，實施煉鋼工程項目的綠色施工的安全過程

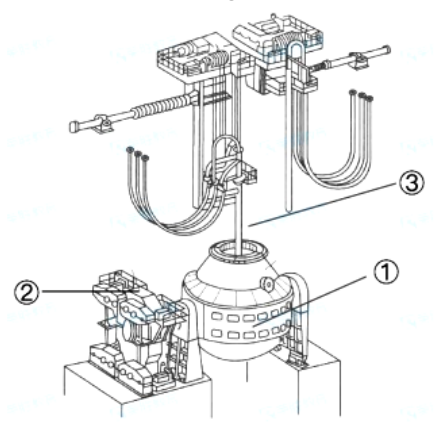

煉鋼設備示意圖3，轉爐本體采用滑移安裝，在兩根滑移梁上，將托圈，爐殼等裝置組成整體，并滑移到軸承支座上進行安裝。項目部設計制作的滑移梁滿足強度和剛度要求。滑移梁設置在加料跨爐前平臺的主梁上，滑移梁的坐標，位置及標高適合爐體滑移和安裝要求。轉爐主體安裝完成后，項目部對水冷爐口進行水壓試驗。在試驗壓力0.5MPA下穩壓10min。
重新測在降至工作壓力0.4MPA停壓30MIN水壓實驗合格后安裝完成后，鋼鐵廠組織聯合試運行，試運行系統設計要求全面投入投運，穩定連續運行，并達到規定的時間。參加試運行的操作人員熟練掌握開車停車技術。聯動試運行后，參加了試運行有關部門單位對聯動試運行結果進行分析評定合格后，填寫聯動運行合格證書。
問題：
1.項目部還應優化哪些綠色施工管理內容？綠色施工管理體系的第一責任人應該是誰？
2.圖三中①②分別是哪種設備？③是哪個部件？部件③安裝前應檢查哪些內容？
3.滑移梁應根據哪些條件進行設計制作?水冷爐口的水壓實驗操作是否正確，水冷爐口還應做哪些試驗?
4.參加聯合試運行的操作人員還需要掌握哪些技術?聯動運行合格書上應有哪些單位蓋章確認?
1.（1）項目部還對綠色施工組織設計和綠色施工方案進行優化，對工程項目綠色施工進行檢查；圖紙會審應包括綠色施工內容。
（2）項目部應建立以項目經理為第一責任人的綠色施工管理體系。
2.（1）①—轉爐托圈。②—傾動裝置。③—。
3.（1）滑移梁根據爐體重量和現場條件設計制作。
（2）水冷爐口的水壓試驗操作錯誤。試驗壓力應該是0.36mpa，
（3）水冷爐口還應做通水試驗。
4.（1）還應掌握：事故處理和調整工藝條件的技術。
（2）由建設單位、設計單位、施工單位蓋章。
32、背景資料
某安裝公司承包成品油庫區的安裝工程,工程內容為6臺5000m3柴油儲罐、8臺2000m3汽油儲罐和2臺1000m3航油儲罐.以及配套的管道安裝、防腐工程等.柴油儲罐和航油儲罐為拱頂儲罐,汽油儲罐為內浮頂拱頂儲罐。
安裝公司項目部進場后,編制了儲罐施工方案和施工進度計劃表2,施工方案選用倒裝法進行罐體結構施工:在審批時,施工進度計劃被項目部技術負責人否定,要求重新編制項目部對施工現場職業健康安全危險源辨識后.識別出金屬儲罐制作安裝時,存在的危險源有:爆炸、高空作業、受限空間作業、吸入煙霧(塵粒)、高空墜物等
項目部配置的計量器具有:鋼直尺、5m鋼卷尺、直角尺等,并自制了罐壁板和頂板的弧度靠模,滿足儲罐本體制作安裝的質量控制要求.
罐體施工時，25t汽車吊進行吊裝作業,在起重臂仰角/達80°時，遭遇強風，汽車吊后側支腿開始下沉,吊車身逐漸傾斜.起重指揮人員立即停止吊裝作業;項目部排除吊車傾斜因素后.重新進行吊裝施工。
問題：
1、施工進度計劃表2為什么被否定？存在哪些問題？
2、金屬儲罐在施工現場的制作安裝中還存在哪些危險源？
3、自制頂板孤形靠模的弦長應是多少?靠模使用前應由誰進行檢驗?項目部配置的鋼直尺應按哪類計量器具進行管理?
4、罐體施工時，吊裝中導致車身傾斜的因素有哪幾個？
1.進度計劃中施工順序存在錯誤，所以被否定。
存在的問題：錯誤1.底板外緣300mm焊接探傷在焊接之前，應在之后進行。
錯誤2，第一圈壁板安裝和焊接在頂板安裝焊接之前，應在頂板安裝焊接之后進行。
錯誤3，頂板安裝焊接在底板外緣300mm焊接之前，應該在之后進行。
錯誤4，其他圈壁板附件安裝及焊接在最后錯誤，應在中幅板焊接之前進行。
錯誤5，水壓試驗在KJ之前。所有焊接做完后再進行水壓試驗。
錯誤6，防腐在單罐驗收之后，應在之前進行。
2.還有的危險源：火災，機械撞擊，人員中毒，人員踏空、滑倒、失穩。
3.（1）弦長為2m。
（2）使用前由現場質量檢查員和專業技術人員按有關要求加以檢驗。
（3）鋼直尺應C類計量器具進行管理。
4.主要因素有：強風、支腿不穩定、起重臂桿仰角超限等。
33、背景資料
A公司承建某建筑機電安裝工程，A公司進場后，針對該工程編制應急預案，并對現場工作人員進行應急預案培訓:
1)應急的內容和應急方式:明確各自任務和防護措施;
2)應急內容和實施程序變更的處理流程，(3)緊急事故的報警方法和報警程序。
A公司將臨時用電工程分包給B公司;B公司編制了臨時用電施工方案,臨時用電采用三級配電，TN-S接零保護系統;為了充分利用項目現有電纜,臨時用電總配電框進線電纜采用了一根4芯電設(YJFE-4X70)加一根單芯電纜(YJFE1x25)總配~母線采用TMY-50x5、螺栓搭接。
方案經編制交底后，B公司組織了施工;
A公司檢查臨~后指出:
(1)單芯電纜，用于PE導體不滿足現行規范;(2)總配電柜內母線搭接面鉆孔位置及孔徑大小和數量符合規定;但搭接面長度30mm和M6搭接螺栓不滿足現行規范，A公司要求B公司返工，B公司返工后，向監理申請竣工被監理拒絕。
問題：
1、A公司編制的應急預案培訓還應包含哪些內容?A公司應該多長時間組織一次應急預案演練?
2、總配電柜進線電纜的絕緣層和護套層分別是什么材料?Pe導線的最小截面積是多少?
3、總配電柜母線搭接的合格長度是多少?搭接螺栓應采取什么規格?螺孔間中心距離誤差最小為多少?
4、B公司直接向監理公司申請竣工檢驗是否妥當?臨時用電工程竣工驗收的組織程序。
1.（1）還應補充：1)使應急救援人員熟悉安全防護用品的正確使用和維護。
2)使員工懂得在緊急情況發生后有效的逃生方法。
（2）.項目部演練的頻次為每半年至少1次。企業級演練的頻次在每年至少1次。
2.（1）總配電柜進線電纜的絕緣層材料為輻照交聯聚乙烯。護套層材料為聚烯烴。（2）4芯電纜(YJFE-4X70)的PE線截面積為35mm2，單芯電纜(YJFE1x25)PE線截面積為16mm2.
3.搭接長度：50*2=100mm。對于TMY-50x5銅母線。螺栓規格：使用M12螺栓（背景缺圖）。螺孔間中心距離誤差：允許誤差為±0.5mm。
4.不妥。組織程序：B單位對臨時用電施工工程經自行檢驗合格后，應事先通知總承包方組織預驗收，認可后再由總承包單位報請建設單位或監理單位組織檢查驗收。
34、背景資料
某安裝公司中標一科研辦公樓(寒冷地區)機電專業分包工程項目,承包范圍包括建筑給排水及供暖系統、通風空調系統和電氣系統;建筑智能化系統由建設單位發包給某智能化公司.工程合同中明確要求機電專業分包商須配合建設單位獲得綠色建筑二星級評價的認證.
項目開工后,各專業設計師進行了圖紙交底建設單位組織進行了圖紙會審,安裝公司據此展開圖紙深化設計,包括各類機電管道吊裝安裝詳圖的設計及計算并通過了設計的審核批準,下圖1是部分機電管道吊裝安裝節點詳圖.
工程于2015年8月竣工驗收.安裝公司整完善散熱器(1800組)的檢驗報告，整組出廠的散熱器安裝前水壓試驗驗格記錄進場復試查格報告、隱蔽驗收合檢報告等工程檔案資料:
經過機電系統使用及維護培訓后、交付建設單位的物業管理部門運維管理、由于樓宇控制系統專業性、智能化程高,物業管理部門將該系統委托智能化公司運維托管5車。
辦公樓供暖系統設計工作力為0.7MPa,在2018年1月10日夜間運行時(系統工作壓力為0.6Mpa),因室內樓宇控制系統的局部故障,使450組散熱器溫控電磁閥未開啟，導致散熱器管道系統正常值環·適逢某處玻璃幕墻破損,造成破損幕墻處的散熱器銅管凍裂漏水,損壞了周邊精裝和辦公設施,物業部門要求安裝公司進行維修并承擔維修損失。
問題：
1、綠色建筑的評價指標體系由哪幾類指標組成。

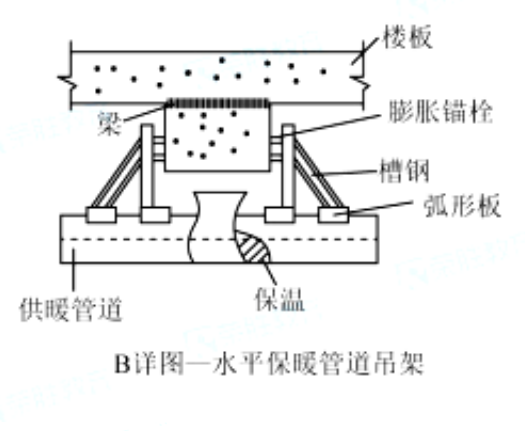

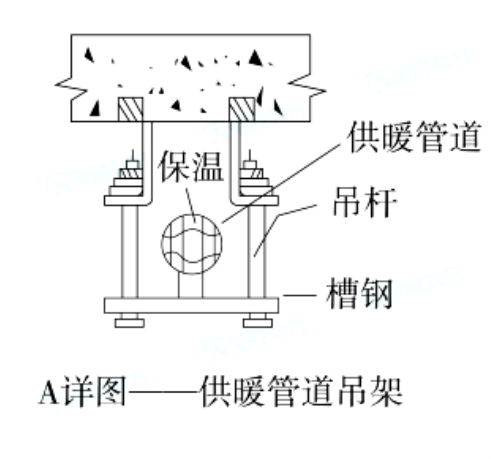

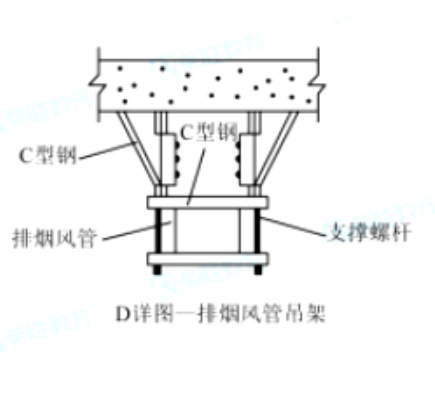

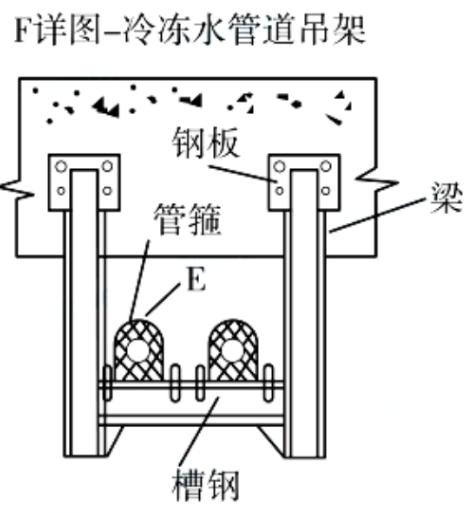

2、圖1的ABD詳圖中分別采用了哪種管道吊架型式?寫出F詳圖中E的名稱。
3、說明本工程散熱器安裝前水壓試驗壓力，試驗時間和進場復試的檢驗數量。
4、維修損失應由哪個單位承擔簡述理由。
1.綠色建筑評價指標體系應由安全耐久、健康舒適、生活便利、資源節約、環境宜居5類指標組成。
2.（1）A固定支架，B滑動支架，D防晃支架。
（2）襯墊。
3.（1）散熱器水壓試驗壓力為：0.7*1.5=1.05MPa。試驗時間為2～3min。
（2）同廠家、同材質的散熱器，數量在500組及以下時，抽檢2組，當數量沒增加1000組時，應增加抽檢1組。背景中為1800組，所以抽檢為3組。
4.應由智能化公司和物業公司共同承擔責任。原因：因室內樓宇控制系統的局部故障,使450組散熱器溫控電磁閥未開啟，屬于智能化公司的責任。玻璃幕墻破損,造成破損幕墻處的散熱器銅管凍裂漏水，屬于物業公司的責任。質量問題由雙方的責任造成，應協商解決，商定各自的經濟責任。
