三、案例分析題（共4題，每題20分。）

（一）

背景資料

某公司中標北方城市道路工程，道路全長1000m。道路結構與地下管線布置如圖1所示。

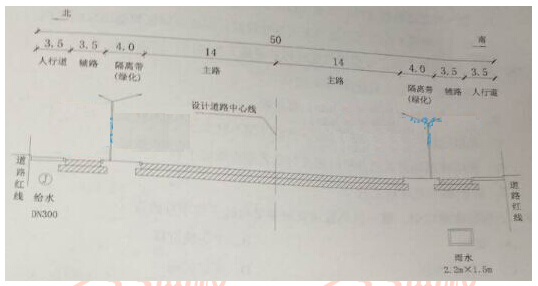

圖1道路結構與地下管張布置示意圖（單位：m）

施工場地位于農田，鄰近城市綠地。土層以砂性粉土為主，不考慮施工降水。

雨水方溝內斷面2.2m×1.5m,采用鋼筋混凝土結構，壁厚度200mm；底板下混凝土墊層厚100mm。雨水方溝位于南側輔路下，排水方向為由東向西，東端溝內底高度程為-5.0m（地表高程±0.0m），流水坡度1.5‰。給水管道位于北側人行道下，土深度1m.

項目部對①輔路、②主路、③給水管道、④雨水方溝、⑤兩側人行道及隔離帶化）作為施工部署，依據各種管道高程以及平面位置對工程的施工順序作了總全體安排。

施工過程發生如下事件：

事件1：部分主路路基施工突遇大雨，未能及時碾壓，造成路床積水、土料過濕，影響施工進度。

事件2：為加快施工進度，項目部將溝槽開挖出的土方在現場占用城市綠地存放以備回填，方案審查時被糾正。

問題：

1.列式計算雨水方溝東、西兩端溝槽的開挖深度。

【答案】

1.雨水方溝東端開挖深度：5＋0.1+0.2=5.3m

雨水方溝西端開挖深度：5.3+1.5‰×1000=6.8m

注意不是高程，不需要加負號

2.用背景資料中提供的序號表示本工程的總體施工順序。

【答案】

④雨水溝--③給水管道--②主路--①輔路--⑤綠化隔離帶

補充：由于雨水管道施工及檢修對道路交通干擾很大，因此，雨水干管應盡可能不布置在主要交通干道的行車道下，而宜直接埋設在綠帶或較寬的人行道下，一般來說,從上至下管線順序依次為電力管(溝)、電訊管(溝)、煤氣管、 給水管、雨水管、污水管。

3.針對事件1寫出部分路基雨后土基壓實的處理措施。

【答案】

如土質過濕，應將其翻松、晾曬、風干后重新夯實。雨后如路基表面含水量過大無法壓實時，應先挖出受雨淋濕土料，然后換填灰土然后壓實，如個別地段仍有反彈情況下，可采用路拌法，將反彈地段用重型鏵犁和重型懸耕機粉碎1～2遍，并經過夯平后，將全部生石灰粉均勻撒布與上，再用上述機械粉碎，拌和4～6遍，然后用兩輪壓路機全面碾壓，直至達到壓實度。

4.事件2中現場占用城市綠地存土方案為何被糾正？給出正確

【答案】

4任何單位和個人不得擅自占用城市綠地，已占用的必須限期歸還，并恢復城市綠地的使用功能。因建設需要臨時占用城市綠地的，必須按照規定報城市綠化行政主管部門同意后，按恢復綠地實際費用向城市綠化行政主管部門交納恢復綠化補償費，并到縣級以上城市規劃和國土部門辦理手續。臨時占用綠地造成相關設施破壞的，占用者應當承擔賠償責任。
