在二級建造師考試備考中有很多的考生對考點、知識點苦惱不堪。其實沒有必要這樣，我們只要對這些知識點多加注意，而且對考點、知識點做好篩選和提煉，有的放矢地去學習，備考效率就會有所提高。233小編為大家整理了2019二建施工管理計算題10個必考點供大家學習。
2019二建施工管理計算題必考點九：雙代號網絡圖
【點擊下載2019二建施工管理計算題10個必考點】
2019教材P142
P147代號網絡圖
計算6個時間參數、總工期、關鍵線路
計算方法（以雙代號網絡圖為例）
1）計算各項工作的最早開始和最早完成時間
從起始節點開始順箭線方向依次逐項計算至終點節點，最早完成時間=最早開始時間+本工作持續時間，最早開始時間=各緊前工作最早完成時間的最大值。
（順箭線方向取大值）
2）確定計算工期及計劃工期
假設計劃工期等于計劃工期，即與終點節點相連各工作最早完成時間的最大值。
3）計算各項工作的最遲開始和最遲完成時間
從終點節點開始逆箭線方向依次逐項計算至起點節點，最遲開始時間=最遲完成時間-本工作持續時間，最遲完成時間=各緊后工作最遲開始時間的最小值。
（逆箭線方向取小值）
4）計算工作總時差
總時差=最遲開始時間-最早開始時間
總時差=最遲完成時間-最早最早時間
（開始減開始，完成減完成，大減小）
5）計算工作自由時差
自由時差=緊后工作的最早開始時間-本工作最早完成時間
注：?jiǎn)未?hào)網絡圖時間參數計算基本同雙代號網絡圖，不常考核，但須會計算相鄰兩工作之間的時間間隔LAG
相鄰兩工作之間的時間間隔LAGi-j=緊后工作j的最早開始時間-本工作最早完成時間
備考時間越來越短建議考生們下載233網校APP，方便隨時隨備考下載資料！>>也可以加小編微信ks233wx28，小編拉你進二建備考微信群，大家一起備考交流學習，不錯過任何一個鎖分的機會！
真題重現
2018、某建設工程網絡計劃如下圖(時間單位:天)，工作C的自由時差是()元
A．2
B．0
C．1
D．3
解析：A

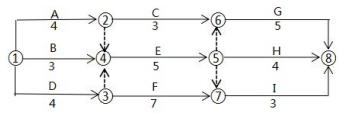

2017、某雙代號如下圖（時間單位：天），某關鍵線路有（）條。
A.1
B.4
C.2
D.3
解析：B
解題方法：多條箭線進入同一節點，順向取大值，其他線路劃掉，然后按節點從小到大的順序順箭線方向連接。

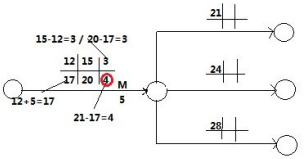

2017、某雙代號網絡計劃中，工作M的最早開始時間和最遲開始時間分別為第12天和第15天，其持續時間為5天；工作M有3項緊后工作，它們的最早開始時間分為為第21天、第24天和第28天，則工作M的自由時差為（ ）天。
A.4
B.1
C.8
D.11
解析：A 逆箭線方向取小值。
2017、某網絡計劃中， 工作F有兩項緊后的平行工作G和H，G的最遲開始時間是第12天，最早開始時間是第8天；H工作的最遲完成時間是14天，最早完成時間是第12天。F工作和G、H之間的時間間隔分別為4天和5天；則F工作的總時差為（ ）
A.4天
B.5天
C.7天
D.8天
解析：C
總時差是指不影響總工期的前提下該工作可以利用的機動時間。工作F的總時差等于緊后工作G、H的總時差與該工作與緊后工作之間的時間間隔之和的最小值。
工作G的總時差為12-8=4天；工作H的總時差為14-12=2天
工作F的總時差為min{4+4；2+5}=7天
2016、某網絡計劃中，工作A有兩項緊后工作C和D，C，D工作的持續時間分別為12天．7天，C．D工作的最遲完成時間分別為第18天．第10天，則工作A的最遲完成的時間是第（ ）天。
A．5
B．3
C．8
D．6
解析：B
工作C的最早完成時間為18-12=6天，工作D的最早完成時間為10-7=3天
最遲完成時間=各緊后工作最遲開始時間的最小值。min{6；3}=3天
逆箭線方向取小值

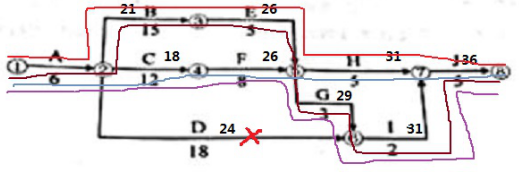

2016、某雙代號網絡計劃如下圖，其關鍵線路為（ ）。
A. ①--②--⑤--⑥
B. ①--②--③--④--⑤--⑥
C. ①--②--④--⑤--⑥
D. ①--②--③--⑤--⑥
解析：D
2015、某單代號網絡計劃如圖4所示(時間單位：天)，其計算工期是( )天。
A．10
B．11
C．12
D．15
解析：D
