相信并不是所有考生都是具有造價(jià)基礎(chǔ)的人，所以在開(kāi)始進(jìn)行備考的初期階段，各位考生需要通過(guò)教材進(jìn)行系統(tǒng)學(xué)習(xí)，以建立基本的入門(mén)基礎(chǔ)作為初期階段的任務(wù)目標(biāo)。233網(wǎng)校2020年一級(jí)造價(jià)工程師《建設(shè)工程技術(shù)與計(jì)量（土建）》視頻內(nèi)部資料，今天跟著王洪強(qiáng)老師一起掌握考點(diǎn)“建筑結(jié)構(gòu)材料”。詳情內(nèi)容如下：

第三章 工程材料

第一節(jié) 建筑結(jié)構(gòu)材料

2020年一級(jí)造價(jià)工程師《技術(shù)與計(jì)量（土建）》精講班視頻，20%免費(fèi)試學(xué)

王洪強(qiáng)老師介紹：副教授，曾參編中國(guó)計(jì)劃出版社《考試教材：建設(shè)工程技術(shù)與計(jì)量（土木建筑工程）》；曾主編中國(guó)建筑工業(yè)出版社的《建設(shè)工程技術(shù)與計(jì)量（土木建筑工程）》應(yīng)試指南；從事一/二級(jí)建造師、一級(jí)造價(jià)工程師、監(jiān)理工程師考試培訓(xùn)多年。

教學(xué)特點(diǎn)：培訓(xùn)經(jīng)驗(yàn)豐富，知識(shí)脈絡(luò)梳理清晰，講課圖表結(jié)合，并聯(lián)系實(shí)際分析考點(diǎn)，通俗易懂。

主講領(lǐng)域：造價(jià)工程師

（一）常用的建筑鋼材

1.鋼筋混凝土結(jié)構(gòu)用鋼

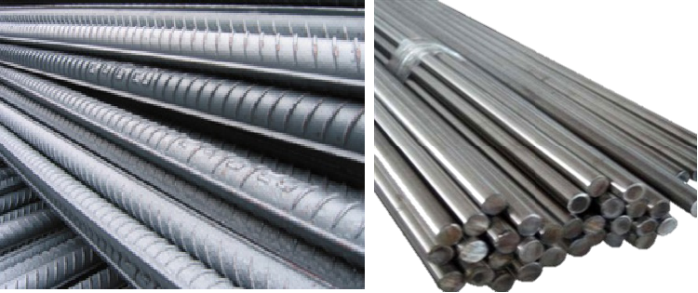

（1）熱軋鋼筋

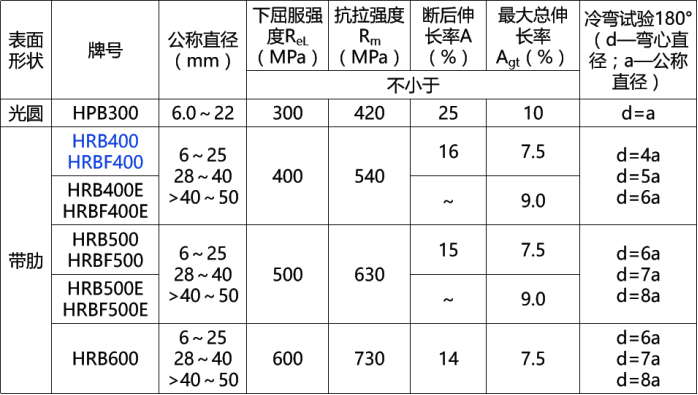

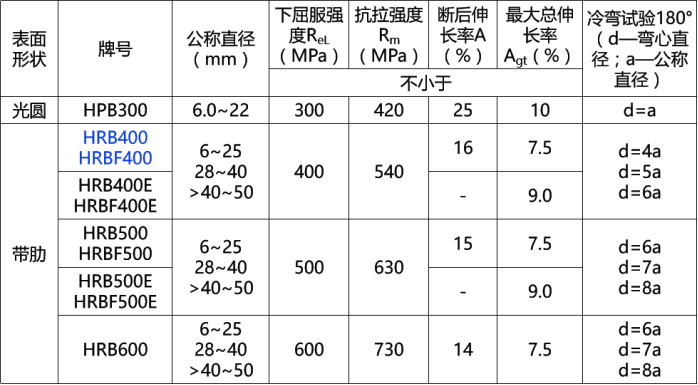

表3.1.1 熱軋鋼筋的技術(shù)要求

（新規(guī)范刪除了HRB335）

熱軋光圓鋼筋由碳素結(jié)構(gòu)鋼或低合金結(jié)構(gòu)鋼經(jīng)熱軋而成，從表中可以看出其強(qiáng)度較低，但具有塑性好，伸長(zhǎng)率高，便于彎折成型、容易焊接等特點(diǎn)，可用于中小型混凝土結(jié)構(gòu)的受力鋼筋或箍筋，以及作為冷加工（冷拉、冷拔、冷軋）的原料。

熱軋帶肋鋼筋采用低合金鋼熱軋而成，具有較高的強(qiáng)度，塑性和可焊性較好。鋼筋表面有縱肋和橫肋，從而加強(qiáng)了鋼筋與混凝土中間的握裹力，可用于混凝土結(jié)構(gòu)受力筋，以及預(yù)應(yīng)力鋼筋。

（2）冷加工鋼筋

1）冷拉熱軋鋼筋

在常溫下將熱軋鋼筋拉伸至超過(guò)屈服點(diǎn)小于抗拉強(qiáng)度的某一應(yīng)力，然后卸荷，即制成了冷拉熱軋鋼筋。

如卸荷后立即重新拉伸，卸荷點(diǎn)成為新的屈服點(diǎn)，因此冷拉可使屈服點(diǎn)提高，材料變脆、屈服階段縮短，塑性、韌性降低。

若卸荷后不立即重新拉伸，而是保持一定時(shí)間后重新拉伸，鋼筋的屈服強(qiáng)度、抗拉強(qiáng)度進(jìn)一步提高，而塑性、韌性繼續(xù)降低，這種現(xiàn)象稱為冷拉時(shí)效。

可將冷拉、除銹、調(diào)直、切斷合并為一道工序。

2）冷軋帶肋鋼筋（新規(guī)范）

用低碳鋼熱軋盤(pán)圓條直接冷軋或經(jīng)冷拔后再冷軋，形成三面或兩面橫肋的鋼筋。克服了冷拉、冷拔鋼筋握裹力低的缺點(diǎn)，強(qiáng)度高、握裹力強(qiáng)、節(jié)約鋼材、質(zhì)量穩(wěn)定。但塑性降低，強(qiáng)屈比變小。

根據(jù)《冷軋帶肋鋼筋》GB 13788分為六個(gè)牌號(hào)。

CRB550、CRB600H為普通鋼筋砼用鋼筋

CRB650、CRB800、CRB800H為預(yù)應(yīng)力砼用鋼筋

CRB680H既可作為普通鋼筋砼用鋼筋，也可作為預(yù)應(yīng)力砼用鋼筋使用。（2019）

3）冷拔低碳鋼絲（2019）

低碳鋼熱軋圓盤(pán)條或熱軋光圓鋼筋經(jīng)一次或多次冷拔制成的光圓鋼絲。冷拔低碳鋼絲宜作為構(gòu)造鋼筋使用，作為結(jié)構(gòu)構(gòu)件中縱向受力鋼筋使用時(shí)應(yīng)采用鋼絲焊接網(wǎng)。冷拔低碳鋼絲不得作預(yù)應(yīng)力鋼筋使用。作為箍筋使用時(shí)，冷拔低碳鋼絲的直徑不宜小于5mm，間距不應(yīng)大于200mm。

3）冷拔低碳鋼絲（新規(guī)范）

冷拔低碳鋼絲只有CDW550一個(gè)牌號(hào)。

CDW550級(jí)冷拔低碳鋼絲的直徑可為：3mm、4mm、5mm、6mm、7mm和8mm。

直徑小于5mm的鋼絲焊接網(wǎng)不應(yīng)作為混凝土結(jié)構(gòu)中的受力鋼筋使用；

除鋼筋混凝土排水管、環(huán)形混凝土電桿外，不應(yīng)使用直徑3mm的冷拔低碳鋼絲；

除大直徑的預(yù)應(yīng)力混凝土樁外，不宜使用直徑8mm的冷拔低碳鋼絲。

（3）熱處理鋼筋

熱處理的方法有退火、正火、淬火和回火。建筑鋼材一般只在生產(chǎn)廠完成熱處理工藝。

熱處理鋼筋是鋼廠將熱軋的帶肋鋼筋（中碳低合金鋼）經(jīng)淬火和高溫回火調(diào)質(zhì)處理而成的，即以熱處理狀態(tài)交貨。熱處理鋼筋強(qiáng)度高，用材省，錨固性好，預(yù)應(yīng)力穩(wěn)定，主要用作預(yù)應(yīng)力鋼筋混凝土軌枕，也可以用于預(yù)應(yīng)力混凝土板、吊車梁等構(gòu)件。 （2013）

（4）預(yù)應(yīng)力混凝土用鋼絲與鋼絞線

根據(jù)GB/T5223規(guī)定，預(yù)應(yīng)力混凝土用鋼絲按照加工狀態(tài)分為冷拉鋼絲和消除應(yīng)力鋼絲兩類。

冷拉鋼絲（WCD）是指盤(pán)條通過(guò)拔絲等減徑工藝經(jīng)冷加工而形成的產(chǎn)品，以盤(pán)卷供貨的鋼絲，現(xiàn)行規(guī)范只保留了壓力管道用冷拉鋼絲。

鋼絲在塑性變形下（軸應(yīng)變）進(jìn)行的短時(shí)熱處理，得到的是低松弛鋼絲（WLR）；

鋼絲通過(guò)矯直工序后在適當(dāng)?shù)臏囟认逻M(jìn)行的短時(shí)熱處理，得到的是普通松弛鋼絲（現(xiàn)行規(guī)范已取消）。

鋼絲按外形分為光面鋼絲（P）、螺旋肋鋼絲（H）、刻痕鋼絲（I）三種。

消除應(yīng)力后鋼絲的塑性比冷拉鋼絲高；

刻痕鋼絲是經(jīng)壓痕軋制而成，刻痕后與混凝土握裹力大，可減少混凝土裂縫。

鋼絞線是以熱軋盤(pán)條鋼為原料，經(jīng)冷拔后將鋼絲若干根捻制而成。根據(jù)《預(yù)應(yīng)力混凝土用鋼絞線》GB/T5224，鋼絞線按結(jié)構(gòu)分為8類，結(jié)構(gòu)代號(hào)為：

用兩根鋼絲捻制的鋼絞線（1×2）、

用三根鋼絲捻制的鋼絞線（1×3）、

用三根刻痕鋼絲捻制的鋼絞線（1×3I）、

用七根鋼絲捻制的標(biāo)準(zhǔn)型鋼絞線（1×7）、

用七根（6根刻痕鋼絲+1根光圓中心鋼絲）捻制的鋼絞線（1×7I）、

用七根鋼絲捻制又經(jīng)模拔的鋼絞線（1×7）C．

用十九根鋼絲捻制的1+9+9西魯式鋼絞線（1×19S）、

用十九根鋼絲捻制的1 +6+6/6瓦林吞式鋼絞線（1×19W）。

對(duì)所有規(guī)格的鋼絞線，1000h應(yīng)力松弛率≤2.5%～4.5%，當(dāng)標(biāo)距長(zhǎng)度為500mm時(shí)其最大總伸長(zhǎng)率≥3.5%。

預(yù)應(yīng)力鋼絲與鋼絞線均屬于冷加工強(qiáng)化及熱處理鋼材，拉伸試驗(yàn)時(shí)無(wú)屈服點(diǎn)，但抗拉強(qiáng)度遠(yuǎn)遠(yuǎn)超過(guò)熱軋鋼筋和冷軋鋼筋，并具有很好的柔韌性，應(yīng)力松弛率低，適用于大荷載、大跨度及需要曲線配筋的預(yù)應(yīng)力混凝土結(jié)構(gòu)，如大跨度屋架、薄腹梁、吊車梁等大型構(gòu)件的預(yù)應(yīng)力結(jié)構(gòu)。（2018）

2．鋼結(jié)構(gòu)用鋼 。包括：鋼板（鋼板和壓型鋼板）和型鋼（熱軋型鋼和冷彎薄壁型鋼）等。

型鋼是鋼結(jié)構(gòu)中采用的主要鋼材。鋼結(jié)構(gòu)常用熱軋型鋼有：工字鋼、H型鋼、T型鋼、槽鋼、等邊角鋼、不等邊角鋼等。

厚鋼板（厚度＞4mm）：用于結(jié)構(gòu)

薄鋼板（厚度≤4mm）：用于圍護(hù)結(jié)構(gòu) 或作為薄壁型鋼原料

壓型鋼板：常用作屋面板、樓板、墻板及裝飾板等。還可將其與保溫材料等復(fù)合，制成復(fù)合墻板等。

3．鋼管混凝土結(jié)構(gòu)用鋼

鋼管混凝土構(gòu)件是指在鋼管內(nèi)填充混凝土的構(gòu)件，包括實(shí)心和空心鋼管混凝土構(gòu)件，截面可為圓形、矩形及多邊形，簡(jiǎn)稱CFST構(gòu)件。

承重結(jié)構(gòu)的圓鋼管可采用焊接圓鋼管、熱軋無(wú)縫鋼管，不宜選用輸送流體用的螺旋焊管。

矩形鋼管和多邊形鋼管可采用焊接鋼管，也可采用冷成型矩形鋼管。

直接承受動(dòng)荷載或低溫環(huán)境下的外露結(jié)構(gòu)，不宜采用冷彎矩形鋼管。

一、建筑鋼材

（二）鋼材的性能

鋼材的主要性能包括力學(xué)性能和工藝性能。

力學(xué)性能是鋼材最重要的使用性能，包括抗拉性能、沖擊性能、硬度、疲勞性能等。

工藝性能表示鋼材在各種加工過(guò)程中的行為，包括彎曲性能和焊接性能等。

1. 抗拉性能

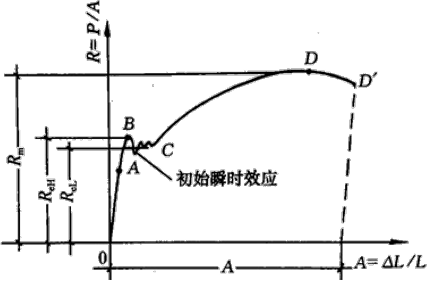

抗拉性能是鋼筋的最主要性能（2010）。表征抗拉性能的技術(shù)指標(biāo)主要是屈服強(qiáng)度、抗拉強(qiáng)度（全稱抗拉極限強(qiáng)度）和伸長(zhǎng)率。低碳鋼應(yīng)力——應(yīng)變曲線分為四個(gè)階段：

彈性階段（0→A）

彈塑性階段（A→B）

塑性階段（B→C）

應(yīng)變強(qiáng)化階段（C→D）

超過(guò)D點(diǎn)后試件產(chǎn)生頸縮和斷裂。

（1）屈服強(qiáng)度

設(shè)計(jì)時(shí)一般以此作為強(qiáng)度取值的依據(jù)。

（2）抗拉強(qiáng)度

設(shè)計(jì)中抗拉強(qiáng)度雖然不能利用，但屈強(qiáng)比能反映鋼材的利用率和結(jié)構(gòu)安全可靠程度。屈強(qiáng)比愈小，反映鋼材受力超過(guò)屈服點(diǎn)工作時(shí)的可靠性愈大，因而結(jié)構(gòu)的安全性愈高。但屈強(qiáng)比太小，則反映鋼材不能有效地被利用。

（3）伸長(zhǎng)率。

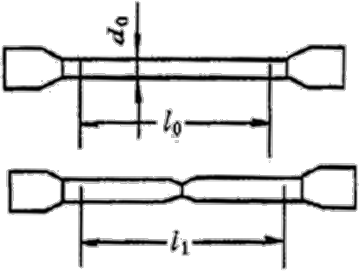

伸長(zhǎng)率表征了鋼材的塑性變形能力。伸長(zhǎng)率的大小與標(biāo)距長(zhǎng)度有關(guān)。塑性變形在標(biāo)距內(nèi)的分布是不均勻的，頸縮處的伸長(zhǎng)較大，離頸縮部位越遠(yuǎn)變形越小。因此原標(biāo)距與試件的

直徑之比愈大，頸縮

處伸長(zhǎng)值在整個(gè)伸長(zhǎng)

值中的比重愈小，

計(jì)算伸長(zhǎng)率愈小。

2.沖擊性能

沖擊性能指鋼材抵抗沖擊載荷的能力。當(dāng)溫度降低達(dá)到某一范圍時(shí)，呈脆性斷裂，稱為冷脆性。

鋼材的化學(xué)成分、組織狀態(tài)、內(nèi)在缺陷及環(huán)境溫度等都是影響沖擊韌性的重要因素。

發(fā)生冷脆時(shí)的溫度稱為脆性臨界溫度，其數(shù)值越低，說(shuō)明鋼材的低溫沖擊韌性越好。因此，對(duì)直接承受動(dòng)荷載而且可能在負(fù)溫下工作的重要結(jié)構(gòu)，必須進(jìn)行沖擊韌性檢驗(yàn)，并選用脆性臨界溫度較使用溫度低的鋼材。

3.硬度

局部抵抗較硬物體壓入產(chǎn)生塑性變形的能力。表征值常用布氏硬度值HB表示。

4.耐疲勞性

在交變荷載反復(fù)作用下，鋼材往往在應(yīng)力遠(yuǎn)小于抗拉強(qiáng)度時(shí)發(fā)生斷裂，這種現(xiàn)象稱為鋼材的疲勞破壞。疲勞極限指鋼材在交變荷載作用下于規(guī)定的周期基數(shù)內(nèi)不發(fā)生斷裂所能承受的最大應(yīng)力。當(dāng)交變應(yīng)力低于某一值時(shí)，交變循環(huán)次數(shù)達(dá)無(wú)限次也不會(huì)產(chǎn)生疲勞破壞。

5.冷彎性能

鋼材在常溫下承受彎曲變形的能力，是鋼材的重要工藝性能。通過(guò)試件被彎曲的角度（90°、180°）及彎心直徑d對(duì)試件厚度（或直徑）a的比值（d/a）區(qū)分。

試件按規(guī)定的彎曲角和彎心直徑進(jìn)行試驗(yàn)，試件彎曲處的外表面無(wú)裂斷、裂縫或起層，冷彎性能合格。

冷彎試驗(yàn)可檢驗(yàn)焊接質(zhì)量，能揭示焊件在受彎表面存在的未熔合、裂紋和夾雜物。

6.焊接性能

鋼材的可焊性是指焊接后在焊縫處的性質(zhì)與母材性質(zhì)的一致程度。

鋼材可焊性的影響因素主要是化學(xué)成分及含量。

正確地選用焊接材料和焊接工藝是提高焊接質(zhì)量的主要措施。

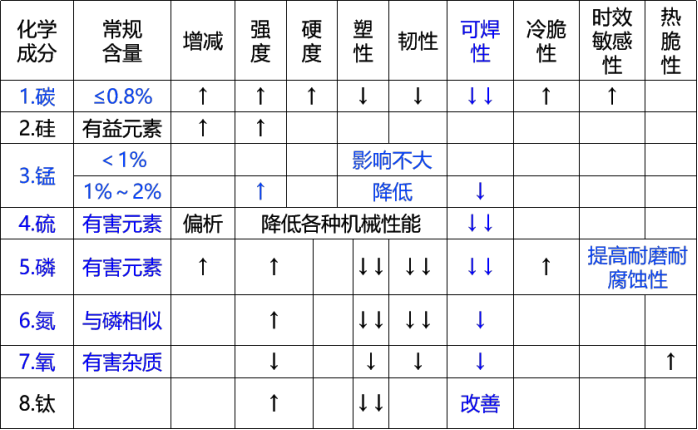

（三）鋼筋的化學(xué)成分

【2014年】熱軋鋼筋的級(jí)別提高，則其（　　）。

A．屈服強(qiáng)度提高，極限強(qiáng)度下降

B．極限強(qiáng)度提高，塑性提高

C．屈服強(qiáng)度提高，塑性下降

D．屈服強(qiáng)度提高，塑性提高

233網(wǎng)校答案：C

233網(wǎng)校解析：

【2004年】鋼筋的冷拉加工可以（）。

A．提高鋼筋的塑性

B．提高鋼筋的韌性

C．提高鋼筋的強(qiáng)度

D．實(shí)現(xiàn)鋼筋的調(diào)直

E．實(shí)現(xiàn)鋼筋的除銹

233網(wǎng)校答案：CDE

233網(wǎng)校解析：在常溫下將熱軋鋼筋拉伸至超過(guò)屈服點(diǎn)小于抗拉強(qiáng)度的某一應(yīng)力，然后卸荷，即制成了冷拉熱軋鋼筋。

如卸荷后立即重新拉伸，卸荷點(diǎn)成為新的屈服點(diǎn)，因此冷拉可使屈服點(diǎn)提高，材料變脆、屈服階段縮短，塑性、韌性降低。

若卸荷后不立即重新拉伸，而是保持一定時(shí)間后重新拉伸，鋼筋的屈服強(qiáng)度、抗拉強(qiáng)度進(jìn)一步提高，而塑性、韌性繼續(xù)降低，這種現(xiàn)象稱為冷拉時(shí)效。

實(shí)踐中，可將冷拉、除銹、調(diào)直、切斷合并為一道工序，可簡(jiǎn)化流程，提有效率。

【2019年】鋼材CDW550主要用于（　　）。

A．地鐵鋼軌

B．預(yù)應(yīng)力鋼筋

C．吊車梁主筋

D．構(gòu)造鋼筋

233網(wǎng)校答案：D

233網(wǎng)校解析：冷拔低碳鋼絲宜作為構(gòu)造鋼筋使用，作為結(jié)構(gòu)構(gòu)件中縱向受力鋼筋使用時(shí)應(yīng)采用鋼絲焊接網(wǎng)。冷拔低碳鋼絲不得作預(yù)應(yīng)力鋼筋使用。作為箍筋使用時(shí)，冷拔低碳鋼絲的直徑不宜小于5mm，間距不應(yīng)大于200mm，構(gòu)造應(yīng)符合國(guó)家現(xiàn)行相關(guān)標(biāo)準(zhǔn)的有關(guān)規(guī)定。

【2019年】常用于普通鋼筋混凝土的冷軋帶肋鋼筋有（　　）。

A．CRB650

B．CRB800

C．CRB550

D．CRB600H

E．CRB680H

233網(wǎng)校答案：CDE

233網(wǎng)校解析：根據(jù)《冷軋帶肋鋼筋》GB 13788規(guī)定，CRB550、CRB600H為普通鋼筋混凝土用鋼筋，CRB650、CRB800、CRB800H為預(yù)應(yīng)力混凝土用鋼筋，CRB680H既可作為普通鋼筋混凝土用鋼筋，也可作為預(yù)應(yīng)力鋼筋使用。

【練習(xí)題】有關(guān)冷拔低碳鋼絲說(shuō)法正確的有（　　）。

A．直徑小于5mm 的鋼絲焊接網(wǎng)不應(yīng)作為混凝土結(jié)構(gòu)中的受力鋼筋使用

B．鋼筋混凝土排水管、環(huán)形混凝土電桿不應(yīng)使用直徑3mm的冷拔低碳鋼絲

C．大直徑的預(yù)應(yīng)力混凝土樁可使用直徑8mm 的冷拔低碳鋼絲

D．作為箍筋使用時(shí)，冷拔低碳鋼絲的直徑不宜小于5mm，間距不應(yīng)大于200mm

E．冷拔低碳鋼絲不得作預(yù)應(yīng)力鋼筋使用

233網(wǎng)校答案：ACDE

233網(wǎng)校解析：本題考查的是常用的建筑鋼材。除鋼筋混凝土排水管、環(huán)形混凝土電桿外，不應(yīng)使用直徑3mm 的冷拔低碳鋼絲。

【練習(xí)題】鋼管混凝土結(jié)構(gòu)用鋼的選用應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《鋼結(jié)構(gòu)設(shè)計(jì)標(biāo)準(zhǔn)》GB 50017 的有關(guān)規(guī)定，下列說(shuō)法正確的有（　　）。

A．承重結(jié)構(gòu)的圓鋼管可采用焊接圓鋼管、熱軋無(wú)縫鋼管

B．承重結(jié)構(gòu)的圓鋼管不宜選用輸送流體用的螺旋焊管

C．矩形鋼管可采用焊接鋼管，也可采用冷成型矩形鋼管

D．直接承受動(dòng)荷載或低溫環(huán)境下的外露結(jié)構(gòu)，宜采用冷彎矩形鋼管

E．多邊形鋼管只可采用焊接鋼管

233網(wǎng)校答案：ABC

233網(wǎng)校解析：本題考查的是常用的建筑鋼材。鋼管混凝土結(jié)構(gòu)用鋼的選用應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《鋼結(jié)構(gòu)設(shè)計(jì)標(biāo)準(zhǔn)》GB 50017 的有關(guān)規(guī)定。直接承受動(dòng)荷載或低溫環(huán)境下的外露結(jié)構(gòu)，不宜采用冷彎矩形鋼管。

多邊形鋼管可采用焊接鋼管，也可采用冷成型多邊形鋼管。

【2017年】對(duì)于鋼材的塑性變形及伸長(zhǎng)率，以下說(shuō)法正確的是（　　）

A．塑性變形在標(biāo)距內(nèi)分布是均勻的

B．伸長(zhǎng)率的大小與標(biāo)距長(zhǎng)度有關(guān)

C．離頸縮部位越遠(yuǎn)變形越大

D．同一種鋼材，δ5應(yīng)小于δ10

233網(wǎng)校答案：B

233網(wǎng)校解析：伸長(zhǎng)率。伸長(zhǎng)率表征了鋼材的塑性變形能力。伸長(zhǎng)率的大小與標(biāo)距長(zhǎng)度有關(guān)。塑性變形在標(biāo)距內(nèi)的分布是不均勻的，頸縮處的伸長(zhǎng)較大，離頸縮部位越遠(yuǎn)變形越小。因此原標(biāo)距與試件的直徑之比愈大，頸縮處伸長(zhǎng)值在整個(gè)伸長(zhǎng)值中的比重愈小，計(jì)算伸長(zhǎng)率愈小。

【2016年】鋼材的屈強(qiáng)比愈小，則（　　）。

A．結(jié)構(gòu)的安全性愈高，鋼材的有效利用率愈低

B．結(jié)構(gòu)的安全性愈高，鋼材的有效利用率愈高

C．結(jié)構(gòu)的安全性愈低，鋼材的有效利用率愈低

D．結(jié)構(gòu)的安全性愈低，鋼材的有效利用率愈高

233網(wǎng)校答案：A

233網(wǎng)校解析：

（1）屈服強(qiáng)度

設(shè)計(jì)時(shí)一般以此作為強(qiáng)度取值的依據(jù)。

（2）抗拉強(qiáng)度

設(shè)計(jì)中抗拉強(qiáng)度雖然不能利用，但屈強(qiáng)比能反映鋼材的利用率和結(jié)構(gòu)安全可靠程度。屈強(qiáng)比愈小，反映鋼材受力超過(guò)屈服點(diǎn)工作時(shí)的可靠性愈大，因而結(jié)構(gòu)的安全性愈高。但屈服強(qiáng)比太小，則反映鋼材不能有效地被利用。

【2004年】影響鋼材沖擊韌性的重要因素有（　　）。

A．鋼材化學(xué)成分

B．所承受荷載的大小

C．鋼材內(nèi)在缺陷

D．環(huán)境溫度

E．鋼材組織狀態(tài)

233網(wǎng)校答案：ACDE

233網(wǎng)校解析：鋼材的化學(xué)成分、組織狀態(tài)、內(nèi)在缺陷及環(huán)境溫度等都是影響沖擊韌性的重要因素。

【練習(xí)題】（　　）能減少時(shí)效傾向，改善焊接性能。

A．鈦

B．氮

C．硫

D．錳

233網(wǎng)校答案：A

233網(wǎng)校解析：本題考查的是鋼材的化學(xué)成分對(duì)性能的影響。鈦是強(qiáng)脫氧劑，可顯著提高鋼的強(qiáng)度，但稍降低塑性。由于鈦能細(xì)化晶粒，故可改善韌性。鈦能減少時(shí)效傾向，改善焊接性能。
