離2020年一級造價工程師考試僅剩37天，最后沖刺階段，學習可不能松懈！233網校今天為大家分享了2020年一級造價工程師《技術與計量土建》必背考點“水泥”，趕緊記記背背！！高頻考點班>>總結歷年高頻考點，沖刺鎖分
2020年一級造價工程師考試資料，點擊【下載233網校APP-在線做題-下載資料】，或添加學霸君微信號（ks233wx12）在線領取。【21套全真模擬卷+章節習題】
2020年一級造價師《技術與計量土建》必背考點
水泥（★★★★★）
(1) 定義與代號
(2)熟料的組成

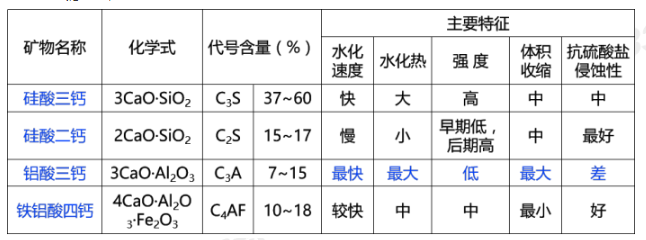

表3.1.2水泥熟料礦物含量與主要特征
(3)硅酸鹽水泥的凝結硬化
水泥的凝結硬化包括化學反應(水化)及物理化學作用(凝結硬化)。水泥的水化反應過程是指水泥加水后，熟料礦物及摻入水泥熟料中的石膏與水發生一系列化學反應。水泥凝結硬化機理比較復雜，一般解釋為水化是水泥產生凝結硬化的必要條件, 而凝結硬化是水泥水化的結果。影響因素有熟料的礦物組成、細度、水灰比、磅摻雖環境濕度、溫度、齡期。
(4)硅酸鹽水泥及普通水泥的技術性質
1)細度
水泥的細度直接影響水泥的活性和強度。顆粒越細，與水反應的表面積大，水化速度快，早期強度高,但硬化收縮較大,且粉磨時能耗大,成本高。
但顆粒過粗,又不利于水泥活性的發揮，強度也低。
2)凝結時間(2010、 2016)
初凝時間為水泥加水拌合起,至水泥漿開始失去塑性所需的時間。
終凝時間從水泥加水拌合起，至水泥漿完全失去塑性并開始產生強度所需的時間。
硅酸鹽水泥初凝時間≥45min, 終凝時間≤6.5h。
普通硅酸鹽水泥初凝時間≥45min,終凝時間≤10h。
水泥初凝時間不合要求，該水泥報廢;
終凝時間不合要求,視為不合格。
3)體積安定性(2011)
指水泥在硬化過程中，體積變化是否均勻的性能，簡稱安定性。水泥安定性不良會導致構件(制品)產生膨脹性裂紋或翹曲變形，造成質量事故。引起安定性不良的主要原因是熟料中游離氧化鈣或游離氧化鎂過多或石膏摻量過多。
安定性不合格的水泥不得用于工程，應廢棄。
4)強度
水泥強度是指膠砂(水泥、標準砂和水K)的強度而不是凈漿的強度，在標準溫度下20+ 19C的水中養護，測3d和28d的試件抗折和抗壓強度劃分強度等級。
5)堿含量
6)水化熱
水化熱對大體積混凝土工程是不利的。

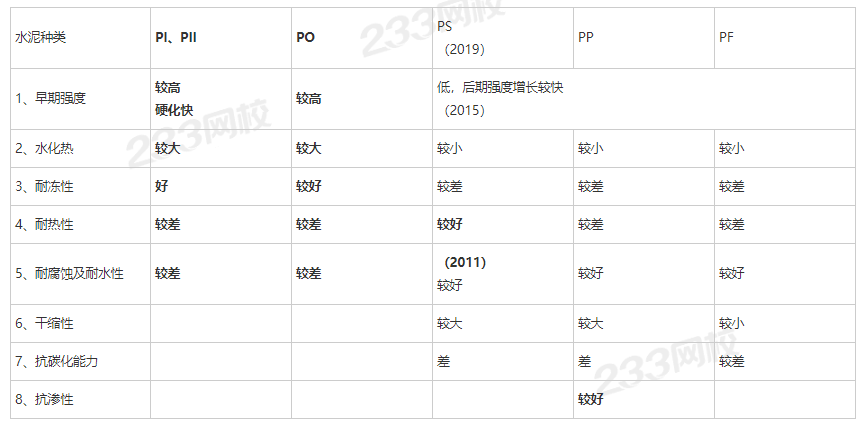

2.摻混合材料的硅酸鹽水泥
(1) 混合材料
摻入活性(水硬性)混合材料(粒化高爐礦渣粒化高爐礦渣粉、粉煤灰、燦灰質混合材料) :改善水泥性能、調節強度等級、擴大適用范圍、提高產量、利用工業廢料、降低成本,有利環境保護。
摻入非活性(填充性)混合材料(砂巖、石碳石,活性指標低于國家標準的活性(水硬性)混合材料) :增加產量、降低成本、降低強度等級、減少水化熱改善和易性。
