識圖前一定要把以下內容背熟練，不要帶著問題去學習

　　一、房屋構件

　　1 板 B

　　2 屋面板 WB

　　3 空心板 KB

　　4 槽行板 CB

　　5 折板 ZB

　　6 密肋板 MB

　　7 樓梯板 TB

　　8 蓋板或溝蓋板 GB

　　9 擋雨板或檐口板 YB

　　10 吊車安全走道板 DB

　　11 墻板 QB

　　12 天溝板 TGB

　　13 梁 L

　　14 屋面梁 WL

　　15 吊車梁 DL

　　16 單軌吊 DDL

　　17 軌道連接 DGL

　　18 車擋 CD

　　19 圈梁 QL

　　20 過梁 GL

　　21 連系梁 LL

　　22 基礎梁 JL

　　23 樓梯梁 TL

　　24 框架梁 KL

　　25 框支梁 KZL

　　26 屋面框架梁 WKL

　　27 檁條 LT

　　28 屋架 WJ

　　29 托架 TJ

　　30 天窗架 CJ

　　31 框架 KJ

　　32 剛架 GJ

　　33 支架 ZJ

　　34 柱 Z

　　35 框架柱 KZ

　　36 構造柱 GZ

　　37 承臺 CT

　　38 設備基礎 SJ

　　39 樁 ZH

　　40 擋土墻 DQ

　　41 地溝 DG

　　42 柱間支撐 DC

　　43 垂直支撐 ZC

　　44 水平支撐 SC

　　45 梯 T

　　46 雨篷 YP

　　47 陽臺 YT

　　48 梁墊 LD

　　49 預埋件 M

　　50 天窗端壁 TD

　　51 鋼筋網 W

　　52 鋼筋骨架 G

　　53 基礎 J

　　54 暗柱 AZ

　　55 約束邊緣暗柱YAZ

　　56 約束邊緣端柱YDZ

　　57 約束邊緣翼墻(柱)YYZ

　　58 約束邊緣轉角墻(柱)YJZ

　　59 構造邊緣端柱GDZ

　　60 構造邊緣暗柱GAZ

　　61 構造邊緣翼墻(柱)GYZ

　　62 構造邊緣轉角墻(柱)GJZ

　　63 非邊緣暗柱AZ

　　64扶壁柱 FBZ

　　二、鋼筋符號鋼筋共分為四個等級：

　　建筑上使用的鋼筋主要是按照抗拉強度分的。

　　抗拉強度2400kg/cm平方稱1級鋼筋，圖紙上用ф表示(箍筋一般采用一級鋼用“φ”表示);

　　抗拉強度2800kg/cm平方也屬1級鋼筋，圖紙上用圓圈中兩豎的ф表示;

　　抗拉強度3400kg/cm平方的16Mn鋼屬2級鋼筋，圖紙上用下加一橫的ф表示;

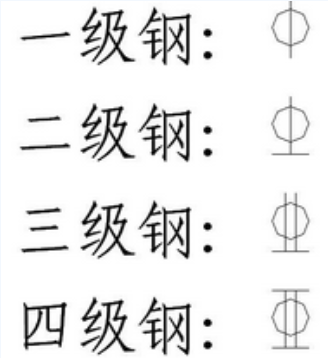

　　抗拉強度3800kg/cm平方的25MnSi鋼屬3級鋼筋，圖紙上用中間兩豎、下加一橫的ф表示。如下圖：

　　識圖順序為：鋼筋級別、直徑、加密區和非加密區及肢數例： Φ10@100/250，表示筋為Ⅰ級鋼筋，直徑Φ10，加密區間距為100，非加密區的間距為250。
