五、（本題30分，中級做）
某框架梁，如圖1所示，請根據圖2、圖3、圖4所示構造要求(依據國家建筑標準設計圖集11G101－1）以及其他本題給定條件，計算該框架梁鋼筋總用量。已知框架梁為C30現澆砼，設計三級抗震，,柱的斷面均為400mm×400mm，次梁斷面200mm×400mm?？蚣芰轰摻畋Ｗo層20mm,為外層鋼筋外邊緣至混凝土表面的距離。鋼筋定尺為8m，鋼筋連接均選用綁扎連接?？拐鹗芾摻铄^固長度laE=37d，上下部縱筋及支座負筋伸至邊柱外為0.4laE另加彎折長度15d，下部非貫通縱筋伸入中間支座長度為laE?？v向抗震受拉鋼筋綁扎搭接長度lLe=51.8d。
主次梁相交處在主梁上設2根附加吊筋（如圖3所示），附加吊筋長度計算公式為2×平直段長度＋2×斜段長度＋次梁寬度＋2×50。
本框架梁箍筋長度計算公式為：（梁高－2×保護層厚度＋梁寬－2×保護層厚度）×2＋24×箍筋直徑，箍筋加密區長度為本框架梁梁高的1.5倍，箍筋根數計算公式分別為：【（加密區長度－50）/加密間距】＋1及（非加密區長度/非加密間距－1）?？v向受力鋼筋搭接區箍筋構造不予考慮。(鋼筋理論重量：25=3.850kg/m，18=1.998kg/m，8=0.395kg/m，計算結果保留小數點后2位。)








評分標準：

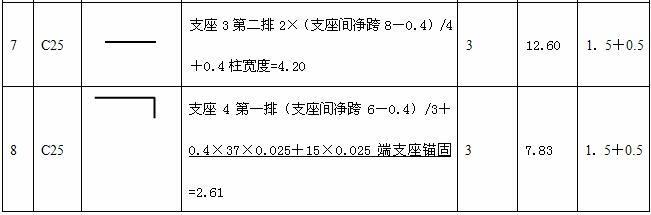

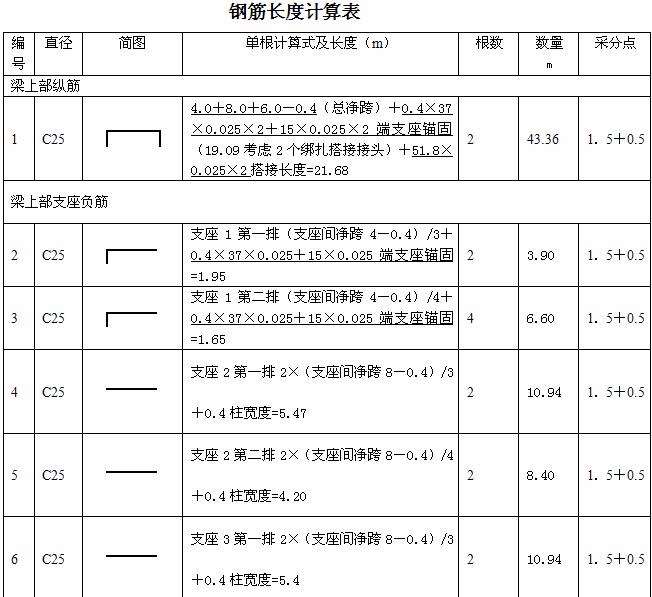

上部貫通縱筋、支座負筋、下部縱筋單根長度為1.5分，根數為0.5分，計24分。

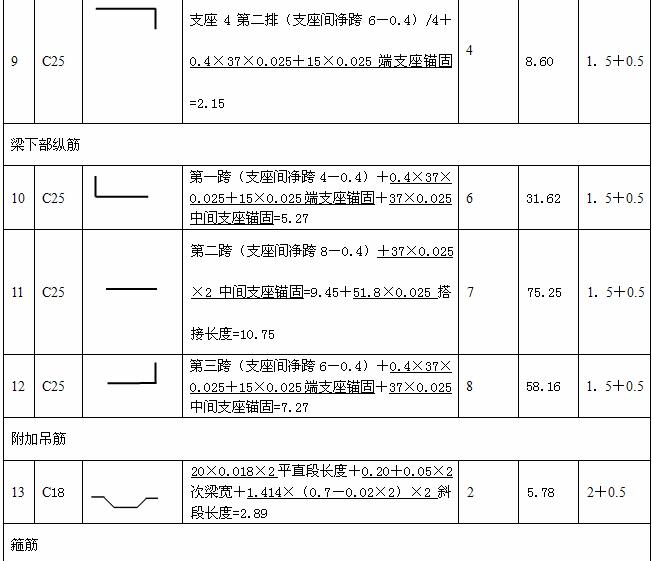

附加吊筋單根長度為2分，根數0.5分，計2.5分

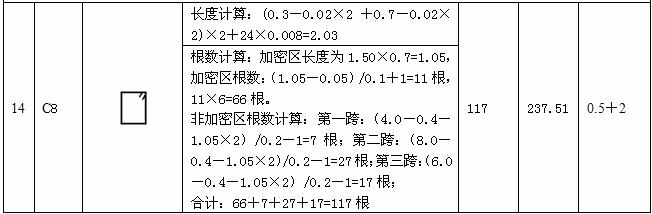

箍筋及附加吊筋單根長度0.5分，根數2分，計2.5分

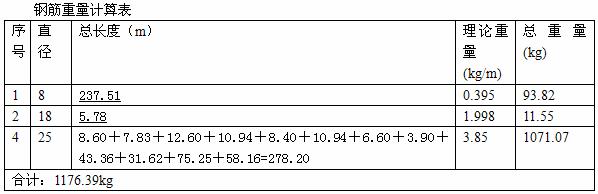

重量匯總酌情1.分
合計：30分。
