在歷年一級注冊消防工程師《消防安全案例分析》考試中，每年的自噴系統是必考的內容。消防考題分值占比80%的考點，務必了解>>

來，先回顧下過去三年自噴系統是怎么考的？

【2015年】第1題

系統類型：濕式

考點類型：水力警鈴聲強、水泵未啟動原因、系統檢測方法

【情景描述】

某信息中心大樓內設有自動噴水滅火系統、氣體滅火系統、火災自動報警系統等自動消防設施和滅火器，2015年2月5日，該單位安保部對信息中心的消防設施進行了全面檢查測試，部分檢查情況如下：

(一)建筑滅火器檢查情況(詳見表1)

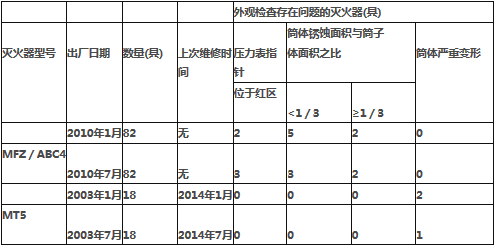

表1建筑滅火器檢杳情況

(二)濕式自動噴水滅火系統功能測試情況

打開濕式報警閥組導航的試驗閥，水力警鈴動作，按規定方法測量水力警鈴聲強為65dB，火災報警控制器(聯動型)接收到報警閥組壓力開關動作信號，自動噴水給水泵未啟動。

(三)七氟丙烷滅火系統檢查情況

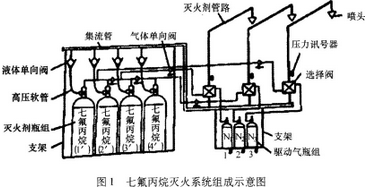

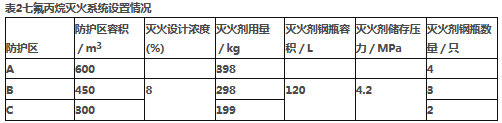

信息中心的通信機房設有七氟丙烷滅火系統(見圖1)系統設置情況見表2。檢查發現，儲瓶間2號滅火劑儲瓶的壓力表顯示壓力為設計儲存壓力的85％，系統存在組件缺失的問題。

檢查結束后，該單位安保部委托專業維修單位對氣體滅火設備進行了維修。維修單位派人到現場，焊接了缺失組件的底座，并安裝了缺失組件；對2號滅火劑儲瓶補壓至設計壓力。

【問題】

2.指出素材（二）的場景中存在的問題及自動噴水給水泵未啟動的原因，并簡述濕式自動噴水滅火系統聯動功能檢查測試的方法。

【參考答案】

1）存在問題：水力警鈴聲強65dB應為70dB。

2）自動噴水給水泵未啟動的原因：

①壓力開關與水泵控制柜的接線故障。

②火災報警控制器（聯動型）中控制模塊損壞。

③水泵控制柜、聯動控制設備的控制模式未設定在“自動”狀態。

④消防泵出現故障。

3）濕式自動噴水滅火系統聯動檢測方法:

①把系統控制裝置設置為“自動”控制方式，啟動1只噴頭或開啟末端試水裝置，流量保持在0.94~1.5L/s，水流指示器、報警閥、壓力開關、水力警鈴和消防水泵等應及時動作，并有相應組件的動作信號反饋到消防聯動控制設備。

②打開閥門放水，使用流量計、壓力表核定流量、壓力，目測觀察系統動作情況。

【2015年】第5題

系統類型：濕式

考點類型：報警閥組安裝、水力警鈴不工作原因、壓力開關未動作原因

【情景描述】

某建筑地下2層，地上40層，建筑高度137m，總面積116000m2，設有相應的消防設施。地下二層設有消防水泵房和540m3的室內消防水池，屋頂設置有效容積為40m3的高位消防水箱，其最低有效水位為141．000m，屋頂水箱內分別設置消火栓系統和自動噴水滅火系統的穩壓裝置。

消防水泵房分別設置2臺(一用一備)消火栓給水泵和自動噴水給水泵。室內消火栓系統和自動噴水滅火系統分為高、中、低三個分區，中低區由減壓閥減壓供水。地下二層自動噴水滅火系統報警閥集中設置8個濕式報警閥組，在此8個報警閥組前安裝了1個比例式減壓閥組，減壓閥組前無過濾器。

2015年6月，維保單位對該建筑內消火栓系統和自動噴水滅火系統進行了檢測，情況如下：

(1)檢查40層屋頂試驗消火栓時，其栓口靜壓為0．1MPa；打開試驗消火栓給水渠自動啟動，栓口壓力為0．65MPa。

(2)檢查發現，地下室8個濕式報警閥組前的減壓閥不定期出現超壓現象。

(3)檢查自動噴水滅火系統，打開40層未測試水裝置，水流指示器報警，報警閥組的水力警鈴未報警：消防控制室未收到壓力開關動作信號，5min內未接收到自動噴水給水泵啟動信號。

【問題】

4.簡述地下室濕式報警閥組前安裝的減壓閥組存在的問題及解決方法。

5.指出40層末端試水裝置放水時，報警閥組的水力警鈴、壓力開關未動作的原因。

【參考答案】

4．地下室濕式報警閥組前安裝的減壓閥組存在的問題：

減壓閥無過濾器，報警閥組前1個比例式減壓閥組不夠以致不定期出現超壓現象。

解決方法：

(1)過濾器安裝在報警水流管路上，其位置在延遲器前，且便于操作。

(2)每一供水分區應設不少于2個減壓閥，并應滿足消防給水的要求，減壓閥應根據消防給水設計流量和壓力選擇。

5．水力警鈴不工作原因：

(1)產品質量問題或者安裝調試不符合要求。

(2)控制口阻塞或者鈴錘機構被卡住。

(3)壓力開關設定值不正確。

(4)消防聯動控制設備的控制模塊損壞。

壓力開關不工作原因：

(1)高壓球閥滲漏。

(2)高壓球閥未關閉到位。

(3)壓力開關未復位。

(4)壓力開關損壞。
