（四） 、背景材料：某萬門程控交換機安裝工程，工期 40 天，合同約定，交換機房到傳輸機
房的同軸電纜由施工單位采購。 施工項目部要求在現場摸底時對設計圖紙進行復核， 其中機
房?jī)?nèi)設備安裝現場應復核： 需要安裝的設備位置是否準確， 防靜電地板高度是否和抗震基座
的高度相符。開工后，由于建設單位調整了傳輸機房的位置，導致原來訂購的同軸電纜性能
不能滿足傳輸需要，需重新訂購，為此施工單位多支出 10 萬元，造成停工 10 天，誤工費 4
萬元。

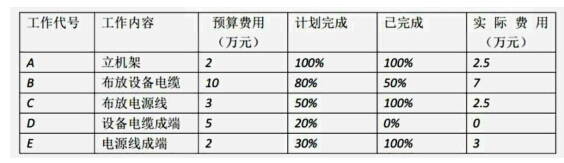

工程進行到第 20 天時，項目部檢查得出相關數據如下表：


工程驗收前，施工單位提交了竣工資料包括：工程說明，建筑安裝工程量總表，開工
報告，隱蔽工程/隨工驗收簽證、交工報告、重大工程質量事故報告、驗收證書、交接書、
洽商記錄、竣工圖、測試記錄和備考表。監理工程師認為內容不全，將質量退回。
問題：
1、 本工程在現場摸底時對設計圖紙的復核還需要復核哪些內容？
2、 計算表中每項工作的已完工作預算費用 BCWP 和總的 BCWP。
3、 計算表中每項工作的已完工作實際費用 ACWP 和總的計劃工作預算費用 BCWS。
4、 計算表中的費用偏差 CV 和進度偏差 SV,并說明費用和進度的進展情況。
5、 施工單位可索賠的工期和費用各為多少?
6、 施工單位的竣工資料缺少哪些內容？那些人應在竣工圖章上簽字？
參考答案：
1 、 設計圖紙現場復核：依據設計圖紙進行現場復核，包括以下內容：安裝設備的具體位置
以及數量是否準確有效；線纜的走向、距離是否可行；電源的電壓、熔斷器容量是否滿
足設計的要求；保護接地的位置是否有冗余；防靜電地板的高度是否和抗震基座的高度
是否相符等。
2、 各項工作 BCWP=工作預算*相應實際進度，2 萬元，8 萬元，1.5 萬元，0 萬元，1 萬元。
總 BCWP={各項工作預算*相應實際進度}=12 萬元
3、 BCWS=求和{各項工作預算*相應計劃進度}=13.1 萬元
ACWP=求和{各項實際費用}=2.5+7+2.5+3=15 萬
4、 CV=BCWP‐ACWP=12‐15=‐3 萬元
SV=BCWP‐BCWS=12‐13.1=‐1.1 萬元
CV<0，費用超支，SV<0，進度延后
5、 由于是建設單位在開工后調整設備位置導致原來購買的電纜性能不達標無法使用并造
成窩工以及損失，可以索賠工期為 10 天，索賠費用為 14 萬（10 萬材料錢+4 萬誤工費）
6、 竣工文件缺少內容：竣工文件目錄，已安裝設備明細表，停（復）工報告，工程變更
單。
編制人、審核人、技術負責人、監理工程師、總監理工程師。
