(四)背景資料：某施工單位承擔了一項架空光纜線路工程，設有甲、乙、丙三個中繼段。
項目部根據具體情況進行了工作分解，估算了各工作的持續時間，確定了各工作之間的邏輯關系，編制了工作邏輯關系及持續時間表(見表4)，并據此繪制了進度計劃網絡圖。圖4給出了部分進度計劃網絡圖。

圖4部分進度計劃網絡圖

施工過程中，因設計不合理引起光纜路由變更，造成“架設乙段光纜”推遲2天完工。
“乙段接續”工作進行中，因熔接機故障停工4天。由于工作量估計不準確，“架設丙段光纜”的持續時間比計劃縮短了1天，“甲段接續”、“安裝桿路標牌”的持續時間分別增加1天。
問題：
1.在答題卡指定區域繪制完整的進度計劃網絡圖。
 【答案】本工程完整的進度網絡圖如下

2.按照下面格式填寫進度計劃中D.E、F、H的工作時間參數。

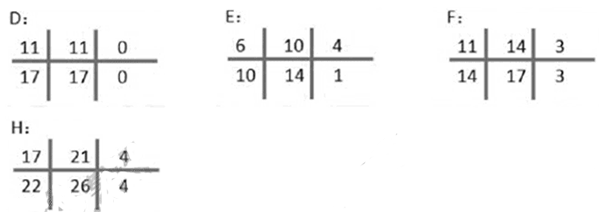

【答案】網絡圖中D、E、F、H四項工作的時間參數如下

3.列出進度計劃中關鍵工作的工作代號，并計算計劃工期。
【答案】網絡圖中的關鍵工作代號為：A，B，C，D，G，I，J。
計劃工期計算：2天(A)+4天(B)+5天(C)+6天(D)+5天(G)+4天(I)+1天(J)=27天。
4.計算本工程的實際工期。
則實際工期：2天(A)+4天(B)+7天(C)+7天(F)+5天(G)+4天(I)+1天(J)=30天。
5.本工程光纜配盤的技術要求有哪些?
【答案】光纜配盤的技術要求：
(1)光纜配盤要求合理準確;
(2)配盤時應考慮光纜接頭點盡量安排在地勢平坦、穩固和無水地帶：
(3)光纜端別應按順序配置，一般不得倒置;
(4)光纜配盤時，如在中繼段內有水線防護要求的特殊類型光纜，應先確定其位置，然后從特殊光纜接頭點向兩端配光纜。
