三、案例分析題(共5題，(一)、(二)、(三)題各20分，(四)、(五)題各30分)
(一)
【背景資料】
建設單位發包一年產量60萬噸的煤礦工業廣場項目。經過招標投標，某施工單位中標并與建設單位簽訂了施工合同，工程內容包括提升機房、變電所、機修車間、辦公樓等，合同總價2800萬元。施工期間，發生以下事件：

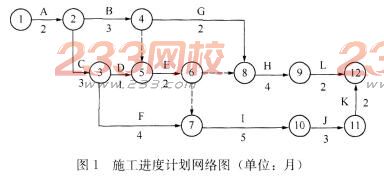

事件1：開工前，施工單位根據合同工期編制了施工進度計劃網絡圖(如下圖1所示)，并報監理工程師審核。監理工程師發現，按照設計文件，工作H和工作I完成后。工作J方可施工，這在進度計劃網絡圖中沒有體現，不符合“四結合”的施工準備方法，要求施工單位進行調整。
事件2：工程開工后不久，施工單位項目經理王某因個人原因與單位解除勞動合同，施工單位決定由項目副經理李某擔任項目經理。
事件3：辦公樓工程F的鋼筋混凝土預制樁基礎施工期間，由于建設單位供應的預制樁到場不及時，使樁基礎推遲5d開工。打樁過程中，施工單位的打樁設備出現故障造成工程停工3d。設備修理完畢恢復施工后，出現了屬于不可抗力的惡劣天氣，導致工程停工7d。
【問題】
1．具體說明施工準備工作中采取“四結合”方法的內容。
2．根據施工單位編制的施工進度計劃網絡圖，計算項目工期并指出關鍵工作。
3．針對事件1中監理工程師發現的問題，施工單位應如何調整施工進度計劃網絡圖?(只需文字說明)調整后的進度計劃對工期是否有影響?說明理由。
4．事件2中，新任項目經理李某應具備何種資格?說明理由及施工單位變更項目經理的程序。
5．事件3中，施工單位應向建設單位提出多少天的工期索賠?說明理由。
(二)
【背景資料】
某施工單位承建一主井井筒工程，井筒設計深度500m。合同約定分項工程量增減10％以內時，按已有類似工程綜合單價調整。建設單位提供了距離該主井井筒40m的普通地質鉆孔資料作為井筒檢查孔資料，施工單位據此編制了施工組織設計，并通過監理審批后組織施工。項目實施過程中，發生如下事件：
事件1：在井筒施工到450m深度時發現了井筒地質資料沒有揭示的斷層，圍巖破碎嚴重，施工過程中出現有局部巖幫冒落的情況，原錨桿支護井壁的設計方案達不到支護效果。施工單位口頭提出要求變更支護方案。
事件2：在繼續掘進前，施工單位對斷層進行了探水作業，發現含水層涌水量遠遠大于地質資料提供的井筒涌水量，造成井筒排水費用大幅度增加，井筒施工速度降低，施工單位采取了注漿和更有力的排水措施。同時，設計單位根據斷層涌水的影響，決定延深井筒深度，并出具了井筒延深40m的設計變更。
根據事件1和事件2，建設單位同意就井筒涌水量大及設計變更調增合同價款，施工單位提出了相應的索賠和調增價款報告。
【問題】
1．事件1中，施工單位要求變更支護方案，監理單位應如何處理?針對該井筒條件和圍巖破碎的情況，施工單位可采用哪些加強支護的措施?說明這些措施的作用。
2．事件1中，施工單位可以進行工程索賠的理由是什么?如何確定相關索賠費用?
3．事件2中，施工單位接到設計變更后，進行索賠的程序是什么?
4．事件2中，井筒延深40m，施工單位應如何進行價款調增?
(二)
【背景資料】
一煤礦改擴建項目施工進入井下巷道施工期，某礦建公司承擔了該項目的東翼軌道大巷施工任務。大巷沿煤層底板下8m巖層布置，巷道穿越普氏系數f=4～6的砂巖；巷道斷面采用三心拱，掘進斷面寬度3500mm，高度3000mm；錨網噴加錨索支護。改擴建項目設計、施工以原礦井幾年前編制的《礦井生產地質報告》為依據，并確定了礦井瓦斯等級為高瓦斯。擴建井田范圍內煤層埋藏較淺，早年私挖亂采影響嚴重。
項目經理部根據設計圖紙和地質資料編制了該大巷的施工組織設計。施工方案采用鉆眼爆破一次成巷法施工，選用兩臂鑿巖臺車鉆眼，配重型導軌式液壓鑿巖機；ZCY100R側卸式裝巖機裝巖，膠帶轉載機轉載．礦車運輸出矸。掘進采用直眼掏槽，眼深2500mm，所有炮眼落在同一深度，周邊眼眼口布置在輪廓線內50mm的位置．眼底落在輪廓線上；雷管選用1～5段煤礦許用毫秒延期電雷管．炸藥為二級煤礦許用乳化炸藥。
針對該巷道的防治水工作，項目經理部按照有掘必探的原則制定了探水方案，利用鑿巖臺車上鑿巖機采用接長釬桿的方法進行探水作業，釬桿接長到5m，鉆鑿3個探水孔，探水鉆孔布置在斷面中央，分別朝向巷道正前方和側前方，成扇形布置。在施工到地質報告預計斷層位置的200m前，工作面出現頂板開裂、淋水增大、巖幫滲水等現象，項目技術負責人檢查后安排了探水，并布置一臺小型潛水泵用來排除工作面積水和應對探水過程中巷道的涌水。在探水作業未發現有大的涌水后，負責人安排繼續施工，結果放炮后揭露出一條地質報告未標明的斷層，斷層溝通上層老空區積水，引發透水事故，致巷道被淹，2名礦工遇難，事故造成直接經濟損失達到1060萬。
【問題】
1．軌道大巷主要施工設備配置存在哪些不妥之處?說明理由并給出合理的配置方案。
2．鉆眼爆破作業存在哪些不妥之處?說明正確的做法。
3．導致本項目施工發生透水淹巷事故的原因有哪些?
4．根據《生產安全事故報告和調查處理條例》，說明透水安全事故的等級及判別依據。該事故應由哪一級機構負責調查?事故調查組應由哪些人員組成?
(四)
【背景資料】
某主井井筒凈直徑6m，井深650m，表土段擬采用凍結法施工，基巖段采用普通法施工。井筒檢查孔資料表明，該井筒從上向下需穿過沖積層400m、風化基巖15m、泥巖35m(隔水層)、砂巖含水層10m(預計涌水量15m3／h)、泥巖45m(隔水層)、極弱含水砂質泥巖和泥巖互層145m。建設單位根據咨詢單位提供的430m、475m兩個凍結深度方案，按照技術可行和經濟合理的原則選擇了430m凍結深度方案。該井筒施工由兩家礦建施工單位共同承擔，其中一家單位負責井筒凍結工作，另一家單位負責井筒掘砌工作。
在施工過程中，發生了如下事件：
事件1：凍結水文觀測孔連續冒水7d時，建設單位下達了該主井井筒開挖的指令，掘砌單位根據指令開始掘砌作業。當完成6m掘砌再向下掘1m時，井筒工作面一側發生了嚴重的片幫涌砂出水事故，掘砌單位立即采取向井筒內灌水的應急措施，灌水達到一定高度后，很快控制了事故的發展。15d后，凍結單位書面通知建設單位、監理單位和掘砌單位，說明主井井筒已具備正常開挖條件。掘砌單位排除了井筒積水，重新開挖。至此，工期已拖延20d。事后掘砌單位向建設單位提出了工期和費用索賠。
事件2：該井筒內壁采用組合鋼模板倒模法澆筑，在某一段高澆筑后發現有一處模板有向井筒內漲出(漲模)現象。
事件3：主井井筒竣工驗收時，總漏水量8m3／h，其中在井深620m處有兩個集中漏水點，漏水量分別為0．7m3／h、0．8m3／h。驗收時還發現有一處井筒凈半徑小60mm。其余各項檢查項目全部合格。
【問題】
1．說明建設單位采用的凍結深度方案在技術、經濟方面的合理性和不足之處。
2．井筒發生片幫涌砂的主要原因是什么?如何避免此類事故的發生?
3．掘砌單位采取向井筒內灌水的措施為何能控制片幫涌砂?掘砌單位提出的索賠是否合理?說明理由。
4．該井筒驗收時的漏水量是否符合規范要求?說明理由。
5．組合鋼模板澆筑混凝土井壁發生漲模的原因可能有哪些?井壁一處凈半徑小60mm應如何驗收、處理?
(五)
【背景資料】
某建設單位擬建一礦井井筒，該井筒設計凈直徑4．5m，井深682m。招標文件提供的井筒檢查孔地質資料表明：井筒基巖段614m有兩個含水層：井深342～422m段有斷層破碎帶，涌水量較大；井深436～447m段為砂巖裂隙含水層。井筒圍巖以泥巖和膠結不好的破碎砂巖等弱穩定巖層為主，部分為中等穩定的砂巖、泥質砂巖。整個項目工期安排緊。招標文件發出后，建設單位考慮到井筒涌水的風險，開標前12d發出補充函，要求：
(1)井筒驗收的漏水量不得超過6m3／h；(2)在無其他質量問題的條件下，如井筒漏水量每增加1m3／h，罰款50萬；每減少1m3／h則獎勵20萬；延遲3d開標，以便投標單位完成補充說明。
該井筒項目有3家投標單位提交了投標文件，開標時發現各投標文件對井筒涌水和補充函的處理各有不同：
(1)關于井筒治水方案，A單位采用工作面預注漿；B單位對破碎帶采用地面注漿，砂巖含水層采用工作面預注漿方案；C單位則采用單一的地面預注漿。
(2)關于排水方案，A單位采用風動潛水泵排水方案；B單位采用吊泵排水的方案；C單位采用吊桶加風動潛水泵排水，另配臥泵及相應排水系統方案。
(3)對于建設單位提高井筒漏水量質量標準和加強處罰的規定，A單位因無法承受建設單位的獎罰要求，采取了“本項目存在風險，決定以項目總價增加5％作為風險費”的辦法；B單位在工程費中增加了“為避免涌水引起的風險，增加措施費80萬”；C單位則提高了原井筒排水設備風險費(10萬)，并要求將地面預注漿工程分包給專業注漿單位，另增加壁后注漿風險處理費(20萬)，總計30萬作為井筒涌水的風險費用。
最終評標委員會在指正了各投標單位不合理做法的基礎上，確定C單位中標。
C單位修正了投標文件中不合理的內容，與建設單位簽訂了合同，并經建設單位同意，對井筒注漿施工分包，要求注漿后的井筒漏水量不得超過5m3／h。
在項目實施中，井筒施工到破碎帶附近時，抓巖機的抓斗在轉向吊桶時突然甩落一塊較大的巖塊，砸傷一名工作面工人。檢查發現抓巖機及抓斗設備均完好。
【問題】
1．分析比較三家投標單位的注漿堵水、排水施工與組織措施的合理性，并說明理由。
2．該井筒施工項目中，存在哪些風險內容?風險費的計價有何規定?說明各投標單位考慮風險費用內容的合理與不合理地方。
3．指出A單位應怎樣正確應對招標補充函的要求。對于建設單位提高井筒漏水量標準的要求，C單位還應采取哪些合理的措施?
4．分析井筒施工中發生的安全事故，說明施工單位可能有哪些安全工作沒有做好?可以采取什么風險轉移策略來減少事故發生后的經濟損失?
