1A411020  建筑結構平衡的技術

1A411021 結構平衡的條件

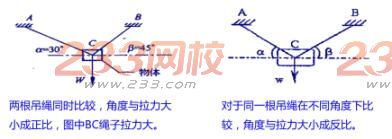

二、平面力系的平衡條件及其應用

1.平面匯交力系的平衡條件：平衡條件是，∑X=0和∑Y=0。

2.一般平面力系的平衡條件還要加上力矩的平行，所以平面力系的平衡條件是∑X=0，∑Y=0和∑M=0。

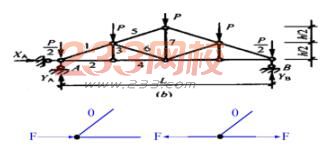

3.桁架內力計算，注意“零桿”的判斷

只有軸力的桿稱為二力桿。

判斷方法：

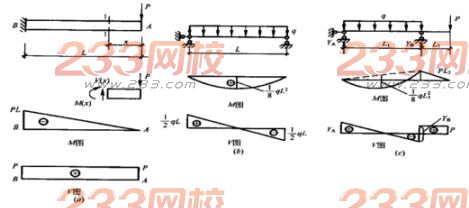

彎矩圖：

1.畫在受拉側

2.均布荷載作用，拋物線；集中荷載作用，線性變化。

剪力圖：

1.均布荷載作用，三角形變化；集中荷載作用，矩形圖。

2.圖形單位是：KN

三、結構傾覆的技術要求

防止構件（或機械）傾覆的技術要求：

對于懸挑構件（如陽臺、雨篷、探頭板等）、擋土墻、起重機械防止傾覆的基本要求是，引起傾覆的力矩應小于抵抗傾覆的力矩，M抗≥（1.2-1.5）M傾
