(三)
背景資料

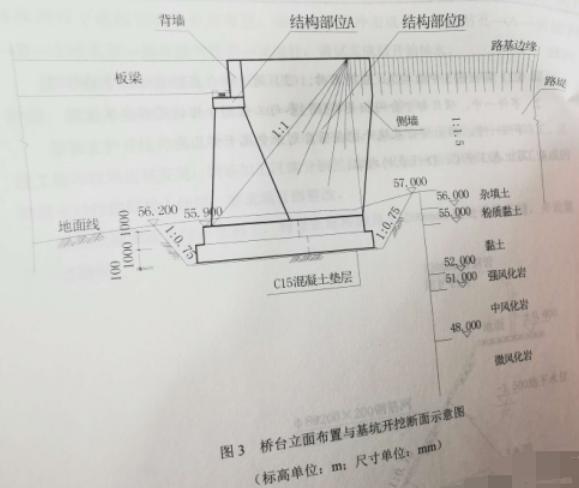

某公司承建座城市橋梁。 上部結構采用 20m預應力混凝土簡支板梁:下部結構采用重力式u型橋臺,明挖護大基礎,地質勒察報告揭示橋臺處地質自上而下依次為雜填土、粉質黏土、鉆上、強風化巖、中風化巖、微風化巖。橋臺立面如圖了所示。
施工過程中發生如下事件:
事件一:開工前,項目部會同相關單位將工程劃分為單位、分部、分項工程和檢驗批,編制了隱蔽工程清單,以此作為施工質量檢查、驗收的基礎,并確定了橋臺基坑開挖在該項目劃分中所屬的類別。
橋臺基坑開挖前,項目部編制了專項施工方案,上報監理工程師審查。
事件二:按設計圖紙要求,橋臺基坑開挖完成后,項目部在自檢合格基礎上,向監理單位申請驗槽,并參照表3通過了驗收。
[問題]
1. (1) 寫出圖3中結構A、B的名稱。(2)簡述橋臺在橋梁結構中的作用。
2.事件一中,項目部“會同相關單位”參與工程劃分指的是哪些單位?
3.事件一中,指出橋臺基坑開挖在項目劃分中屬于哪幾類?
4.寫出表3中C、D代表的內容。
答案:
1.A:臺帽; B:錐形護坡;橋臺作用: 一邊與路堤相接,以防止路堤滑塌;另一邊則支承橋跨結構的端部。
2.建設單位、設計單位、監理單位、勘察單位
3.橋臺基坑開挖屬于分部工程,其中土方開挖及回填屬于分項工程
4.C:經緯儀; D:鋼尺
