考點：網絡計劃時間參數的計算

（一）時間參數計算

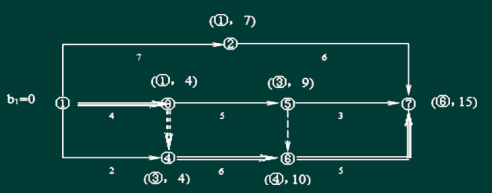

1．計算工期（標號法）

2．關鍵線路條數

3．自由時差

4．總時差

5．確定關鍵路線

6．確定關鍵工作

（二）關鍵工作

1．總時差最小（不一定為零）的工作為關鍵工作。

2．持續時間最長的線路為關鍵線路。

3．雙代號中自始至終都由關鍵工作組成的線路為關鍵線路。

4．單代號所有相鄰兩項工作時間間隔為零的線路為關鍵。

5．雙代號時標波形線表自由時差，始終不出現波形線的線路為關鍵。

例題解析

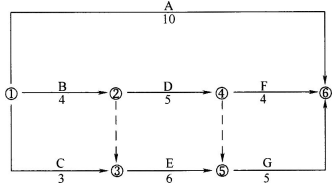

【例】某工程雙代號網絡計劃如下圖所示。當計劃工期等于計算工期時，工作D的自由時差和總時差分別是（　　）。

A．2和2

B．1和2

C．0和2

D．0和1

【答案】D

【解析】本題考查的是網絡計劃時間參數的計算。D工作最早開始時間4，最晚開始時間5，最早完成時間9，總時差5-4=1，F(xiàn)工作最早開始時間9，D工作自由時差9-9=0。

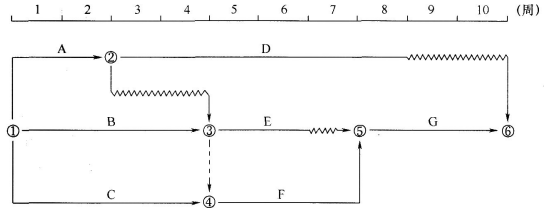

【例】某工程時標網絡圖如下圖所示，則工作A的自由時差為（　　）。

A．0

B．1

C．2

D．3

【答案】A

【解析】本題考查的是雙代號時標網絡計劃。①以終點節點為完成節點的工作，其自由時差與總時差必然相等。②其他工作的自由時差就是該工作箭線中波形線的水平投影長度。但當工作之后只緊接虛工作時，則該工作箭線上一定不存在波形線，而其緊接的虛箭線中波形線水平投影長度的最短者為該工作的自由時差。工作A的自由時差為0。
