考點一、觸電防護技術－絕緣 ★★
考點 | 要點 |
|---|---|
絕緣材料 | （1）電性能 作為絕緣結構，主要性能是絕緣電阻、耐壓強度、泄漏電流和介質損耗。 |
（2）力學性能 絕緣材料的力學性能指強度、彈性等性能。隨著使用時間延長，力學性能將逐漸降低。 | |
（3）熱性能 絕緣材料的熱性能包括耐熱性能、耐弧性能、阻燃性能、軟化溫度和黏度。 | |
（4）吸潮性能 吸潮性能包括吸水性能和親水性能。 | |
（5）抗生物性能 抗生物性能是材料抵御霉菌等生物性破壞的能力。 | |
絕緣破壞 | （1）絕緣擊穿 |
（2）絕緣老化 | |
（3）絕緣損壞 |
考點二、觸電防護技術－屏護和間距★★★
考點 | 要點 |
|---|---|
屏護 | （1）遮欄高度不應小于1.7m，下部邊緣離地面高度不應大于0.1m。戶內柵欄高度不應小于1.2m；戶外柵欄高度不應小于1.5m。 |
間距 | （1）在低壓作業中，人體及其所攜帶工具與帶電體的距離不應小于0.1m。

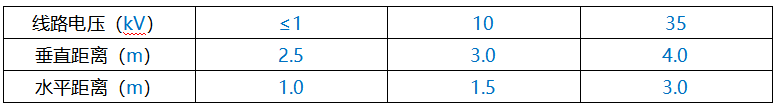

（5）架空線路應與有爆炸危險的廠房和有火災危險的廠房保持必需的防火間距。 |
考點三、觸電防護技術－保護接地★★★
考點 | 要點 |
|---|---|
IT系統 | （1）設備外殼通過低電阻接地，限制故障電壓在安全范圍以內，這就是IT系統。 （2）字母I表示配電網不接地或經高阻抗接地，字母T表示電氣設備外殼接地。 （3）只有在不接地配電網中，單相接地電流較小，才有可能通過保護接地把漏電設備故障對地電壓限制在安全范圍之內。 （4）保護接地適用于各種不接地配電網（例如電力煉鋼、大醫院的手術室、地下礦井等處）。 （5）在380V不接地低壓系統中，一般要求保護接地電阻RE≤4Ω。 當配電變壓器或發電機的容量不超過100kV·A時，要求RE≤10Ω。 |
TT系統 | （1）第一個字母 T表示電源直接接地，第二個字母T表示電氣設備外殼接地。 |
考點四、觸電防護技術－接零保護 ★★
考點 | 要點 |
|---|---|
安全原理 | （1）當某相帶電部分碰連設備外殼時，形成該相對零線的單相短路，短路電流促使線路上的短路保護元件迅速動作，從而把故障設備電源斷開，消除電擊危險。 |
類別 | 【TN-S】N線和PE線完全分開 |
【TN-C】工作零線N與保護零線PE重合，即PEN線 | |
【TN-C-S】干線部分PEN，設備端N和PE分開 | |
TN系統速斷和限壓要求 | （1）在接零系統中，對于配電線路或僅供給固定式電氣設備的線路，故障持續時間不宜超過5s。 （2）對于供給手持式電動工具、移動式電氣設備的線路或插座回路，電壓220V者故障持續時間不應超過0.4s，380V者不應超過0.2s。 （3）為了實現保護接零要求，可以采用一般過電流保護裝置或剩余電流保護裝置。 |
應用范圍 | （1）TN－S系統可用于有爆炸危險，或火災危險性較大，或安全要求較高的場所，宜用于有獨立附設變電站的車間。 |
重復接地作用 | （1）減輕零線斷開或接觸不良時電擊的危險性。 （2）降低漏電設備的對地電壓。 （3）改善架空線路的防雷性能。 （4）縮短漏電故障持續時間。 |
考點五、雙重絕緣、安全電壓和漏電保護 ★★★
考點 | 要點 |
|---|---|
雙重絕緣 | 【結構】雙重絕緣是強化的絕緣結構，包括雙重絕緣和加強絕緣兩種類型。 具有雙重絕緣的電氣設備屬于Ⅱ類設備。 |
安全電壓 | （1）特別危險環境的手持電動工具42V ； |
漏電保護 | 必須安裝漏電保護的情形：（醫—I類、醫院；生—生產；工—工地；戶—戶外；臨—臨時；水—水中；坐—插座） |
233網校注安《藍寶典》限時免費兌換！原價60元/本的《藍寶典》真正的0元領取！不需要您花費一分錢，包郵送貨上門！
▼微信掃碼，立即0元兌換《藍寶典》▼
真題演練
【2024】電氣檢修工作通常應在停電狀況下進行。如果不能停電，在檢修中人體及所帶工具與帶電體必須保持足夠的安全距離。在10kV無遮欄作業中，人體及其所攜帶工具與帶電體之間最小距離應為（??）。
A. 0.70m
B. 0.50m
C. 0.35m
D. 0.20m
【2022】漏電保護裝置可用來防止間接接觸觸電、直接接觸觸電、漏電火災，也可用于檢測和切斷各種單相接地故障。某單位選用圖示漏電保護裝置(I△n=3mA，T△n≤0.1s)防止觸電事故。根據該裝置性能參數判斷,其屬于( )。
A. 中靈敏度，快速型漏電保護裝置
B. 高靈敏度，延時型漏電保護裝置
C. 高靈敏度，快速型漏電保護裝置
D. 中靈敏度，延時型漏電保護裝置
【2022】當施加于絕緣材料上的電場溫度高于臨界值時，絕緣材料發生破裂或分解，電流急劇增加，完全失去絕緣性能，這種現象就是絕緣擊穿。關于絕緣擊穿的說法，正確的是（）。
A. 液體絕緣的擊穿特性與其純度無關
B. 液體絕緣擊穿后絕緣性能不能恢復
C. 氣體絕緣擊穿后絕緣性能會很快恢復
D. 固體絕緣擊穿后絕緣性能可能會恢復
B選項，液體絕緣擊穿后，絕緣性能只在一定程度上得到恢復。
C選項，氣體擊穿后絕緣性能會很快恢復。
D選項，固體絕緣擊穿后將失去其原有性能。
【2023】為了提高電氣設備與大地之間的絕緣強度，電氣設備所處環境的地板、墻壁均采用不導電材料，從而形成不導電環境，下列不導電環境的安全要求中，正確的是（）。
A. 不導電場應設置保護接零線或保護接地線
B. 應有防止場所內高電位引出場所外的措施
C. 環境中的地板或墻壁的電阻均應低于閾值
D. 場所應保持干燥環境以保證永久不導電特征
B正確，采取網絡接地時還應當注意防止高電位引出和低電位引入的可能性。因?yàn)榫W(wǎng)絡可能呈現較高的對地電壓，如將網絡內高電位引出，則可能在網絡外造成觸電危險，如將網絡外低電位引入，則可能在網絡內造成觸電危險；
C錯誤；不導電環境是指地板和墻都用不導電材料制成，即大大提高了絕緣水平的環境
D錯誤；場所不會因受潮而失去不導電性能，不會因引進其他設備而降低安全水平
【2022】雙重絕緣是強化的絕緣結構，是指工作絕緣和保護絕緣，雙重絕緣屬于防止間接觸電擊的安全技術措施，需要嚴格按照測試條件《直流500V》測試絕緣電阻、下列對于各類絕緣的電阻值要求中，正確的是（）。
A. 工作絕緣的絕緣電阻值不得低于2MΩ
B. 保護絕緣的絕緣電阻值不得低于3MΩ
C. 雙重絕緣的絕緣電阻值不得低于4MΩ
D. 加強絕緣的絕緣電阻值不得低于5MΩ
C錯誤。雙重絕緣是強化的絕緣結構，包括雙重絕緣和加強絕緣兩種類型。雙重絕緣指工作絕緣(基本絕緣)和保護絕緣(附加絕緣)。工作絕緣的絕緣電阻值不得低于2MΩ，保護絕緣的絕緣電阻不得低于5MΩ，加強絕緣的絕緣電阻不得低于7MΩ。
D錯誤。加強絕緣的絕緣電阻不得低于7MΩ。
【2022】具備接地裝置的電氣設備，應保證接地裝置處于良好狀態。接地裝置包括接地體和接地線。下列對接地裝置的安全技術要求中，正確的是（）。
A. 工業金屬管道作自然導體接地線時，法蘭接頭處可不加跨接線
B. 變電所自然接地體的接地電阻符合要求時，可不敷設人工接地體
C. 角鋼作三相交流電網的接地體時，地埋部分厚度不應小于4．0mm
D. 為減小自然因素的影響，接地體上端離地面的深度不應小于0．4m
【2022】通過隔離變壓器二次側構成一個不接地的電網，將工作回路與二次回路隔離，可以避免二次側工作人員的單相電擊危險。關于電氣隔離回路要求的說法錯誤的是（ ）。
A. 單相隔離變壓器的額定容量不應超過25kVA
B. 隔離變壓器的輸入繞組與輸出繞組具有基本絕緣的結構
C. 隔離電路的帶電部分嚴禁與其他回路及大地有任何連接
D. 隔離回路中兩臺設備的金屬外殼間采取等電位聯結措施
【2022】電氣隔離指在工作回路與其他回路實現電氣上的隔離，其安全原理是在隔離變壓器的二次邊構成一個不接地的電網，避免二次邊的人員發生單相電擊。下列電氣隔離的安全要求中，正確的是（）。
A. 三相隔離變壓器的額定容量不應超過50kVA
B. 隔離變壓器的空載輸出交流電壓不應超400V
C. 二次邊線路過長，會降低電氣隔離回路的可靠性
D. 隔離回路有多臺設備時，金屬外殼都應保護接零
【2022】屏護是采用護罩、護蓋、柵欄、箱體、遮欄等方式，將帶電體同外界隔開，實現防止觸電、短路、機械破壞等作用。下列低壓設備屏護裝置的安全條件中，正確的是（）。
A. 遮欄高度不應小于1．7m
B. 戶外柵欄高度不應小于1．0m
C. 遮欄與裸導體的距離不應小于0．7m
D. 網眼遮欄與裸導體的距離不應小于0．1m
【2024】保護接零的原理是當設備某相帶電體碰連設備外殼時，通過設備外殼形成相線對保護零線的單相短路，短路電流促使線路上的短路保護迅速動作，消除安全風險。下列4種供電系統中，可用于爆炸和火災危險場所的是（??）。
A.
B.
C.
D.
【2023】在任何情況下，任何兩導體之間都不得超過的電壓值稱為安全電壓限值。關于電動兒童玩具在不同環境（接觸時間超過1s）的安全電壓限值的說法，正確的是（）。
A. 干燥環境中，工頻安全電壓有效值的限值為42V
B. 干燥環境中，直流安全電壓的限值為90v
C. 潮濕環境中，工頻安全電壓有效值的限值為24v
D. 潮濕環境中，直流安全電壓的限值為35v
【2024】漏電保護器的主要作用是防止漏電而引起的觸電、火災等。為保證人身和設備安全，許多電氣設備都需要安裝漏電保護裝置。下列電氣設備中，使用時應裝設漏電保護裝置的是（??）。
A. I類電氣設備
B. II類電氣設備
C. III類電氣設備
D. 標"回"的電氣設備
口訣：（醫—I類、醫院；生—生產；工—工地；戶—戶外；臨—臨時；水—水中；坐—插座）
【2023】良好的絕緣是保證電氣設備和線路正常運行的必要條件之一，材料的絕緣性能受電氣、高溫、潮濕、機械、化學、生物等因素的影響，嚴重時會導致絕緣擊穿，關于絕緣擊穿的說法，正確的是（ ）。
A. 氣體的擊穿場強與電場的均勻程度無關
B. 固體絕緣的電擊穿是碰撞電離導致的擊穿
C. 液體比氣體密度大、擊穿強度比氣體低
D. 固體絕緣擊穿后，絕緣性能可以得到恢復
C選項不符合要求，液體比氣體密度大、擊穿強度比氣體高；
D選項不符合要求，固體絕緣材料擊穿后，絕緣性能失去原有性能。
【2023】保護導體分為人工保護導體和自然保護導體、保護接地線、保護接零線和等電位聯結線是保護導體的重要組成部分。下列針對保護導體的安全要求中，正確的是（）。
A. 保護導體干線應經一條比干線面積大的連接線與接地體連接
B. 交流電氣設備應優先利用配線的鋼管等自然導體作保護導體
C. 保護導體應安裝單設開關或熔斷器，以便于檢查和維修
D. 當各設備都設置保護線時，為了保證良好接地應串聯連接
B正確，交流電氣設備應優先利用建筑物的金屬結構、生產用的起重機的軌道、配線的鋼管等自然導體作保護導體。在低壓系統，允許利用不流經可燃液體或氣體的金屬管道作保護導體。
C錯誤，為了保持保護導體導電的連續性，所有保護導體，包括有保護作用的 PEN 線上均不得安裝單極開關和熔斷器。
D錯誤，各設備的保護(支線)不得串聯連接，即不得利用設備的外露導電部分作為保護導體的一部分。
【2024】雙重絕緣是由工作絕緣和保護絕緣構成的強化絕緣結構。II類設備就是靠雙重絕緣進行防護的。下列II類設備絕緣的要求中，正確的是（??）。
A. 采用雙重絕緣后設備的外殼應接地
B. 保護絕緣的絕緣電阻不得低于5 MΩ
C. 工作絕緣的絕緣電阻不得低于3MΩ
D. 絕緣電阻應采用380V兆歐表測試
【2022】漏電保護裝置主要用于防止間接接觸電擊和直接接觸電擊。下列不同場所的電氣設備中，必須安裝能夠切斷電源的漏電保護裝置有（）。
A. 屬于I類的移動式電氣設備
B. 住宅壁掛空調電源插座
C. 確保公共場所安全的電氣設備
D. 醫療中直接接觸人體的電氣設備
E. 水中的供電線路和設備
【2024】接地裝置是由埋入土中的接地體和連接用的接地線構成的，用以實現電氣系統與大地相連接。某企業為實現電氣設備的保護接地，設計的接地裝置安裝示意圖如下。下圖所示的5個間距（a、b、c、d、e）中，符合安全要求的有（??）。
A. a=0.2m
B. b=0.7m
C. c=2.0m
D. d=1.0m
E. e=4.0m
B選項正確。接地體上端離地面深度不應小于0.6m(農田地帶不應小于1m)，并應在冰凍層以下；
C選項正確。離建筑物墻基之間的地下水平距離不得小于1.5m；
D選項錯誤。離建筑物墻基之間的地下水平距離不得小于1.5m；
C選項正確。接地體離獨立避雷針接地體之間的地下水平距離不得小于3m。
【2023】漏電保護裝置主要用于防止間接接觸電擊和直接接觸電擊，下 列場所或設備中，應安裝漏電保護裝置的有( )。
A. 機關、住宅壁掛空調電源插座
B. 人體可觸摸到的醫用電氣設備
C. 化工裝置生產運行的電氣設備
D. 公共場所的通道照明電源
E. 建筑施工工地的電氣設備
