案例27室內消火栓系統檢測與驗收案例分析
一、情景描述

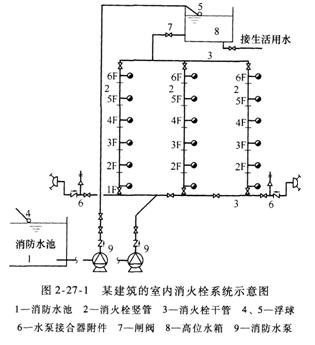

某綜合建筑，地上6層，建筑高度22．70m；地上一層為商鋪、地上二至四層為辦公，地上五至六層為旅館。該建筑內設有室內外消火栓系統、火災自動報警系統、消防應急照明、消防疏散指示標志、滅火器等消防設施及器材。室內消火栓系統如圖2-27-1所示。
該建筑的室內消火栓系統采用I臨時高壓給水系統。檢測和驗收時發現：設有符合要求的消防水池一座，兩臺符合要求的消防水泵從池中取水供給高位消防水箱和消火栓系統，系統設有三條豎管和一個環網向18個消火栓供水，消火栓系統管網上設有兩組消防水泵接合器，室內消火栓安裝在走道上，室內消火栓間距不大于30m。室外消火栓給水系統流量為201／s，室內消火栓給水系統流量為151／s，室內同時動用消防水槍數為2支，豎管最小流量為1O1／s，消火栓豎管直徑為DN80，辦公區室內消火栓采用DN50單閥單栓。商業和旅館區室內消火栓采用DN65單閥單栓。消火栓箱內配置軟管卷盤。消火栓箱內安裝有報警按鈕，按動后紅燈點亮，并向消防控制中心報警，消防控制中心以硬線點對點的控制方式手動直接控制消火栓泵的啟停。現場檢測時拍攝的部分照片如圖2-27-2、圖2-27—3所示。
二、案例說明
本案例包含或涉及下列內容：
1)消防水泵組的進出水管及附件設置和泵組向環網供水的技術要求。
2)消防用水與其他用水合用的屋頂消防水箱，應采取消防用水不作他用的技術措施。
3)室內消防環狀管網上閥門的設置應符合規范要求。
4)室內消火栓選型和安裝應符合規范要求。
5)消火栓按鈕的基本性能符合要求。
三、思考題
(一)單項選擇題
1．檢測時，本建筑室內消火栓栓口距地高度為（ ）m，判定檢測結果為合格。
A．0．9
B．1．1
C．1．25
D．1．5
2．檢測時，本建筑室內消火栓系統最低處消火栓靜水壓力不應大于（ ）MPa。
A．0．15
B．0．5
C．1．0
D．1．5
3．消火栓按鈕的功能是（ ）。
A．直接啟動消火栓泵并接收其反饋信號
B．向消防中心報警，并顯示其地址信息
C．向消防中心報警，經確認后啟動消防水泵
D．啟動消防事故報警廣播
4．暗裝在防火墻上的消火栓箱，其預留洞口后部剩余的墻體結構厚度不應小于（ ）mm。
A．140
B．120
C．100
D．50
(二)多項選擇題
1．在檢查時下列組件上應有永久性的水流方向標志的組件是（ ）。
A．止回閥
B．蝶閥
C．減壓閥
D．回流閥
E．球閥
2．消防水泵吸水管安裝的基本要求是（ ）。
A．吸水管水平管段上不應有氣囊和漏氣現象
B．吸水管及其閥門的公稱管徑不應大于消防水泵入口直徑
C．吸水管上應設有明顯啟閉標志的閥門
D．吸水管上應設真空壓力表
E．吸水管及其閥門的公稱管徑不應小于消防水泵人口直徑
3．本案例消防水泵出水管上的主要附件有（ ）。
A．止回閥
B．DN65的試驗放水閥
C．壓力表
D．閘閥
E．壓力開關
4．室內消火栓箱在裝修時必須做到（ ）。
A．箱門上應有紅色“消火栓”字樣
B．箱門不應被裝飾物遮掩
C．箱門應能開啟至175°
D．箱體背面的墻體厚度不小于規定值
E．箱門的顏色應與四周的裝修材料的顏色有明顯區別
(三)分析題
1．請分析本案例情景描述中和圖2—27-1中的錯誤。
2．請分析圖2-27-2和圖2—27-3中的錯誤。
【參考答案】
(一)1．B 2．C 3．A 4．B
(二)1．AC 2．ACDE 3．ABCD 4．BE
(三)答題要點：
1)消火栓水泵的供水應都能進入消防水箱。
2)兩臺消防水泵應互為備用，保證供水安全，消火栓水泵的供水只能供向消火栓系統，不能供給高位消防水箱。
3)消火栓水泵的進出水管上缺少壓力表，出水管上缺少DN65的試驗放水閥，消火栓水泵的吸水管上缺少閥門。
4)消火栓環網上沒有足夠的閥門保證環網任一段檢修時關閉的豎管不超過1條。
5)屋頂上缺少室內消火栓和試驗檢查消火栓。
6)辦公區不應采用DN50的室內消火栓。且同一建筑內應配置相同規格的消火栓、消防水槍、消防水帶。
7)案例描述中的報警按鈕應為手動報警按鈕。
8)消防水箱與生活水箱合用的水箱，沒有采用確保消防用水不被他用的技術措施。
2．1)圖2—27—2中立式消火栓水泵未按標準圖固定在合格的基礎上，吸入管上采用了同心異徑接頭，而且直接焊在法蘭上，吸入管上未安裝真空壓力表。
2)圖2-27-3中消火栓栓口設置在箱門軸側，并采用手動報警按鈕，箱內為一栓二帶，且未正常掛起。
