江蘇省某綜合大樓，建筑總高度138m，每層建筑面積3500 ㎡，其地下一層為地下汽車庫、人防、設備用房和地下商業，地下商業建筑防火分區通過避難走道與安全出口相連。全樓設置4部防煙樓間，采用機械送風系統對1號、2號樓梯間前室地上及地下部分進行加壓送風；3號、4號樓梯間均采用直灌式送風方式，每個送風機垂直布置間距均不大于50 m。
全樓設置了 2套排煙系統分別對每層2個防火分區進行排煙，排煙風機均設置在屋頂，送風機均設置下地下一層，該建筑設置了2個避難層， 每個避難層按照服務4000人同時避難設計避碓層凈面積，且設置了機械排煙系統，風機設計風量不小于15000m3/h,并在外墻設置了1個有效面積不小于2 ㎡的可開啟外窗。
建筑不設置吊頂，層高4.00 m,地面至主梁凈髙3.4m，主梁高0.6m。按排風與排煙兼容的模式工作，且排風口與排畑口分開設置，每個排煙口設計風速不大于10m/s.毎層劃分了4個防煙分區.如圖下圖所示，排煙風機均按照設計風量為107000m3/h進行設置。
該系統的主排煙風管和每個防畑分區接出的排煙支管上壁貼主梁底敷設。每條支管從主管接出處設有排煙防火閥，在支管的適當位置設有2個帶排煙閥的常閉百葉排畑口，均設在風管下壁。另外，在每條支管的適當位置上接出兩條排風豎管，在接出處設70℃常開電動防火閥，在豎管上還設有上、 下兩個常開百葉風口。
該系統在消防檢測時模擬火災，現場觸發同一防煙分區內兩個獨立的感煙火災探測器，火災確認信號自動啟動排煙風機運行，建筑內所有通風空調系統在60s內電源自動切斷，排煙風機自動轉入排煙工況，并聯動開啟系統上的6個排煙口和補風機。檢測人員釆用紙條貼在排煙口處，紙條未被風口吸引，當屋頂?shù)呐艧燂L(fēng)機前的排煙防火閥（280℃） 自動關閉時聯動停止所有排煙風機.。
檢測所處防火分區各送風口風速均不低于7 m/s；防煙樓梯間與走道命壓值為40Pa，前室與走道的余壓值為35 Pa,門洞風速分別為0,6 m/s 和0,7 m/s。

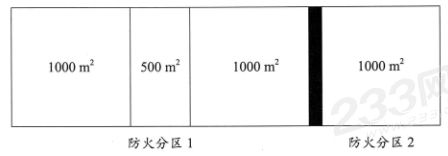

每層防煙分區劃分平面圖：
根據以上資料，回答下列問題
1、該建筑防煙系統設置是否合理'說明理由。
2、該建筑排煙系統設置存在哪些向題，并說明理由。
3、避難層防排煙系統設置是否合理，如不合理提出整改意見。
4、該建筑主體排畑鳳機風量是否滿足要求，若不滿足說明理由。
5、指出題中邏輯控制方式錯誤。
6、指出消防檢測人員檢測過程中發現的問題，并說明理由。
①1號、2號樓梯采用一套機械加壓送風系統對1號、2號樓梯間地上及地下部分講行加壓送風不正確。
理由：建筑高度大于100 m,應分段設置，每段不超過100m；地下建筑設置了商業建筑，不 能與地上建筑共用機械加壓送風系統，應分別獨立設置機械加壓送風系統。
②3號、4號樓梯間采用直灌式送風方式，每個送風機間距不大于50 m，不正確。
理由：建筑高度大于50 m不能設置直灌式送風，應設置機械加壓送風系統，且每段不超過100 m。
2、該建筑排煙系統設置存在哪些冋題，并說明理由。
①排煙系統按2個防火分區設置了 2套排煙系統分別對2個防火分區進行排煙不正確。
理由：建筑高度大于50 m，應分段設置排煙系統，每段不大于50 m。所以該建筑應至少設置6套排煙系統。
②層高4.0 m,地面至主梁凈高3.4 m,主梁高0.6 m,支管的適當位置設有兩個帶排煙閥的常閉百葉排煙口，均設在風管下壁不正確。
理由；排煙口應設在儲煙倉內，本題中排畑口均設置在梁下方，不符合規范要求。
3、避難層防排煙系統設置是否合理.如不合理提出整改建議。
⑴設置了機械防煙系統不合理。
整改：改為設置對外可開啟的窗口或獨立的機械防煙系統。
⑵風機設計風量不小于15000m3/h，并在外墻設置了1個有效面積不小于2 ㎡的可開啟外窗不合理。
整改：避難層面稅=4000/5 = 800 ㎡；
①當采用自然防畑系統時，開設總面積不小于800x2%= 16 ㎡，且在不同朝向開設面積不小于2㎡可開啟外窗。
②當采用機械防煙系統時，應在外墻設置可開啟外窗，外窗面枳不小于 8㎡（1%x800 =8㎡）。送風機計算風量=800X30 = 24000 m3/h ，設計風量為 1.2*24000 =28800m3/h> 15000m3/h
4、該建筑主體排畑風機風量是否滿足要求，若不滿足說明理由.
①防火分區1部分風機風量不滿足要求。
理由:應按照相鄰兩個防煙分區之和最大的排煙量計算風機風量，防火分區1風量最小為= 1000x60 + 500x60 = 90000 m3/h，設計風量=90000 m3/h x1.2 = 10800m3/h > 107000m3/h，因此不滿足要求。
②防火分區2部分風機風量滿足要求。
理由：防火分區2風機風量最小為1000x60 = 60000m3/h< 107000 m3/h，因此滿足要求。
5、指岀題中邏輯控制方式錯誤，并說明理由。
①兩個獨立的感煙火災探測器，火災確認信號自動啟動排煙風機運行，并聯動開啟系統上的6個排煙口和補風機不正確。
理由：排畑風機和補風機應由排煙口開啟的觸發信號聯劫開啟，且不應開啟所有防煙分區的排煙口，僅能開啟本防煙分區排煙口。
②屋頂?shù)呐艧燂L(fēng)機前的排煙防火閥（280°C）自動關閉時聯動停止所有排煙風機不正確。理由：應只關閉此排煙防火閥后的排煙風機，其他系統排煙風機不受此控制。
6、指出消防檢測人員檢測過程中發現的問題，并說明理由。
①前室與走道的余壓值為35 P不正確。
理由：前室與走道的余圧值應為25?30 pa。
②排煙口無吸力，不符合要求。
理由：應測試后有符合規范要求的風速。
各位考友，對于這個知識點還有什么問題或疑問的，歡迎大家留言評論。
