案例分析題一[2016年真題]
【背景資料】
A單位中標某廠新建機修車間的機電工程，除兩臺20t橋式起重機安裝工作分包給具有專業資質的B單位外，余下的工作均自行完成。B單位將起重機安裝工作分包給C勞務單位。
在機器設備就位后，A單位的專業質檢員發現設備安裝的墊鐵組有20組不合格，統計表見表1—1：

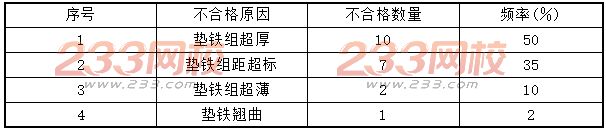

不合格墊鐵組統計表表1-1
A單位項目部分析了墊鐵組超標成因并進行了整改，達到了規范要求。
B單位檢查了橋式起重機安裝有關的安裝精度和隱蔽工程記錄等資料，編寫了橋式起重機試車方案，經獲批準后，由C單位組織進行橋式起重機滿負荷重載行走試驗。橋式起重機在試驗中，由于大車的限位開關失靈，大車在碰撞車擋后停止，劇烈的甩動造成試驗配件脫落，砸壞了停在下方的一輛叉車，造成8萬元的經濟損失。
經查，行程開關失靈的原因是其控制線路虛接。之后按規范接線及測試，達到合格要求。該事故致使項目工期超過合同約定3d后才交工。
建設單位根據與A單位的合同約定，對A單位處3萬元的延遲交工罰款。A單位向C單位要求11萬元的索賠，C單位予以拒絕。A單位按規定的程序進行了索賠，并獲得了經濟補償。
【問題】
1．從施工技術管理和質量管理的角度分析墊鐵組安裝不符合規范的主要原因。
2．將統計表中不合格的墊鐵組按累計頻率分為A類、B類、C類。
3．從橋式起重機發生的事故分析，試運行工作中存在哪些主要問題?
4．A單位向C單位索賠11萬元是否合理?說明原因，A單位應如何索賠?
【參考答案】
1．墊鐵組安裝不符合規范的主要原因有：
(1)施工技術管理的角度分析：墊鐵放置方法未嚴格按規定進行；每個地腳螺栓旁至少放置一組墊鐵，并放置在主要受力部位下方；相鄰墊鐵組間距宜為500～1000mm；每組墊鐵的塊數不宜超過5塊，放置平墊鐵時，厚的宜放在下面，薄的宜放在中間，墊鐵的厚度不宜小于2mm除鑄鐵墊鐵外，設備調整完畢后各墊鐵相互間應用定位焊焊牢。
(2)質量管理的角度分析：對于墊鐵設置重要的工序未嚴格執行三檢制，即自檢、互檢、專檢。對墊鐵設置控制點未進行詳細的技術交底。

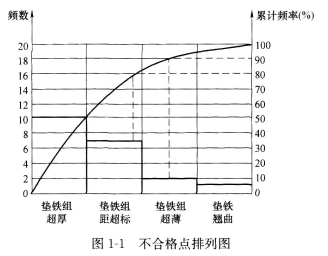

2．根據統計表中的數據繪制的墊鐵組質量不合格點排列圖如圖1—1所示：
墊鐵組超厚和墊鐵組距超標屬于A類問題；墊鐵組超薄屬于B類問題；墊鐵翹曲屬于C類問題。
3．從橋式起重機發生的事故分析，試運行工作中存在的主要問題如下：
(1)試運行應由專業分包B組織運行，不應由勞務分包C組織運行；
(2)試運行方案批準后未進行安全技術交底工作，未編制事故應急處理預案；
(3)未對參加試運行人員進行培訓，并應審查試運行人員是否取得相關證件，持證上崗；
(4)橋式起重機滿載負荷試運行前應做無負荷試運行，保證工作系統各運動部件的運轉正常；
(5)試運行前應劃定禁區，清除與試運行無關的障礙物，在施工現場有與調試無關的叉車。
4．A單位向C單位索賠11萬元不合理。
理由：由于C單位和B單位具有直接合同關系，而與A單位并無直接合同關系。所以A單位不能直接向C單位進行索賠。
正確的做法：此起事故主要由于專業分包B單位的監管不力，將專業分包工程橋式起重機安裝分包給無相關資質的勞務分包C，屬于B單位的過錯，且B單位應對C單位發生的事故承擔全部責任，所以A單位可就c單位造成損壞叉車8萬元經濟損失直接向B單位進行索賠，同時可以依據合同條款相關內容的約定向B公司提出因C單位延誤所造成工期延誤3萬元的罰款，共計11萬元。
案例分析題二[2014年真題]
【背景資料】
為響應國家“節能減排、上大改小”的環保要求，某水泥廠把原有的一條日生產1000t的濕法生產線，在部分設備不變動的基礎上，改成日產1000t的干法生產線，同時將前幾年因資金困難中途停建的一條日產4000t干法生產線恢復建設；另外征用土地，再獨立建設一條日產8000t干法生產線。建設單位實施三項工程各自獨立核算，分別管理，以PC承包形式分別招標投標。最終A、B、C公司分別承擔了三種不同類型的工程，C公司還同時承擔了全廠110kV變電工程。工程以固定綜合單價計算，工程量按實調整，并明確施工場地、施工道路、100t以上大型起重機及其操作司機由建設單位提供。施工過程中發生了下列事件：
事件一：A公司在設備采購時，在性價比方面對制造廠商進行了咨詢，從中選擇了備選廠商，進行了邀請招標。然而在制造過程中仍出現個別廠商因交通運輸不便或生產任務過于飽和拖延了交貨期；個別廠商因加工能力不足或管理不善滿足不了質量要求。
事件二：B公司在施工過程中，因設備延期交付，延誤工期5d，并發生窩工費及其他費用5萬元；150t起重機在吊裝過程中因司機操作失誤致使起重機零部件部分損壞造成停工4d，發生窩工費2萬元；因大暴雨成災停工3d；設備安裝工程量經核實增加費用4萬元；因材料漲價，增加費用20萬元；非標準件制作安裝因設計變更增加費用16萬元。
事件三：C公司完成110kV變電站的施工后，編制了變壓器送電試運行方案，變壓器空載試運行12h，記錄了變壓器的空載電流和一次電壓，在驗收時沒有通過。
事件四：在球磨機基礎驗收時，未能對地腳螺栓孔認真檢查驗收，致使球磨機的地腳螺栓無法正常安裝。
【問題】
1．按照機電工程項目建設的性質劃分，本案例包括哪幾類工程?
2．針對事件一，在選擇制造廠商時主要考慮哪幾個方面的因素?
3．分別計算事件二中B公司可向建設單位索賠的費用和工期。
4．事件三中，變壓器空載試運行應達到多少個小時?試運行中還應記錄哪些技術參數?
5．事件四中，地腳螺栓孔應檢查驗收哪些內容?
【參考答案】
1．按照機電工程項目建設的性質劃分，本案例包括改建項目、復建項目和新建項目工程。
2．針對事件一，在選擇制造廠商時主要考慮以下幾個方面的因素：
(1)供貨商的地理位置。以能方便地取得原材料、方便地進行成品運輸為關注點，一般以距建設現場或集貨港口比較近為宜。
(2)技術能力、生產能力。力求與擬采購設備的要求相匹配。
(3)生產任務的飽滿性。一定要考慮供貨商的生產安排能否與項目的進度要求協調。
(4)供貨商的信譽。通過走訪、調查、交流等手段，對潛在供貨商的企業信譽做充分了解。
3．事件二中B公司可向建設單位索賠的費用和工期的計算：
(1)設備延期交付，延誤工期5d，并發生窩工費及其他費用5萬元不能索賠。原因是合同是PC合同，施工單位負責設備的采購。
(2)150t起重機在吊裝過程中因司機操作失誤致使起重機零部件部分損壞造成停工4d，發生窩工費2萬元可以索賠工期和費用。原因是100t以上大型起重機及其操作司機由建設單位提供。
(3)因大暴雨成災停工3d屬于不可抗力，工期可順延3d。
(4)設備安裝工程量經核實增加費用4萬元可以索賠。
(5)因材料漲價，增加費用20萬元不可以索賠。
(6)非標準件制作安裝因設計變更增加費用16萬元可以索賠。
可索賠的費用=2+4+16=22萬元。
可索賠的工期=4+3=7d。
4．事件三中，變壓器空載試運行應達到24h。
試運行中還應記錄的技術參數：沖擊電流、二次電壓、溫度。
5．事件四中，地腳螺栓孔應檢查驗收的內容：預埋地腳螺栓孔的中心位置、深度和孔壁垂直度，孔中油污、碎石、泥土、積水等應清除干凈，孔內應無露筋、凹凸等缺陷，孔壁應垂直。
案例分析題三[2013年真題]
【背景資料】

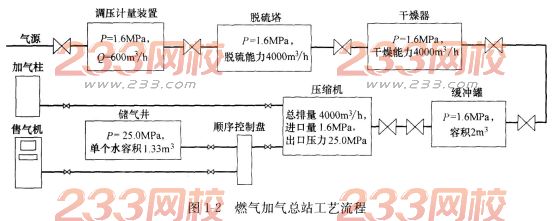

某城市規劃在郊區新建一座車用燃氣加氣總站(壓縮天然氣CNG)，工藝流程如圖1—2所示。
氣源由D325×8埋地無縫鋼管，從距離總站420m的天然氣管網接駁，管網壓力1．0MPa。主要設備工藝參數如上圖所示，P表示工作壓力，Q表示流量。項目報建審批手續完善，采取土建和安裝工程施工總承包模式。建設單位通過相關媒體發布公開招標信息，按招標投標管理要求選定具備相應資質的A施工單位。
簽訂施工合同前，建設單位指定B專業公司分包儲氣井施工。A單位將土建工程的勞務作業分包給C勞務分包單位。工程實施過程中，A單位及時檢查、審核分包單位提交的分包工程施工組織設計、質量保證體系及措施、安全保證體系及措施、施工進度統計報表、工程款支付申請、竣工交驗報告等文件資料，并指派專人負責對分包單位進行全過程管理。
消防設施檢測單位對采用公用接地裝置的消防控制室主機進行技術測試時，在柜體處實測接地電阻為12Ω，在基礎槽鋼處實測接地電阻值為0．4Ω。由于測試有不合格項，為此向A單位提出整改要求，項目部認真分析原因，并及時整改，順利通過消防部門驗收。
【問題】
1．簽訂合同前，A施工單位應審核B專業公司哪些證明文件?工程實施過程中，還需審核分包單位哪些施工資料?
2．根據流程圖，工藝管道試壓宜采用什么介質?應采取哪些主要技術措施?
3．埋地管道D325×8施工中，有哪些關鍵工序?
4．分析檢測單位提出不合格項整改要求的原因，接地電阻測量可采用哪些方法?
【參考答案】
1．簽訂合同前，A施工單位應審核B專業公司的資質和能力證明文件。工程實施過程中，還需審核分包單位的分包工程施工組織設計、施工技術方案、質量保證體系和質量保證措施、安全保證體系及措施、施工進度計劃、施工進度統計報表、工程款支付申請、隱蔽工程驗收報告、竣工交驗報告等施工資料。
2．根據流程圖，工藝管道試壓宜采用的介質是干燥潔凈的空氣、氮氣或其他不易燃、無毒氣體。
應采取的主要技術措施包括以下內容：
(1)管道試驗前必須全面檢查、核對已安裝的管子、管件、閥門、緊固件以及支架等的質量，必須符合設計要求及有關規范的規定。
(2)試壓前，待試管道上的安全閥、爆破板及儀表元件已經拆下或加以隔離，待試管道與無關系統已經用盲板或其他隔離措施隔開。系統內的閥門打開，管道的最低點設排液閥，最高點設放氣閥。
(3)管道試壓前，試驗范圍內的管道安裝工程和焊縫及其他待檢部位尚未涂漆和絕熱，管道上的膨脹節已設置了臨時約束裝置。埋地敷設管道不得埋土，以便檢查。
(4)試驗時應安裝不少于2塊壓力表，并有鉛封。
3．埋地管道D325×8施工的關鍵工序：管道安裝前檢驗；管道焊接；管道系統試驗；管道系統調試及試運行；管道隱蔽。
4．檢測單位提出不合格項整改要求的原因：柜體接地電阻12Ω超過相關規范允許值。
按照相關規定，工藝接地系統以滿足最小值要求為準，一般其接地電阻應小于1Ω。
案例分析題四[2011年真題]
【背景資料】
某安裝公司承包一演藝中心的空調工程，演藝中心地處江邊(距離江邊100m)，空調工程設備材料：雙工況冷水機組(650Rt)、蓄冰槽、江水源熱泵機組、燃氣鍋爐、低噪聲冷卻塔(650t／h)、板式熱交換機、水泵、空調箱、風機盤管、各類閥門(DN20～DN700)公稱壓力1．6MPa、空調水管(DN20～DN700)、風管、風閥及配件(卡箍、法蘭)等由安裝公司訂立采購合同。
安裝公司項目部進場后，針對工程中采用的新設備、新技術編制了施工方案，方案中突出了施工程序和施工方法，并明確了施工方法的內容，江水熱源泵機組利用江水冷卻，需敷設DN700冷卻水管至江邊，DN700冷卻水管道的敷設路徑上正好有一排千年古樹，方案中選擇非開挖頂管技術，并分包給A專業公司施工。空調水管須化學清洗并鍍膜，分包給B專業公司施工。安裝公司向專業公司提供了相關資料，負責現場的管理工作，確保專業公司按批準的施工方案進行施工。
按施工進度計劃，安裝公司項目部及時與供貨廠商聯系，使設備材料運到現場的時間與施工進度配合，以滿足施工進度要求。設備材料運到施工現場，按規定對設備材料進行檢驗，其中對閥門重點檢驗。空調工程按施工程序實施。空調設備安裝后，進行管道、風管及配件安裝調試，空調工程按要求完工。
【問題】
1．安裝公司項目部在履行設備采購合同時主要有哪些環節?
2．A、B專業公司進場后，安裝公司項目部應做哪些工作?
3．本工程要編制哪幾個新技術的施工方案?方案中的施工方法應有哪些主要內容?
4．指出DN700閥門壓力試驗的合格標準。
5．空調供回水(冷熱水)主管需與哪些設備連接?DN100以上空調水管與設備可采用哪種連接方式?
【參考答案】
1．安裝公司項目部在履行設備采購合同時主要的環節：到貨檢驗，損害、缺陷、缺少的處理，監造監理，施工安裝服務，試運行服務等。
2．A、B專業公司進場后，安裝公司項目部應做的工作有：
(1)向分包人提供與分包工程相關的各種證件、批件和各種相關資料，向分包人提供具備施工條件的施工場地。
(2)組織分包人參加發包人組織的圖紙會審，向分包人進行設計圖紙交底。
(3)提供本合同專用條款中約定的設備和設施，并承擔因此發生的費用。
(4)隨時為分包人提供確保分包工程施工所要求的施工場地和通道等，滿足施工運輸的需要，保證施工期間的暢通。
(5)負責整個施工場地的管理工作，協調分包人與同一施工場地的其他分包人之間的交叉配合，確保分包人按照經批準的施工組織設計進行施工。
3．本工程要編制的新技術的施工方案有：
(1)雙工況冷水機組安裝；
(2)江水源熱泵機組安裝；
(3)低噪聲冷卻塔安裝；
(4)非開挖頂管技術。
方案中的施工方法應有的主要內容：應明確工序操作要點、機具選擇、檢查方法和要求，明確有針對性的技術要求和質量標準。
4．DN700閥門壓力試驗的合格標準：閥門的殼體試驗壓力不得小于最大允許工作壓力的1．5倍，試驗時間不得少于5min，以殼體填料無滲漏為合格；密封試驗宜以最大允許工作壓力進行，以閥瓣密封面不漏為合格。
5．空調供回水(冷熱水)主管需與雙工況冷水機組、江水源熱泵機組、低噪聲冷卻塔、板式熱交換機、水泵、空調箱、風機盤管連接。
DN100以上空調水管與設備可采用卡箍、法蘭或焊接連接。
案例分析題五[2010年真題]
【背景資料】
某機電安裝工程公司通過公開招標，承接了一小區機電工程總承包項目，中標價8000萬元，工期270d。承包范圍包括設備和材料采購、安裝、試運行。招標文件規定，為滿足設計工藝要求，建設單位建議安裝公司將工程機械設備和電氣設備分別由A、B制造單位供貨并簽訂合同，設備暫估價4000萬元，在工程竣工后，以實際供貨價結算。合同約定：總工期為277d，雙方每延誤工期1d，罰款5000元，提前1d獎勵5000元；預付款按中標價25％支付，預付款延期付款利率按每天1‰計算。
事件一：預付款延期支付30d，致使工程實際開工拖延5d。
事件二：因大型施工機械進場推遲3d，進場后又出現故障，延誤工期4d，費用損失3萬元。
事件三：由于鍋爐房蒸汽出口處設計變更，造成安裝公司返工，返工費2萬元，延誤工期2d；因蒸汽輸送架空管道待圖延期5d。
事件四：在自動化儀表安裝時，發現電動執行機構的轉臂不在同一平面內動作，且傳動部分動作不靈活，有空行程和卡阻現象。經查，系制造單位供貨質量問題，安裝公司要求B制造單位到現場進行修理、更換，耽誤工期2d。
事件五：鍋爐試運行時，監理工程師發現，安裝公司未按技術規程要求進行調試，只有10％的安全閥進行了嚴密性試驗，存在較大的質量、安全隱患，隨即簽發了工程暫停令，要求安裝公司整改。安裝公司整改后被指令復工。
【問題】
1．該工程項目目標工期應為多少天?說明理由。
2．事件一～事件四發生后，安裝公司可否向建設單位提出索賠?分別說明理由。
3．糾正鍋爐房安全閥嚴密性試驗的不妥之處。
4．安裝公司進行設備采購時，重點應考慮哪幾方面問題?
5．計算建設單位實際應補償安裝公司的費用，按事件分別寫出計算步驟。
【參考答案】
1．工期目標應為277d。
理由：按照合同文件的解釋順序，合同條款與招標文件在內容上有矛盾時，應以合同條款為準。
2．事件一可以提出索賠。
理由：工期預付款延期支付，屬于建設單位責任，建設單位應向安裝公司支付延期付款利息，同時賠償工期損失。
事件二不可以提出索賠。
理由：大型機械推遲進場，施工機械出現故障，是安裝公司自身責任。
事件三可以提出索賠。
理由：是建設單位原因造成的，可以提出相應的工期和費用索賠。
事件四不可以提出索賠。
理由：雖是建設單位建議由B制造單位供貨，但是安裝公司與B制造單位簽訂的合同。
3．鍋爐安全閥按規定應100％進行嚴密性試驗，鍋筒和過熱器的安全閥在鍋爐蒸氣進行嚴密性試驗后，必須進行最終的調試。調壓時壓力應穩定，每個安全閥啟閉試驗不得少于3次，調試后應按規定填寫安全閥最初調試記錄，并做鉛封。
4．重點考慮的問題是：
(1)考查工廠取得的資格證書、裝備和技術具備的制造能力，保證產品的質量；
(2)交貨期、支付及支付條件，執行合同信譽；
(3)編制設備監造大綱，明確設備監造的主要技術內容；
(4)派有經驗、有資格的相應專業技術人員到制造廠現場進行監造工作；
(5)明確設備的包裝、運輸、交付規定及具體內容。
5．建設單位應補償安裝公司總費用為65萬元。
按事件分別計算：
(1)事件一延期付款利息：8000×25％×1‰×30=60萬元。
工期賠償費用：0．5×5=2．5萬元。
(2)事件二罰款：0．5×4=2萬元。
(3)事件三返工費：2萬元。
工期賠償費：0．5×(2+5)=3．5萬元。
(4)事件四罰款：0．5×2=1萬元。
故：安裝公司應得到補償費用：60+2．5-2+2+3．5-1=65萬元。
