【案例五】
某集團公司中標某鐵路增建二線工程。主要工程項目有：路基、橋涵、平交改立交等。部分工程情況如下：

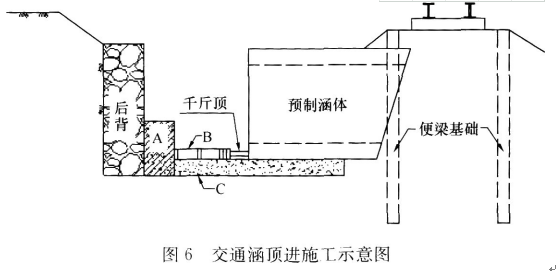

鋼筋混凝土框架涵1處，跨徑為1～5．0m，全長25橫延米，為一交通涵。下穿既有線，采用頇進施工；既有線為無縫線路，交通涵位置的前后路基兩側采用挖孔樁防護；施工降水采用井點降水；地質為黏土及砂性土。為防止扎(低)頭現象發生，在滑板上預留了仰坡，在涵體底板前端預留了船頭坡。交通涵頂進施工示意如圖6所示。
大橋1座，長348．86m，基礎均為鉆孔樁基，采用沖擊鉆機成孔；承臺模板采用組合式鋼模；其中5#、6#、7#墩樁基數量均為12根，墩身為空心薄壁墩，其模板采用翻模。

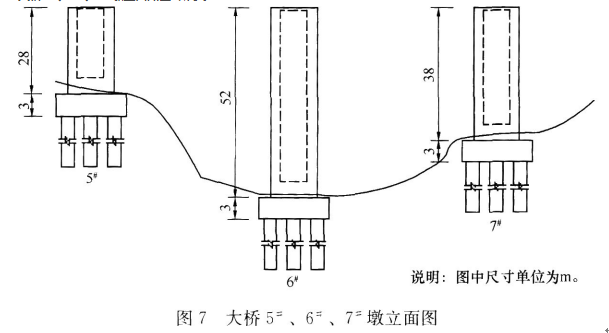

大橋5#、6#、7#墩立面如圖7所示。
施工過程中，發生以下事件：
事件1：為確保頂進涵施工期間鐵路營業線安全，項目經理部擬采取以下措施：
(1)項目經理、項目總工、安全員由經鐵路局營業線安全培訓合格的正式職工擔任，防護員、帶班人員和工班長由勞務分包單位人員擔任；
(2)在監理人員監督下，探明施工范圍內的地下光電纜和其他管線路徑及深度；
(3)在既有線路基防護樁施工時，挖孔樁從一端向另一端依次進行開挖，及時灌筑混凝土。
事件2：頂進涵在頂進至15m處，發生涵體扎(低)頭。經現場踏勘，基底有水并且地質發生變化，由砂性土變為細砂層。

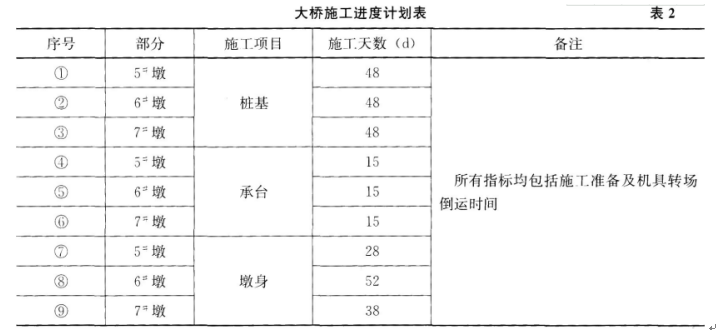

事件3：項目經理部根據設計要求及現場施工條件，對大橋5#、6#、7#墩編制了施工組織設計：樁基施工采用沖擊鉆機1臺，進度指標為4d／根；承臺施工采用組合鋼模1套，進度指標為15d／個；墩身施工采用翻模1套，進度指標為1m／d。大橋施工進度計劃見表2所示。計劃安排施工順序為5#墩→6#墩→7#墩，據此按表2序號確定了施工關鍵線路，并計算了施工總天數。
事件4：項目經理部對事件3中施工順序進行了優化，確定了最優的施工順序，從而使總施工時間最短。
【問題】
1．寫出圖6中A、B、C所代表的名稱。
2．逐條判定事件1中的做法是否正確，如做法錯誤，請寫出正確做法。
3．根據背景資料，給出處理頂進涵扎(低)頭的施工措施。
4．給出事件3中施工關鍵線路及施工天數。
5．給出事件4中優化后的施工順序。
參考答案：
參考解析：
1．圖6中所代表的名稱：A為后背梁、B為頂鐵(頂柱)、C為底滑板。
2．為確保頂進涵施工期間鐵路營業線安全所采取措施均不正確。
正確做法：(1)除項目經理、項目總工、安全員由經鐵路局安全培訓合格的正式職工擔任外，防護員、帶班人員和工班長也應由經鐵路局安全培訓合格的正式職工擔任。(2)應在設備管理(主權)單位人員監督下，探明施工范圍內的地下光電纜和其他管線路徑及深度。
(3)在挖孔樁施工時，應間隔開挖，及時灌筑混凝土。
3．頂進涵扎(低)頭的施工措施有：(1)加強降水，強化地基承載力；(2)調整涵體上下吃土量(加大底板吃土減少頂板吃土)；(3)采取預壓樁地基處理，增加地基承載力。
4．事件3中施工的關鍵線路為：①→②→⑤→⑧→⑨。
施工天數為：48+48+15+52+38=201d。
5．事件4中優化后的施工順序為：6#墩→7#墩→5#墩或6#墩→5#墩→7#墩。
