三、案例分析題（共4題，每題20分。）

案例一

背景材料：

某水庫工程由混凝土面板堆石壩，溢洪道和輸水隧洞等等主要建筑物組成。水庫總庫容 0.9 億 m3。

混凝土面板堆石壩最大壩高 68m，大壩上下游坡度比 1:1.5，大壩材料分區包括：石渣壓重（1B） 區，黏土覆蓋（1A）區，混凝土趾板。混凝土面板及下游塊石護坡等。混凝土面板堆石壩材料分區示意圖見圖 1。

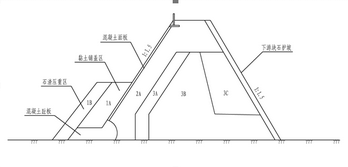

混凝土面板堆石壩材料分區示意圖

施工過程中發生如下事件：

事件 1：施工單位在壩體填筑前，按照設計要求對堆石料進行了現場碾壓試驗。通過實驗確定了振動碾的激振力。振幅、頻率、行車速度和填料加水等碾壓參數。

事件 2：施工單位在面板混凝土施工后，提供了面板混凝土配合比，見表 1。

事件 3：混凝土面板分部工程共有 48個單元工程。單元工程質量評定全部合格，其中 28 個單元工程質量優良，主要單元工程，重要隱蔽單元工程（關鍵施工單元工程）質量優良，且未發生質量事故；中間產品質量全部合格，其中混凝土試樣質量達到優良，原材料質量合格，故該分部工程評定為優良。

事件4：根據施工進度安排和度汛要求，第一年汛后壩體施工由導游洞導流，土石圍堰擋水，圍堰高度14.8m；第二年汛前壩體施工高程超過上游圍堰頂高程，汛期大壩臨時擋洪度汛，相應大壩可攔洪庫容為0.3×108m³。

問題：

1、指出圖中2A、3A、3B、3C所代表的壩體材料分區名稱？

2、除背景資料所述內容外，事件1中的碾壓參數還應包括哪些？

3、計算事件2混凝土施工配合比表中的水膠比（A）、砂率（B）的值。（用百分比表示、保留小數點后兩位）

4、事件3中趾板分項工程的質量評定是否正確？簡要說明理由。

5、指出該水庫工程的工程等別，工程規模及混凝土面板堆石壩建筑物的級別。指出事件4土石堰的洪水標準和面板堆石壩施工期臨時度汛的洪水標準。

【參考答案】

1、2A代表墊層區；3A代表過渡區；3B代表主堆石區；3C代表下游堆石區（次堆石區）。

2、除給出的碾壓參數外，堆石料的碾壓參數還包括碾重、鋪層厚、碾壓遍數。

3、（1）水膠比（A）=122/(249+56)=41.00%

（2）砂率（B）=760/(760+620+620)=38.00%

4、（1）混凝土趾板分項工程的質量評定不妥當。

理由：48個單元工程，單元工程質量評定全部合格，其中28個單元工程質量優良，即優良率為58%，小于70%，不滿足優良的條件，結合其他條件，故只能評定為合格。

5、（1）、該水庫工程的工程等別為III等，工程規模為中型、混凝土面板石壩建筑物的級別為3級。

（2）土石圍堰的級別為5級，土石圍堰的洪水標準為10-5年。

（3）面板堆石壩施工期臨時度汛的洪水標準：100-50年。
