試題四(20分)

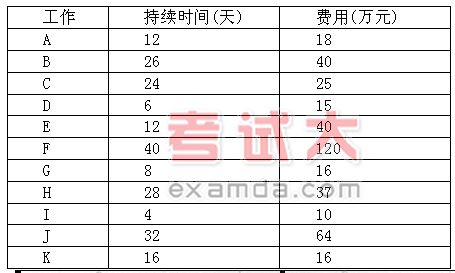

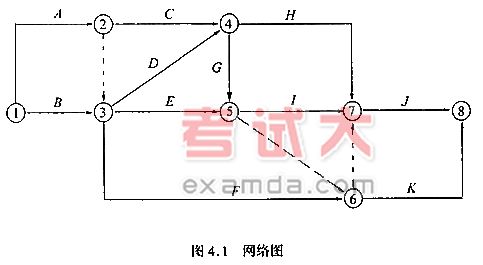

某施工單位編制的某工程網絡圖，如圖4．1所示，網絡進度計劃原始方案各工作的持續時間和估計費用，如表4．1所示。



問題
1．在答題紙圖4．2上，計算網絡進度計劃原始方案各工作的時間參數，確定網絡進度 計劃原始方案的關鍵路線和計算工期。
2．若施工合同規定：工程工期93天，工期每提前一天獎勵施工單位3萬元，每延期一 天對施工單位罰款5萬元。計算按網絡進度計劃原始方案實施時的綜合費用。

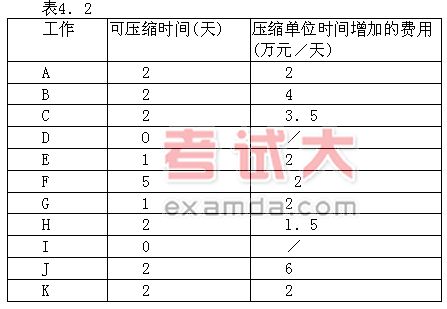

3．若該網絡進度計劃各工作的可壓縮時間及壓縮單位時間增加的費用，如表4．2所 示。確定該網絡進度計劃的最低綜合費用和相應的關鍵路線，并計算調整優化后的總工 期(要求寫出調整優化過程)。

試題四答案  (20分)

問題1．

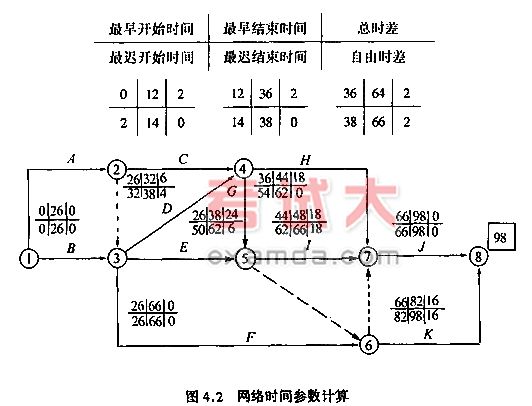

圖4．2網絡時間參數計算

關鍵路線：①—③—⑥—⑦—⑧
(或關鍵工作為B、F、J；或在圖中直接標出)
工期：98天(或在圖中標出)

問題2．計算綜合費用：
原始方案估計費用：
18+40+25+15+40+120+16+37+10+64+16=401(萬元)
延期罰款：5X(98-93)=25(萬元)
綜合費用為：401+25=426(萬元)

問題3．

第一次調整優化：在關鍵線路上取壓縮單位時間增加費用最低的F工作為對象壓縮2天。
增加費用：2X2=4(萬元)
第二次調整優化：ACHJ與BFJ同時成為關鍵工作，選擇H工作和F工作為調整對象，各壓縮2天。
增加費用：2X(1．5+2)=7(萬元)
第三次調整優化：ACHJ與BFJ仍為關鍵工作，選擇A工作和F工作作為調整對象，各壓縮1天。
增加費用：1X(2+2)=4(萬元)
優化后的關鍵線路為：
①一③—⑥—⑦一⑧(或關鍵工作為A、C、H、J)
和  ①一②一④一⑦一⑧(或關鍵工作為B、F、J)
工期：98-2-2-1=93(天)
最低綜合費用：401+4+7+4=416(萬元)
