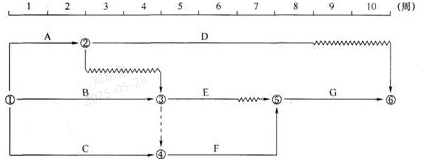

1、某工程時標網絡圖如下圖所示，則工作A的自由時差為（??）。
A. 0
B. 1
C. 2
D. 3
參考答案：A
參考解析：本題考查的是雙代號時標網絡計劃。①以終點節點為完成節點的工作，其自由時差與總時差必然相等。②其他工作的自由時差就是該工作箭線中波形線的水平投影長度。但當工作之后只緊接虛工作時，則該工作箭線上一定不存在波形線，而其緊接的虛箭線中波形線水平投影長度的最短者為該工作的自由時差。工作A的自由時差為0。
2、雙代號時標網絡計劃中，不能從圖上直接識別的非關鍵工作的時間參數是（）。
A. 最早開始時間
B. 最早完成時間
C. 自由時差
D. 總時差
參考答案：D
參考解析：雙代號時標網絡計劃中，能在圖上直接顯示各項工作的開始與完成時間、工作自由時差及關鍵路徑。但是，總時差是不能從圖上直接識別出來的，需要進行計算。選項D是正確的。

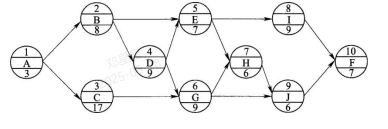

3、某分部工程單代號網絡計劃如下圖所示，節點中下方數字為該工作的持續時間(單位：天)，其關鍵線路有（）條。
A. 3
B. 2
C. 4
D. 1
參考答案：B
參考解析：關鍵路線是持續時間最長的線路，因此，先列舉網絡的線路，再計算各線路的時間，時間最長的就是關鍵路線。本題的線路包括：ABEIF，ABEHJF，ABDEIF，ABDEHJF，ABDGHJF，ABDGJF，ACGHJF，ACGJF，他們的持續時間分別為：34，37，43，46，48，42，48，42。當然，本題也可以按教材的解法對整個網絡進行計算，但這樣太麻煩，而且沒有必要。
