2、探測器安裝間

感煙火災探測器、感溫火災探測器的安裝間距,應根據探測器的保護面積A和保護半徑R確定,并不應超過圖2探測器安裝間距的極限曲線D1~D11(含D9’)規定的范圍。

圖2中感煙火災探測器、感溫火災探測器的安裝間距a、b是指圖3中1#探測器和2#~5#相鄰探測器之間的距離,不是1#探測器與6#~9#探測器之間的距離。

圖2中由探測器的保護面積A和保護半徑R確定探測器的安裝間距a、b的極限曲線D1~D11(含D9’)是按照下列方程繪制的：

a·b=A

a2十b2=(2R)2

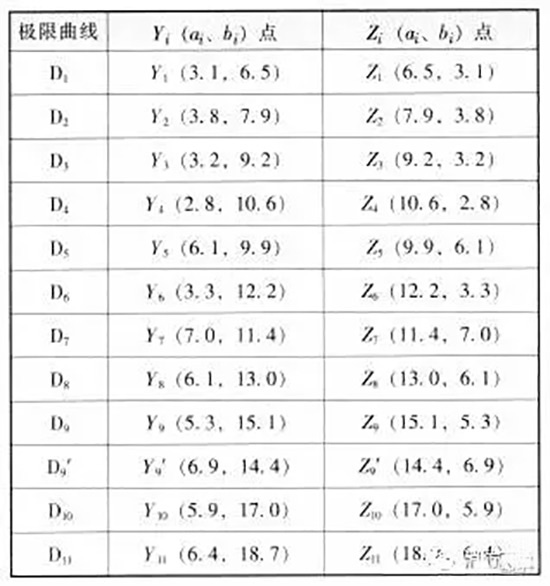

這些極限曲線端點Yi和Zi坐標值(ai、bi),,即安裝間距a、b在極限曲線端點的一組數值。如表3所示。

表3極限曲線端點Yi和Zi坐標值(ai、bi)

極限曲線D1~D4和D6適宜于保護面積A等于20m2、30m2和40m2及其保護半徑R等于3.6m、4.4m、4.9m、5.5m、6.3m的感溫火災探測器；極限曲線D5和D7~D11(含D9’)適宜于保護面積A等于60m2、80m2、100m2和120m2及其保護半徑.R等于5.8m、6.7m、7.2m、8.0m、9.0m和9.9m的感煙火災探測器。

3、探測器的設置數量

一個探測區域內需設置的探測器數量，不應小于下式的計算值:

N=S/K·A

式中:

N——探測器數量,應取整數,只；

S——該探測區域面積,m2；

A——探測器的保護面積,m2；

K——修正系數,容納人數超過10000人的公共場所宜取0.7~0.8，容納人數為2000~10000人的公共場所宜取0.8~0.9，容納人數為500-2000人的公共場所宜取0.9~1.0,其他場所可取1.0。

式中給出的修正系數K,是根據人員數量確定的,人員數量越大,疏散要求越高,就越需要盡早報警,以便盡早疏散。

4.實例

例:一個地面面積為30mx40m的生產車間,其屋頂坡度為15°,房間高度為8m,使用點型感煙火災探測器保護。試問,應設多少只感煙火災探測器?應如何布置這些探測器?

解:

(1)確定感煙火災探測器的保護面積A和保護半徑R。

査表1,得感煙火災探測器保護面積為A=80m2,保護半徑R=6.7m。

(2)計算所需探測器設置數量。

選取K=1.0,按公式有:

N=S/K·A

=1200/1.0x80

=15(只)

(3)確定探測器的安裝間距a、b。

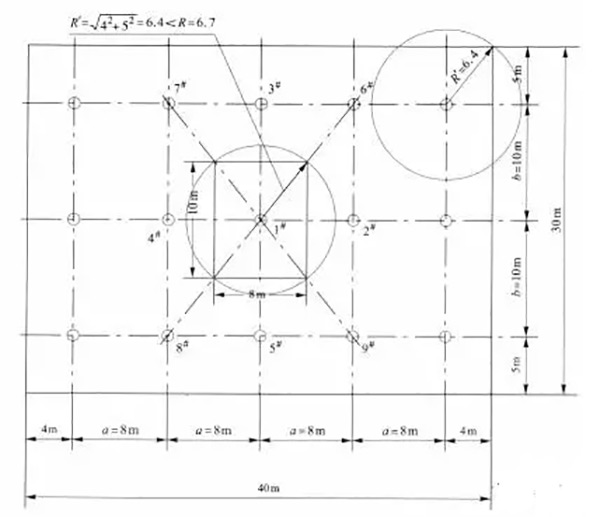

由保護半徑R,確定保護直徑D=2R=2x6.7=13.4(m),由圖2可確定Di=D7,應利用D7極限曲線確定a和b值。根據現場實際,選取a=8m(極限曲線兩端點間值),b=10m,其布置方式見圖3。

(4)校核按安裝間距a=8m、b=10m布置后,探測器到最遠點水平距離R’是否符合保護半徑要求。按式:

即R’=6.4m,小于保護半徑6.7m,所以,在保護半徑之內。
