室內消火栓系統類型

1．低層建筑室內消火栓給水系統及其給水方式

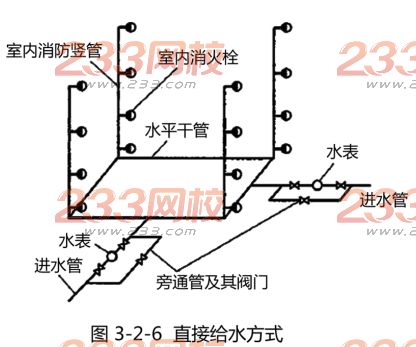

（1）直接給水方式。直接給水方式無加壓水泵和水箱，室內消防用水直接由室外消防給水管網提供，其構造簡單、投資少，可充分利用外網水壓，節省能源。

但由于其內部無儲存水量，外網一旦停水，則內部立即斷水，可靠性差。當室外給水管網所供水量和水壓在全天任何時候均能滿足系統最不利點消火栓設備所需水量和水壓時，可采用這種供水方式。

采用這種給水方式，當生產、生活、消防合用管網時，其進水管上設置的水表應考慮消防流量，當只有一條進水管時，可在水表節點處設置旁通管。

（2）設有消防水箱的給水方式。該室內給水管網與室外管網直接相接，利用外網壓力供水，同時設有高位消防水箱調節流量和壓力，其供水較可靠，可充分利用外網壓力，但須設置高位水箱，從而增加了建筑的荷載。當全天內大部分時間室外管網的壓力能夠滿足要求，在用水高峰時室外管網的壓力較低，滿足不了室內消火栓的壓力要求時，可采用這種給水方式。

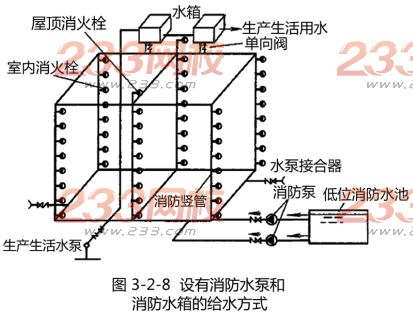

（3）設有消防水泵和消防水箱的給水方式。這種給水方式同時設有消防水泵和消防水箱，是最常用的給水方式。系統中的消防用水平時由屋頂水箱提供，生產生活水泵定時向水箱補水，火災發生時可啟動消防水泵向系統供水。當室外消防給水管網的水壓經常不能滿足室內消火栓給水系統所需水壓時，宜采用這種給水方式。當室外管網不允許消防水泵直接吸水時，應設消防水池。

高位消防水箱的設置高度應滿足室內最不利點消火栓的水壓要求，水泵啟動后，消防用水不應進入消防水箱。

2．高層建筑室內消火栓給水系統及其給水方式

（1）不分區消防給水方式。整棟大樓采用一個區供水，系統簡單、設備少。當高層建筑最低消火栓栓口處的靜水壓力不大于1.0MPa，且系統工作壓力不大于2.40MPa時，可采用此種給水方式。

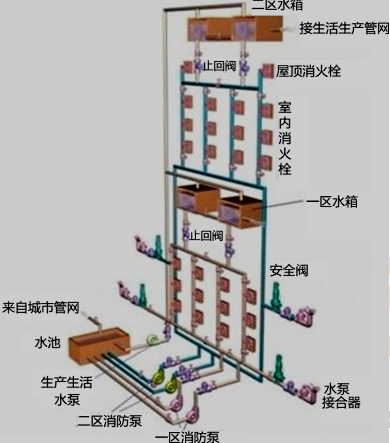

（2）分區消防給水方式。當高層建筑最低消火栓栓口的靜水壓力大于1.00MPa或系統工作壓力大于2.40MPa時，應采用分區給水系統。分區供水形式應根據系統壓力、建筑特征，綜合技術經濟和安全可靠性等因素確定，可采用消防水泵并行或串聯、減壓水箱和減壓閥減壓的形式，但當系統的工作壓力大于2.4MPa時，應采用消防水泵串聯或減壓水箱分區供水形式。

1）采用消防水泵串聯分區供水時，宜采用消防水泵轉輸水箱串聯供水方式，并符合下列規定：

①當采用消防水泵轉輸水箱串聯時，轉輸水箱的有效儲水容積不應小于60m3，轉輸水箱可作為高位消防水箱。

②串聯轉輸水箱的溢流管宜連接到消防水池。

③當采用消防水泵直接串聯時，應采取確保供水可靠性的措施，且消防水泵從低區到高區應能依次順序啟動。

④當采用消防水泵直接串聯時，應校核系統供水壓力，并應在串聯消防水泵出水管上設置減壓型倒流防止器。
