1．背景

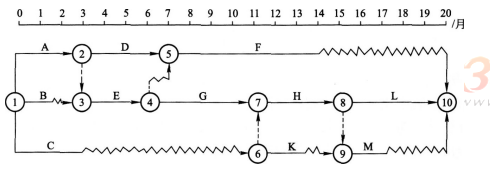

某工程施工進度計劃網絡圖如下所示，假定各項工作均勻速施工。由于工作B、工作C、工作H為采用特殊工藝的施工過程，涉及某專利技術的采用，故這三項工作只能由某一特定的施工隊來完成。

2．問題

(1)在不改變原施工進度計劃總工期和工作間工藝關系的前提下，如何安排工作B、工作C、工作H這三項工作比較合理，試計算此時該專業施工隊從進場到出場最短需要多少時間，其中最少的間斷工作時間為多少個月。

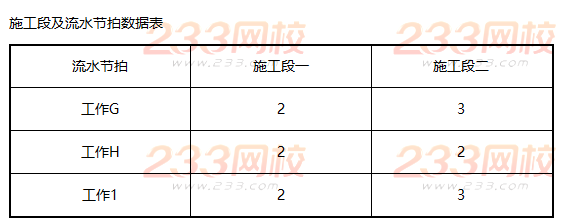

(2)由于種種原因，使得工程前期進展拖延，第10月初對工程實際進展情況進行檢查發現，G工作剛剛開始，其他工作進展均后延4個月。現業主方要求仍按原計劃時間竣工，施工單位將工作G、H、1劃分為兩個流水段組織流水作業，具體數據見下表：

試問G、H、1三項工作的流水施工工期為多少?能否滿足業主提出的按原計劃日期竣工的要求，簡述理由。

【案例4】答：

(1)由網絡圖可知，B工作自由時差為1d，C工作自由時差為8d，H工作在關鍵線路上，總時差為0d。在不影響總工期和工作間工藝關系的前提下，B工作和C工作的開始時間均應后延，B工作以不影響E工作正常開始為準，即1月末開始施工，其次開始C工作，然后間斷施工，待G工作施工完畢后，再開始H工作的施工。

施工順序為：B→C→H。

該專業施工隊從進場到出場最短需要時間為：14個月，其中間斷時間為5個月。

(2)工作G、H、1為無節奏流水施工，按最大差法計算其流水施工工期：

1)各施工過程流水節拍的累加數列：

工作G：Z5；

工作H：Z4；

工作1：Z5。

2)錯位相減，取最大值得流水步距：

3)G、H、1三項工作的流水施工工期為：(2+3)+(3+2)=10月。

4)此時，線路G→H→1工期縮減至10個月；工作F線路自由時差為6個月，壓縮4個月后仍不會成為關鍵線路；線路G→H→M工期相應縮減至：3+(2+2)+2=9d，也不會成為關鍵線路，故此時的關鍵線路仍為G→H→1，整個工程總工期為6+10=16個月，正好彌補施工初期4個月的工期滯后，可滿足業主提出的按原計劃日期竣工的要求。
