案例分析題一[2015年真題]

【背景資料】

某公司承建一項道路改擴建工程，長3．3km，設計寬度40m，上下行雙幅路；現況路面銑刨后加鋪表面層形成上行機動車道，新建機動車道面層為三層熱拌瀝青混合料。工程內容還包括新建雨水、污水、給水、供熱、燃氣工程。工程采用工程量清單計價；合同要求4月1日開工，當年完工。

項目部進行了現況調查：工程位于城市繁華老城區，現況路寬12．5m，人機混行，經常擁堵；兩側密布的企事業單位和民居多處位于道路紅線內；地下老舊管線多，待拆改移。在現場調查基礎上，項目部分析了工程施工特點及存在的風險，對項目施工進行了綜合部署。

施工前，項目部編制了交通導行方案，經有關管理部門批準后組織實施。

為保證瀝青表面層的外觀質量，項目部決定分幅、分段施工瀝青底面層和中面層后放行交通，整幅攤鋪施工表面層。施工過程中，由于拆遷進度滯后，致使表面層施工時間推遲到當年12月中旬。項目部對中面層進行了簡單清理后攤鋪表面層。

施工期間，根據建設單位意見，增加了3個接順路口，結構與新建道路相同。路口施工質量驗收合格后，項目部以增加的工作量作為合同變更調整費用的計算依據。

【問題】

1．本工程施工部署應考慮哪些特點?

2．簡述本工程交通導行的整體思路。

3．道路表面層施工做法有哪些質量隱患?針對隱患應采取哪些預防措施?

4．接順路口增加的工作量部分應如何計量計價?

【參考答案】

1．本工程施工部署應考慮的特點：

(1)除道路改擴建外還有新建雨水、污水、給水、供熱、燃氣工程，施工專業數量多，且專業工程交錯；

(2)合同要求4月1日開工，當年完工。工期要求較短，時間緊，任務重；

(3)工程位于城市繁華老城區，現況路寬12．5m，人機混行，經常擁堵，交通道路狀況較為復雜；

(4)兩側密布的企事業單位和居民多處位于道路紅線內，拆遷作業困難，拆遷進度影響開工時間，必須考慮；

(5)地下老舊管線多，待拆改修，土方開挖施工時應考慮地下管線情況，及相關部門的配合協調。

2．本工程交通導行的整體思路：

(1)項目部應根據施工設計圖紙及施工部署，調查現場及周圍的交通車行量及高峰期，預測高峰流量，研究設計占路范圍、期限及圍擋警示布置。

(2)對現場居民出行路線進行核查，并結合規劃圍擋的設計，劃定臨時用地范圍、施工區、辦公區等出口的位置，應減少施工車輛與社會車輛交叉，以避免出現交通擁堵。

(3)對預計設置臨時施工便線、便橋位置進行實地詳勘，以便盡可能利用現況條件。

(4)交通導行方案設計必須周密考慮各種因素，滿足社會交通流量，保證高峰期的需求，選取最佳方案并制定有效的保護措施。

(5)交通導行方案要有利于施工組織和管理，確保車輛行人安全順利通過施工區域，以使施工對人民群眾、社會經濟生活的影響降到最低。

(6)交通導行應納入施工現場管理，交通導行應根據不同的施工階段設計交通導行方案。

(7)交通導行圖應與現場平面布置圖協調一致。

(8)采取不同的組織方式，保證交通流量、高峰期的需要。

(9)交通導行方案應制定交通導行保證措施，在獲得交通管理和道路管理部門的批準后組織實施。

3．道路表面層施工做法有關的隱患及預防措施：

(1)質量隱患：當年12月施工瀝青表面層攤鋪。因為12月份氣溫較低，而瀝青攤鋪時嚴禁在冬期施工的，攤鋪溫度過低，混合料就會報廢。

預防措施：氣溫較低時，可采用適當提高混合料出廠溫度，運輸車加裝保溫措施，保證攤鋪溫度。

(2)質量隱患：對中面層進行簡單清理后就施工表面層。因為提前開放交通，所以中面層和表面層之間的粘結力不能保證，只做簡單的清理是不能達到良好的效果。預防措施：應該仔細清理中面層后，加鋪一層粘層油，再攤鋪表面層，這樣可以加強瀝青層之間的粘結效果，提高整體強度。

4．新增工程量是建設單位要求，所以應該以設計變更的方式進行合同價款調整。由于結構與新建道路相同，所以如果新增工程量超過合同約定范圍，合同約定范圍以內的按原合同量和單價計價，合同約定范圍以外的，應按約定調整價格；新增工程量沒有超過合同范圍，應按原合同工程量計量，原合同單價計價。

案例分析題二[2014年真題]

【背景資料】

A公司承接一項DN1000mm天然氣管線工程，管線全長4．5km，設計壓力4．0MPa，材質1485，除穿越一條寬度為50m的非通航河道采用泥水平衡法頂管施工外，其余均采用開鑿明挖施工，B公司負責該工程的監理工作。

工程開工前，A公司查勘了施工現場，調查了地下設施，管線和周邊環境，了解水文地質情況后，建議將頂管法施工改為水平定向鉆施工，經建設單位同意后做了變更手續，A公司編制了水平定向鉆施工專項方案。建設單位組織了包含B公司總工程師在內的5名專家對專項方案進行了論證，項目部結合論證意見進行了修改，并辦理了審批手續。

為順利完成穿越施工，參建單位除研究設定鉆進軌跡外，還采用專業漿液現場配制泥漿液，以便在定向鉆穿越過程中起到如下作用：軟化硬質土層、調整鉆進方向、潤滑鉆具、為泥漿馬達提供保護。

項目部按所編制的穿越施T專項方案組織施工，施工完成后在投入使用前進行了管道功能性試驗。

【問題】

1．簡述A公司將頂管法施工變更為水平定向鉆施工的理由。

2．指出本工程專項方案論證的不合規之處并給出正確的做法。

3．試補充水平定向鉆泥漿液在鉆進中的作用。

4．列出水平定向鉆有別于頂管施工的主要工序。

5．本工程管道功能性試驗如何進行?

【參考答案】

1．A公司將頂管法施工變更為水平定向鉆施工的理由：頂管法施工成本高，施工距離較長；定向鉆施工速度快，施工距離較短。背景資料中，河道寬度為50m，施工距離較短，適宜采用水平定向鉆施工。

2．本工程專項方案論證的不合規之處及正確做法：

(1)不合規之處：建設單位組織專家進行專項方案論證。

正確做法：應由A公司(施工單位)組織專家論證。

(2)不合規之處：專家組成員中包含B公司總工程師。

正確做法：本項目參建各方的人員不得以專家身份參加專家論證會，因此，專項方案論證專家組成員不應包括建設、監理、施工、勘察、設計單位的專家。

3．水平定向鉆泥漿液在鉆進中的作用還包括：攜帶和懸浮鉆屑、穩定孔壁、降低回轉扭矩、拉管阻力。

4．水平定向鉆有別于頂管施工的主要工序：鉆機就位、導向孔施工、擴孔施工、回拖管線、泥漿配置。

5．本工程管道功能性試驗應按管道吹掃、強度試驗、嚴密性試驗的順序進行。

(1)管道吹掃：管道及其附件組裝完成并在試壓前，應按設計要求進行氣體吹掃或清管球清掃。

(2)強度試驗：需進行氣壓試驗和水壓試驗。

(3)嚴密性試驗：嚴密性試驗應在強度試驗合格且燃氣管道全部安裝完成后進行。

 案例分析題三[2013年真題]

【背景資料】

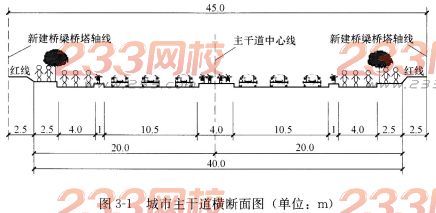

某公司低價中標跨越城市主干道的鋼混凝土結構橋梁工程，城市主干道橫斷面如圖3-1所示。

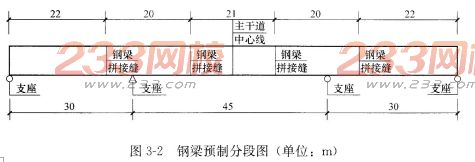

三跨連續梁的橋跨組合：30m+45m+30m，鋼梁(單箱單室鋼箱梁)分5段工廠預制、現場架設拼接，分段長度22m+20m+21m+20m+22m，如圖3-2所示。橋面板采用現澆后張預應力混凝土結構，由于鋼梁拼接縫位于既有城市主干道上方，在主干道上方設置施工支架、搭設鋼梁段拼接平臺對現狀道路交通存在干擾問題。針對本工程的特點，項目部編制了施工組織設計方案和支架專項方案，支架專項方案通過專家論證。依據招標文件和程序?qū)摿杭庸し职o專業公司，簽訂了分包合同。

【問題】

1．除支架專項方案外，還需編制其他哪些專項方案?

2．鋼梁安裝時，主干道應設幾座支架?是否需要占用機動車道?并說明理由。

3．施工支架專項方案需要哪些部門審批?

4．鋼梁加工分包經濟合同簽訂需要注意哪些事項?

【參考答案】

1．除支架專項方案外，還需編制的專項方案有：(1)基礎施工(基坑、承臺、模板)方案；(2)地下、地上管線保護方案；(3)預應力張拉及澆筑方案；(4)吊裝及運輸方案；(5)焊接及拼裝方案；(6)監控量測方案；(7)交通導行方案；(8)其他設計和規范要求的方案。

2．鋼梁安裝時，在主干道上應設兩座支架。需要占用機動車道。

理由：通過分析圖紙，梁的居中段長度為21m，主干道與綠化帶寬24m，兩頭支架正好落在主干道內，離路邊2m處。

3．施工支架專項方案的審批：

(1)施工專項方案應經項目經理組織、技術負責人編制，應根據專家論證意見修改確定后，經施工單位技術負責人、項目總監理工程師、建設單位項目負責人審核簽字后實施。

(2)本案例涉及包括園林綠化管理部門、路政管理部門、交通管理部門、物業產權單位等相關部門，應經過其審批同意。

(3)應報政府主管部門備案，如有變更，按原程序重新審批。

4．鋼梁加工分包經濟合同簽訂注意事項：(1)分包合同必須依據總包合同簽訂，滿足總包合同工期和質量方面的要求；(2)本案例屬于低價合同，應按照施工圖預算嚴格控制分包價格，留有余地；(3)應另行簽訂安全管理責任協議，明確雙方需要協調配合的工作。

案例分析題四[2013年真題]

【背景資料】

某公司承包了一條單跨城市隧道，隧道長度為800m，跨度為15m，地質條件復雜，設計采用淺埋暗挖法施工，支護結構由建設單位直接分包給一家專業施工單位。

施工準備階段，該公司項目部建立了現場管理體系，設立了組織機構，確立了項目經理崗位職責及工作程序。在暗挖加固支護材料的選用上，通過不同摻量的噴射混凝土試驗來確定最佳摻量。

施工階段，項目部根據工程的特點，對施工現場采取了一系列的職業病防范措施，安設了通風換氣裝置和照明設施。

工程預驗收階段，總承包單位與分包單位分別向城市建設檔案館提交了竣工驗收資料，專業分包單位的資料直接由專業監理工程師簽字。

【問題】

1．根據背景資料，該隧道可采取哪些淺埋暗挖施工方案?

2．現場管理體系中還需增加哪些人員崗位職責和工作程序?

3．最佳摻量的試驗要確定噴射混凝土的哪兩項控制指標?

4．現場職業病防范措施還應增加哪些內容?

5．城市建設檔案館是否會接收總承包單位、分包單位分別遞交的資料?總承包工程項目施工資料匯集、整理的原則是什么?

【參考答案】

1．根據背景資料，該隧道可選擇的淺埋暗挖法：(1)雙側壁導坑法；(2)中隔壁法(CD)；(3)交叉中隔壁法(CRD)；(4)中洞法、側洞法。

2．現場管理體系中還需增加下列人員的崗位職責和工作程序：(1)項目安全負責人；(2)項目技術負責人；(3)施工員；(4)資料員；(5)分包單位負責人；(6)班組長；(7)其他倉庫管理員、會計、保安員等重要崗位。

3．最佳摻量的試驗要確定噴射混凝土的初凝時間和終凝時間兩項控制指標。

4．現場職業病防治措施應該增加的內容有：

(1)為保持空氣清潔或使溫度符合職業衛生要求而安設的采光設施。

(2)為消除粉塵危害和有毒物質而設置的除塵設備和消毒設施。

(3)防治輻射、熱危害的裝置及隔熱、防暑、降溫設施。

(4)為職業衛生而設置的對原材料和加工材料消毒的設施。

(5)減輕或消除工作中的噪聲及振動的設施。

5．城市建設檔案館不會接收總承包單位、分包單位分別遞交的資料。

總承包工程項目施工資料匯集、整理的原則：

(1)由總承包單位負責匯集整理所有有關施工資料，分包單位應主動向總承包單位移交有關施工資料。

(2)資料應隨施工進度及時整理，所需表格應按有關法規的規定認真填寫。

(3)工程資料應為原件，應隨工程進度同步收集、整理并按規定移交。

(4)竣工驗收前，建設單位應請當?shù)爻墙n案管理機構對施工技術資料進行預驗收，預驗收合格后方可竣工驗收。

案例分析題五[2013年真題]

【背景資料】

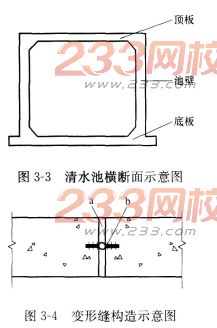

A公司為某水廠改擴建工程總承包單位。工程包括新建濾池、沉淀池、清水池、進水管道及相應的設備安裝。其中設備安裝經招標后由B公司實施。施工期間，水廠要保持正常運營。新建清水池為地下式構筑物。池體平面尺寸為128m×30m，高度為7．5m，縱向設兩道變形縫，其橫斷面及變形縫構造如圖3-3、圖3-4所示。鑒于清水池為薄壁結構且有頂板，方案確定清水池高度方向上分三次澆筑混凝土，并合理劃分清水池的施工段。

A公司項目部進場后將臨時設施中生產設備搭設在施工的構筑物附近，其余的臨時設施搭設在原廠區構筑物之間的空地上，并與水廠簽訂施工現場管理協議。B公司進場后，A公司項目部安排B公司臨時設施搭設在廠區內的濾料堆場附近，造成部分濾料損失。水廠物資部門向B公司提出賠償濾料損失的要求。

【問題】

1．分析本案例中施工環境的主要特點。

2．清水池高度方向施工需設置幾道施工縫，應分別在什么部位?

3．指出圖3-4中a、b材料的名稱。

4．簡述清水池劃分施工段的主要依據和施工順序，清水池混凝土應分幾次澆筑?

5．列出本工程其余臨時設施種類，指出現場管理協議的責任主體。

6．簡述水廠物資部門的索賠程序。

【參考答案】

1．本案例中施工環境的主要特點：露天施工，環境復雜，危險性大，交叉作業多，特種作業多，需要協調多，場地限制，新舊工程同時建設，生產不停，環保文明。

2．清水池高度方向施工需設置2道施工縫。一道設在底板上池壁八字墻上150～200mm處，另一道設在頂板八字墻下150～300mm處。

3．圖3-4中，a材料的名稱為防水嵌縫材料；b材料的名稱為中埋式止水帶。

4．清水池劃分施工段的主要依據：(1)相關規范要求；(2)設計特殊性要求；(3)施工縫、變形縫、立柱的位置；(4)現有機械設備條件及勞動力情況；(5)劃分應有利于安全和質量；(6)方便施工。

清水池施工順序：測量放樣→基坑開挖→基礎處理→墊層→防水層→底板澆筑→池壁澆筑→頂板澆筑→功能性試驗。

清水池混凝土應分9次澆筑。

5．本工程其余臨時設施種類有：

(1)辦公設施，包括辦公室、會議室、保衛傳達室。

(2)生活設施，包括宿舍、食堂、廁所、淋浴室、閱覽娛樂室、衛生保健室。

(3)輔助設施，包括道路、現場排水設施、圍墻、大門等。

現場管理協議的責任主體：A公司和水廠。

6．水廠物資部門應由企業出面，通過監理單位進行反索賠。應根據總承包合同向A公司提出索賠，由A公司再根據分包合同向B公司追償。但水廠應在一定時間內提供有效損失證明、明確索賠理由和對象，提出索賠金額。

案例分析題六[2012年真題]

【背景資料】

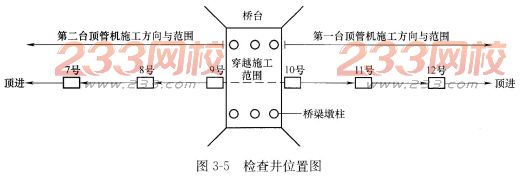

A公司中標某市污水管工程，總長1．7km。采用1．6～1．8m混凝土管，其埋深為-4．3～-4．1m，各井間距8～10m。地質條件為黏性土層，地下水位置距離地面-3．5m。項目部確定采用兩臺頂管機同時作業，一號頂管機從8號井作為始發井向北頂進，二號頂管機從10號井作為始發井向南頂進。工作井直接采用檢查井位置(施工位置如圖3-5所示)。A公司編制了頂管工程施工方案，并已經通過專家論證。

施工過程中發生如下事件：

(1)因拆遷原因，使9號井不能開工。第二臺頂管設備放置在項目部附近小區綠地暫存28d。

(2)在穿越施工條件齊全后，為了滿足建設方要求，項目部將10號井作為第二臺頂管設備的始發井，向原8號井頂進。施工方案經項目經理批準后實施。

【問題】

1．本工程中工作井是否需要編制專項方案?說明理由。

2．設備放在小區綠地暫存，應履行哪些程序或手續?

3．10號井改為向8號井頂進的始發井，應做好哪些技術準備工作?

4．項目經理批準施工變更方案是否妥當?說明理由。

5．項目部就事件(1)的拆遷影響，可否向建設方索賠?如可索賠，簡述索賠項目。

【參考答案】

1．本工程中工作井需要編制專項方案。

理由：工作井是采用檢查井改造的，其埋深為-4．3～-4．1m，最淺處深度都達到-5．7m，混凝土管直徑1．6～1．8m，帶水頂管作業，屬于危險性較大的分部分項工程，必須編制施工專項方案，且須經專家論證。

2．設備放在小區綠地暫存，應履行的程序或手續：須經城市人民政府城市綠化行政主管部門同意，并按照有關規定辦理，臨時用地手續。

3．10號井改為向8號井頂進的始發井，應做好的技術準備工作：必須執行變更程序；開工前必須編制專項施工方案，并按規定程序報批；技術負責人對全體施工人員進行書面技術交底，交底資料簽字保存并歸檔；調查和保護施工影響區內的建構筑物和地下管線；對檢查井進行加固，布置千斤頂、頂柱、后背；工作井上方設截水溝和防淹墻，防止地表水流入工作井；交通導行方案，工作井范圍內設圍擋、警示標志、夜間紅燈示警；對橋梁監測變形量。

4．項目經理批準施工變更方案不妥。

理由：施工方案的變更必須報企業負責人和總監理工程師批準后方能實施。

5．項目部可以就事件(1)的拆遷影響向建設單位索賠。索賠項目：工期、機械窩工費、人員窩工費、利潤。

案例分析題七[2011年真題]

【背景資料】

某項目部承建居民區施工道路工程，制定了詳細的交通導行方案，統一設置了各種交通標志、隔離設施、夜間警示信號，沿街居民出入口設置了足夠的照明裝置。

工程要求設立降水井，設計提供了地下管線資料。

施工中發生如下事件：

事件1：由于位置狹窄，部分圍擋設施占用了綠化帶，接到了綠化管理部門的警告。

事件2：實名制檢查中發現工人的工作卡只有姓名，沒有其他信息。

事件3：降水井護筒施工過程中，勞務人員在開挖施工時發現了過街的電力管線套管，于是項目部要求停止施工，并降低了開挖高度，繞開施工。

【問題】

1．對于背景資料中交通導行方案的落實，還應補充哪些保證措施?

2．事件1中，圍擋的設置存在什么問題，如何糾正?

3．事件2中，按照勞務實名制規定，勞務人員佩戴的工作卡還應包含哪些內容?

4．事件3中，施工單位的管線調查可能存在哪些不足?

【參考答案】

1．為保證交通導行方案落實，還應補充以下保證措施：(1)嚴格劃分警告區、上游過渡區、緩沖區、作業區、下游過渡區、終止區范圍；(2)嚴格控制，臨時占路時間和范圍；(3)對作業工人進行安全教育、培訓、考核，并應與作業隊簽訂施工交通安全責任合同；(4)依據現場變化，及時引導交通車輛，為行人提供方便；(5)施工現場按照施工方案，在主要道路交通路口設專職交通疏導員，積極協助交通民警搞好施工和社會交通的疏導工作；(6)必要處搭設便橋。為保證居民出行和夜間施工創造必要的條件。

2．存在的問題：圍擋占用綠化帶未獲批準。

糾正：先停止占用或恢復原狀，向人民政府城市綠化行政主管部門補辦臨時用地手續，并優化作業面。

3．施工人員工作胸卡應該包含的內容：身份證號、工種、所屬分包企業。

4．事件3中，施工單位的管線調查可能存在的不足：(1)進場后沒有依據建設方所提供的工程地質勘察報告、基坑開挖范圍內及影響范圍內的各種管線、地面建筑物等有關資料，沒有查閱有關專業技術資料，沒有掌握管線的施工年限、使用狀況、位置、埋深等數據信息；(2)對于資料反映不詳、與實際不符或在資料中未反映管線真實情況的，沒有向規劃部門、管線管理單位查詢，沒有在必要時在管理單位人員在場的情況下進行坑探以查明現狀。對于基坑影響范圍內的地面、地下建(構)筑物，必須查閱相關資料并經現場調查，掌握結構的基礎、結構形式等情況。將調查的管線、地下建(構)筑物的位置埋深等實際情況按照比例標注在施工平面圖上，并在現場做出醒目標志。

案例分析題八[2010年真題]

【背景資料】

某公司承接一座城市跨河橋A標，為上、下行分立的兩幅橋，上部結構為現澆預應力混凝土連續箱梁結構，跨徑為70m+120m+70m。建設中的輕軌交通工程B標高架橋在A標兩幅橋梁中間修建，結構形式為現澆截面預應力混凝土連續箱梁，跨徑為87．5m+145m+87．5m，三幅橋間距較近，B標高架橋上部結構底高于A標橋面3．5m以上。為方便施工協調，經議標，B標高架橋也由該公司承建。

A標兩幅橋的上部結構采用碗扣式支架施工，由于所跨越河道流量較小，水面窄，項目部施工設計采用雙孔管涵導流，回填河道并壓實處理后作為支架基礎，待上部結構施工完畢以后挖除，恢復原狀。支架施工前，采用1．1倍的施工荷載對支架基礎進行預壓。支架搭設時，預留拱度考慮承受施工荷載后支架產生的彈性變形。B標晚于A標開工，由于河道疏浚貫通節點工期較早，導致B標上部結構不具備采用支架法施工條件。

【問題】

1．該公司項目部設計導流管涵時，必須考慮哪些要求?

2．支架預留拱度還應考慮哪些變形?

3．支架施工前對支架基礎預壓的主要目的是什么?

4．B標連續梁施工采用何種方法最適合?說明這種施工方法的正確澆筑順序。

【參考答案】

1．設計導流管涵時，必須考慮：

(1)河道管涵的斷面必須滿足施工期間河水最大流量要求。

(2)管涵強度必須滿足上部荷載要求。

(3)管涵長度必須滿足支架地基寬度要求。

2．支架預留拱度還應考慮支架受力產生的非彈性變形、支架基礎沉陷和結構物本身受力后各種變形。

3．支架施工前對支架基礎預壓的主要目的：

(1)消除地基在施工荷載下的非彈性變形。

(2)檢驗地基承載力是否滿足施工荷載要求。

(3)防止由于地基沉降產生梁體混凝土裂縫。

4．B標連續梁施工采用懸臂澆筑法(懸澆法或掛籃法)最合適。

澆筑順序為：墩頂梁段(0號塊)→墩頂梁段(0號塊)兩側對稱懸澆梁段→邊孔支架現澆梁段→主梁跨中合龍段。
