三、案例分析與實操題

案例一

背景資料

某施工單位承接了一項傳輸系統工程。在甲乙兩地間新建1條直埋光纜和1個32×10G的DWDM系統。其中A站安裝設備包括電源柜、ODF架和DWDM設備各1架,安裝平面位置見圖1-1。

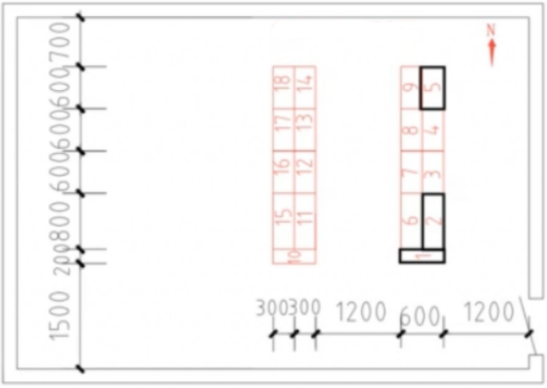

圖1-1機房平面圖

工程初驗前,建設單位要求對光纜路由進行調整,需增設標石如下：標石B后增加1個監測標石B1,標石C后增加1個直線標石C1,標石E后增加1個接頭標石E1,已埋設的標石標識見圖1-2。

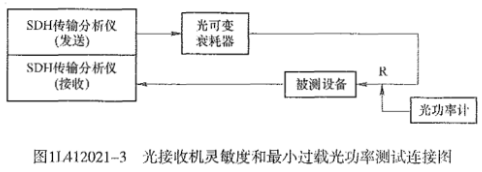

測試OTU光接收靈敏度及過載光功率時,測試人員按圖1-3連接了設備和儀表。

問題

1、分別給出A站設備在圖1-1中的安裝位置序號。

【答案】1位置為電源柜；2位置為DWDM設備；5位置為ODF架

參考P167

2、畫出標石B1、C1、E1的標識符號。

【答案】B1：

3、本項目光纜中繼段測試需要配備哪些儀表?

【答案】中繼段光纖線路衰減系數（dB/km)及傳輸長度的測試--OTDR測試儀

光纖通道總衰減--穩定的光源和光功率計

光纖后向散射信號曲線-- OTDR測試儀

偏振模色散系數（PMD)測試--偏振模色散測試儀（PMD測試儀）

光纜對地絕緣測試---測量時一般使用高阻計，若測丨式值較低時應采用500伏兆歐表測量

4、圖1-3中F、G、H分別代表什么儀表?

【答案】F代表SDH傳輸分析儀   G代表光可變衰耗器   H代表光功率計
