案例二

某項目部承攬了一項光纜直埋工程，光纜主要沿國道邊水田敷設，沿途與其他地下管線交越，為避免交越處損壞原有管線，項目部詳細了解交越處原有管線情況并制定安全防護措施，聯系管線產權單位，說明情況并請產權單位安排人員現場配合。

施工中，光纜在穿越一處經濟使用地時施工受阻。經監理單位同意，施工單位對路由走向進行部分調整，涉及路由變更長度為700米。

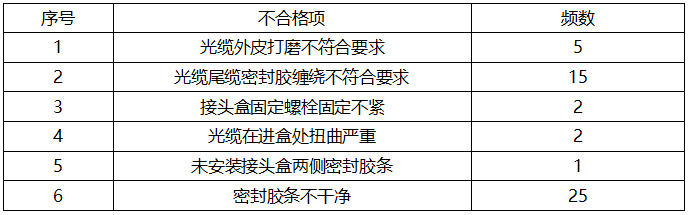

當其中一個中繼段完成施工后，發現光纜對地絕緣電阻普遍不合格，經分析判斷檢查驗證，是接頭盒密封不嚴，導致光纜接頭盒進水或受潮所致，密封不合格統計表見下表。

接續人員整改后，該中繼段26盤光纜（單盤盤長2.2公里）金屬護套對地絕緣性能如下

2MΩ< 實測值<5MΩ：2盤   5MΩ< 實測值<10MΩ：2盤     10MΩ< 實測值<100MΩ：6盤

100MΩ< 實測值<500MΩ：16盤

問題：

1.該工程對原有光纜的防護措施有哪些：

答：聯系管線產權單位，說明情況并請產權單位安排人員現場配合。

交越處必要時應使用儀器探明地下管線的深度和位置，應人工開挖，禁止使用大型機械

對交越處暴露的管線應及時采取措施保護，如用水泥包封

施工前做好安全技術交底，制定應急預案

施工前收集交越處相關技術資料，了解原有光纜走向、深度、位置。

解析：較為綜合題目

2.指出施工單位路由變更的不妥之處，并說明正確做法

答：施工單位僅與監理單位協商后進行變更不妥：

正確做法：根據相關規定，如施工過程中需要進行較大范圍變更（500m以上），應與設計、建設、監理單位協商確定，并按照建設程序辦理變更手續，施工單位向監理單位申請進行設計變更，監理單位會同設計單位、建設單位會審?fù)夂螅稍O(shè)計單位出具變更設計，監理單位下發變更指令，施工單位按照變更指令進行變更。

解析：路由復測中內容，施工過程中需要進行較大范圍變更（500m以上），應與設計、建設、監理單位協商確定，并按照建設程序辦理變更手續

3.繪制排列圖并分析接頭盒密封不嚴的主要原因（排列圖中不合格項用序號代替）

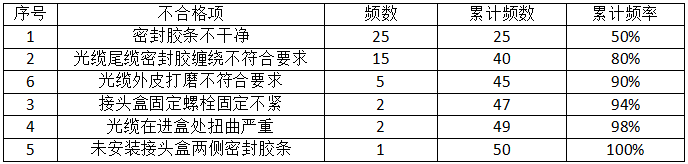

答案：排列表：

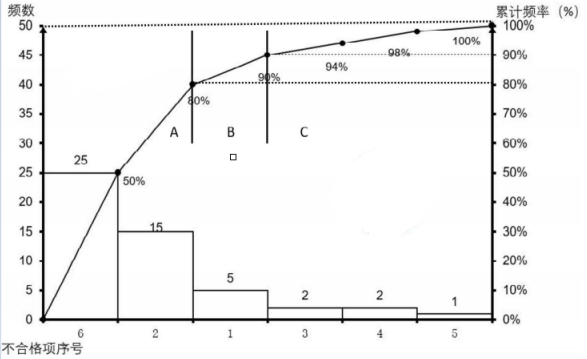

排列圖：

主要原因是：密封膠條不干凈、光纜尾纜密封膠纏繞不符合要求

解析：排列圖法

4.整改后直埋光纜金屬套對地絕緣是否滿足驗收規范？并說明理由。

答案：不滿足規范；

理由：根據相關規定，埋設后的單盤光纜，金屬外護層對地絕緣電阻的竣工驗收標準不低于10MΩ.km，其中10%的單盤光纜不低于2MΩ，本中繼段中2MΩ< 實測值<5MΩ：2盤   5MΩ< 實測值<10MΩ：2盤 ，共計4盤，中繼段共有26盤光纜，占比15.4%,大于10%，故不符合規范。

解析：根據相關規定，埋設后的單盤光纜，金屬外護層對地絕緣電阻的竣工驗收標準不低于10MΩ.km，其中10%的單盤光纜不低于2MΩ
