案例五：

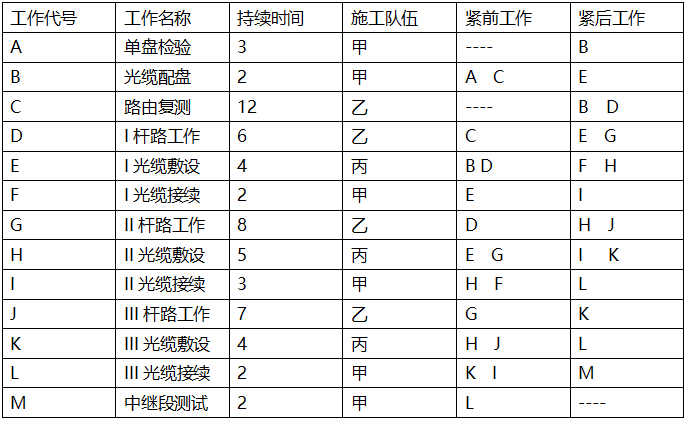

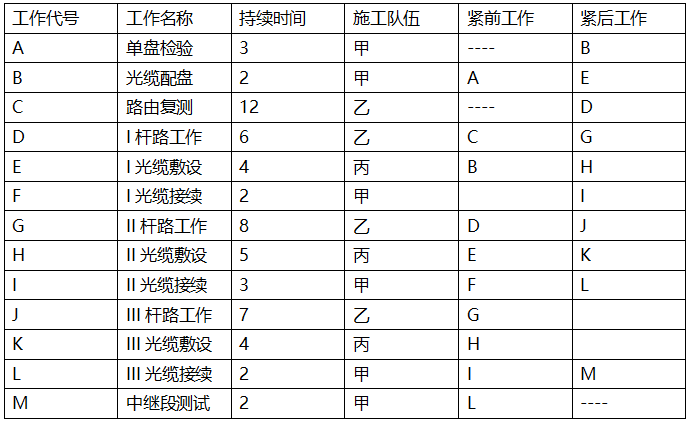

某施工單位承接架空線路全長120KM，分為三個中繼段，采用G652光纜，項目部根據現場摸底報告、資源配置計劃和施工定額，編制了進度計劃，項目部在計劃制定過程中進行工作分解，時間估算，責任分工和作業排序見表，并制定雙代號網絡圖，部分網絡圖見圖：

問題：

1.指出進度計劃編制依據的錯誤之處，并補全進度計劃編制依據

答案：錯誤之處：依據資源配置計劃編制進度計劃錯誤

理由是：應根據進度計劃配置施工所需的資源，不能依據資源配置計劃編制進度計劃。

施工合同對工期的相關要求

批準的施工圖設計

項目資源供應狀況

以往類似工程的實際進度及經濟指標

解析：1、施工合同對工期等相關要求。

2、批準的施工圖設計。

3、施工定額。

4、現場摸底報告，或者已經掌握的施工現場具體環境及工程的具體特點。

5、項目資源供應狀況，包括能夠投人項目的人員狀況，工器具儀表設備狀況，項目材料和設備供應狀況。

6、以往類似工程的實際進度及經濟指標。

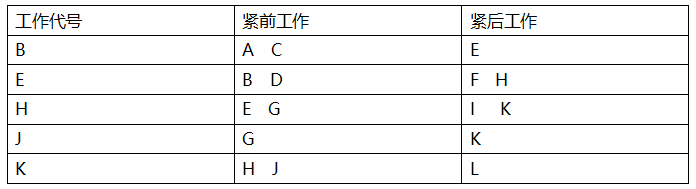

2.寫出B、E、H、J、K的緊前工作和緊后工作

答案

解析：

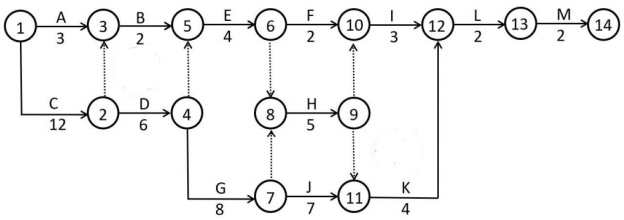

3.補充繪制完成雙代號網絡圖

解析：

根據雙代號網絡圖的緊前緊后關系和繪圖原則繪制

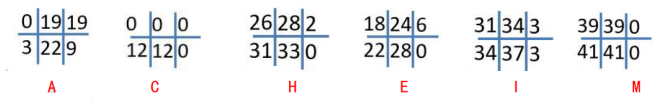

4.列出ACEHIM的六個時間參數

解析：標號法

5.寫出關鍵工作和計算總工期

解析：標號法

6.中繼段測試包含哪些項目

(1)中繼段光纖線路衰減系數及傳輸長度的測試；

(2)光纖通道總衰減；

(3)光纖后向散射信號曲線；

(4)偏振模色散系數(PMD)和色素色散測試；

(5)光纜對地絕緣測試。
