三、案例分析題

案例一

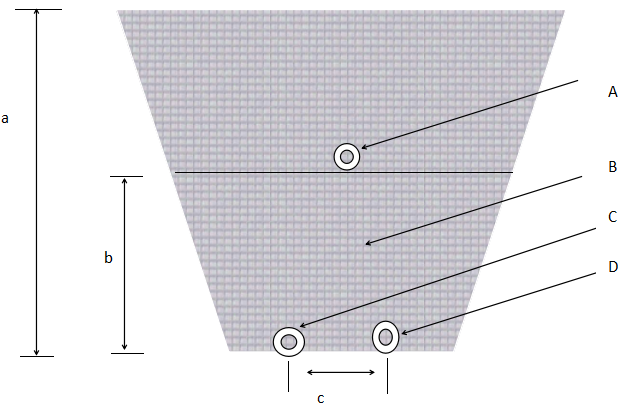

某施工單位在東南沿海某省建設一干線傳輸線路工程，包括直埋光纜線路、波分設備安裝。部分線路同溝敷設一本地網光纜，開工前，項目部將工程分解為路由復測、開箱檢驗、單盤測試、機架設備安裝、走線架安裝、光纖布放、纜溝回填、誤碼測試、光纜配盤、埋設標石、電源線敷設及成端、中繼段測試、傳輸系統優化、信噪比測試、光纜成端、本機測試、工程驗收等17個工序。施工中硬土空曠區光纜埋設圖如圖所示，

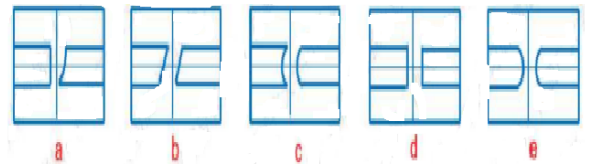

施工作業人員在光纜熔接過程中，采用熔接機監測光纜接續情況，熔接機屏幕顯示如圖2所示。

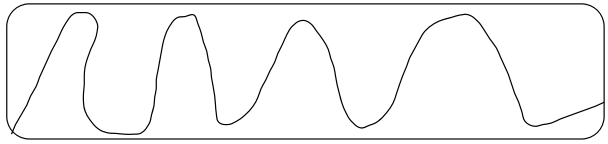

在測試階段，對波分設備信噪比進行測試，信噪比測試圖如圖3所示。

問題：

1.圖1中a、b、c的最小值是多少？A、B、C、D分別代表什么

答案：a、b、c的最小值分別是1200mm、300mm、100mm

A、B、C、D分別代表排流線、細土（沙土）、新敷設光纜、本地網光纜

解析： 光（電）纜溝回填土?xí)r，應先回填3000mm厚的碎土或細土，并應人工踏平；石質

溝應在敷設前、后鋪 100mm 厚碎土或細土；待安裝完其他配套設施（排流線、紅磚、蓋板等）后 ，再繼續回填土，每回填3000mm應夯實一次；第一次回填時，嚴禁用鐵鍬、鎬等銳利工具接觸光纜，以免損傷光纜。

2.指出圖2中異常情況的圖序號，并說明如何處理。

答案：圖1.2種異常情況圖序號有：a、b、c、e。（每個1分，共4分）

(1)a圖端面切割有缺損；處理方式：調整或更換切割刀，重新制作光纖端面，要求端面合格。

(2)b圖端面切割角度過大；處理方式：調整切割刀角度，重新制作光纖端面，要求端面合格。

(3)c圖端面凹陷，熔接推進量過大或放電時間不當。處理方式：減少推進量或做放電校正實驗。

(4)e圖端面凸起，熔接推進量太小或放電時間不當。處理方式：增加推進量或做放電校正實驗。

解析：實物操作題目，需要實際工作經驗

3.按施工順序選出設備安裝調試的專業工序

答案：開箱檢驗----走線架安裝---機架設備安裝----電源線敷設及成端----光纖布放---本機測試--信噪比測試------誤碼測試------傳輸系統優化--------工程驗收

解析：設備安裝工程的施工順序：施工現場準備― 器材檢驗---安裝走線槽（架〉―抗震基座的制作安裝-----機架、設備的安裝― 電源線的布放― 信號線纜的布放― 加電―本機測試—系統測試—竣工資料的編制―工程驗收

4.指出圖3中縱軸、橫軸的單位及使用儀表名稱。

答案：縱軸單位為dBm  橫軸單位為nm   使用儀表為光譜分析儀

解析：實物操作題目，需要實際工作經驗
