1Z101012 資金等值計算及應用（可考指數★★★★★）
一、現金流量圖的繪制
（一）現金流量的概念
在考察技術方案整個期間各時點t上實際發生的資金流出或資金流入稱為現金流量，其中流出系統的資金稱為現金流出，用符號COt表示；流入系統的資金稱為現金流入，用符號CIt表示；現金流入與現金流出之差稱為凈現金流量，用符號（CI-CO）t表示。

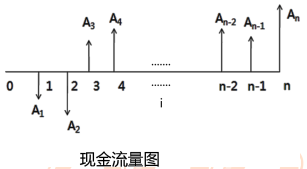

（二）現金流量圖的繪制
1.以橫軸為時間軸，向右延伸表示時間的延續，軸上每一刻度表示一個時間單位，可取年、半年、季或月等；時間軸上的點稱為時點，通常表示的是該時間單位末的時點；0表示時間序列的起點。整個橫軸又可看成是我們所考察的“技術方案”。
2.相對于時間坐標的垂直箭線代表不同時點的現金流量情況，現金流量的性質（流入或流出）是對特定的人而言的。對投資人而言，在橫軸上方的箭線表示現金流入，即表示收益；在橫軸下方的箭線表示現金流出，即表示費用。
3.在現金流量圖中，箭線長短與現金流量數值大小本應成比例。但由于技術方案中各時點現金流量常常差額懸殊而無法成比例繪出，故在現金流量圖繪制中，箭線長短只要能適當體現各時點現金流量數值的差異，并在各箭線上方（或下方）注明其現金流量的數值即可。
4.箭線與時間軸的交點即為現金流量發生的時點。
總之，要正確繪制現金流量圖，必須把握好現金流量的三要素，即：現金流量的大?。ìF金流量數額）、方向（現金流入或現金流出）和作用點（現金流量發生的時點）。
