案例9高層病房樓防火案例分析

　　一、情景描述
　　某醫院高層病房樓地上9層，地下1層，建筑高度為43．50m，總建筑面積為18545．60m2，框架剪力墻結構，采用玻璃幕墻作為外圍護墻體，耐火等級一級，共設有290張病床，地上二層至地上九層設有一個中庭；地下一層主要使用功能為餐廳、可燃物品庫房、消防泵房、柴油發電機房、配電室、燃油鍋爐房、通風、空調機房等設備用房和汽車庫，首層主要使用功能為大廳、消防控制室、自動滅火系統的設備室、醫務接待室和CT室等醫療檢查設備室；地上二層至地上九層主要使用功能為病房、醫用室。該建筑按有關國家工程建設消防技術標準配置了室內外消火栓給水系統、自動噴水滅火系統和火災自動報警系統等消防設施及器材。
　　二、分析要點
　　本案例主要分析下列內容：
　　根據使用用途、建筑高度，分析情景描述中醫院高層病房樓的建筑分類；并根據相關國家工程建設消防技術標準的規定，重點分析該病房樓應采取的構造防火技術措施。
　　三、關鍵知識點及依據
　　(一)建筑分類
　　根據《高層民用建筑設計防火規范(2005年版)》(GB 50045--1995)的規定，情景描述中的醫院高層病房樓應為一類高層公共建筑。
　　(二)構造防火
　　1)根據《高層民用建筑設計防火規范(2005年版)》(GB 50045--1995)的規定，該病房樓防火墻、防火隔墻、防火挑檐等建筑構件的防火構造應符合表1-9-1的規定。

　　2)根據《高層民用建筑設計防火規范(2005年版)》(GB 50045--1995)的規定，該病房樓內電
　　梯井、管道井、電纜井、排煙道、排氣道、垃圾道等井道的防火構造應符合下列規定：
　　①電梯井應獨立設置，井內嚴禁敷設可燃氣體和甲、乙、丙類液體管道，并不應敷設與電梯無關的電纜、電線等。電梯井井壁除開設電梯門洞和通氣孔洞外，不應開設其他洞口。電梯門不應采用柵欄門。
　　②電纜井、管道井、排煙道、排氣道、垃圾道等豎向管道井，應分別獨立設置；其井壁應為耐火極限不低于1．00h的不燃燒體；井壁上的檢查門應采用丙級防火門。
　　③電纜井、管道井應每隔2～3層在樓板處用相當于樓板耐火極限的不燃燒體作防火分隔，電纜井、管道井與房間、走道等相連通的孔洞，其空隙應采用不燃燒體材料填塞密實。
　　④垃圾道宜靠外墻設置，不應設在樓梯間內；垃圾道的排氣口應直接開向室外；垃圾斗宜設在垃圾道前室內，該前室應采用丙級防火門；垃圾斗應采用不燃燒體材料制作，并能自行關閉。
　　3)根據《高層民用建筑設計防火規范(2005年版)》(GB 50045--1995)的規定，該病房樓屋頂
　　和變形縫的防火構造應符合下列規定：
　　①屋頂采用金屬承重結構時，其頂棚、望板、保溫材料等均應采用不燃燒體材料，屋頂金屬承重構件應采用外包敷不燃燒體材料或噴涂防火涂料等措施，使其耐火極限不應小于1．50h，或設置自動噴水滅火系統。
　　②中庭屋頂承重構件采用金屬結構時，應采取外包敷不燃燒體材料、噴涂防火涂料等措施，其耐火極限不應小于1h，或設置自動噴水滅火系統。
　　③變形縫構造基層應采用不燃燒體材料。電纜、可燃氣體管道和甲、乙、丙類液體管道，不應敷設在變形縫內。當其穿過變形縫時，應在穿過處加設不燃燒體材料套管，并應采用不燃燒體材料將套管空隙填塞密實。

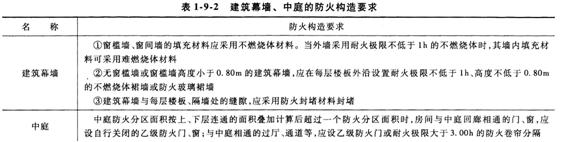

　　4)根據《高層民用建筑設計防火規范(2005年版)》(GB 50045--1995)的規定，該病房樓建筑幕墻、中庭的防火構造應符合表1—9．2的規定。
　　
