案例一

【背景資料】

某項目管道工程，內容有：建筑生活給水排水系統、消防水系統和空調水系統的施工。

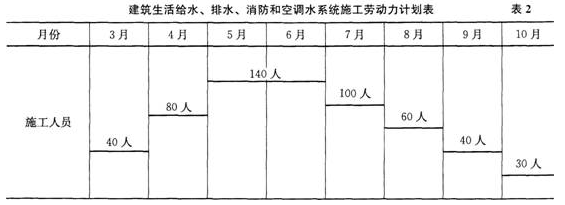

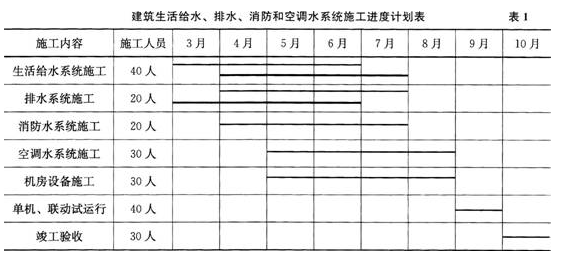

某分包單位承接該任務后，編制了施工方案、施工進度計劃(見表1中細實線)、勞動力計劃(見表2)和材料采購計劃等；施工進度計劃在審批時被否定，原因是生活給水與排水系統的先后順序違反了施工原則，分包單位調整了該順序(見表1中粗實線)。

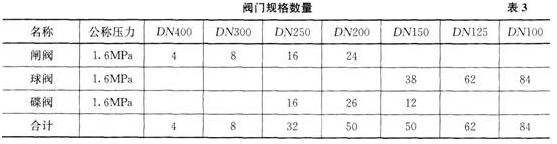

施工中，采購的第一批閥門(見表3)按計劃到達施工現場，施工人員對閥門開箱檢查，按規范要求進行了強度和嚴密性試驗，主干管上起切斷作用的DN400、DN300閥門和其他規格的閥門抽查均無滲漏，驗收合格。

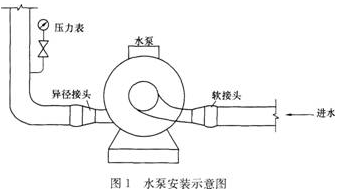

在水泵施工質量驗收時，監理人員指出水泵進水管接頭和壓力表接管的安裝存在質量問題(如圖1所示)，要求施工人員返工，返工后質量驗收合格。

建筑生活給水排水系統、消防水系統和空調水系統安裝后，分包單位在單機及聯動試運行中，及時與其他各專業工程施工人員配合協調，完成聯動試運行，工程質量驗收合格。

【問題】

1．勞動力計劃調整后，3月份和7月份的施工人員分別是多少?勞動力優化配置的依據有哪些?

2．第一批進場閥門按規范要求最少應抽查多少個閥門進行強度試驗?其中，DN300閘閥的強度試驗壓力應為多少MPa?最短試驗持續時間是多少?

3．水泵(如圖1所示)運行時會產生哪些不良后果?繪出合格的返工部分示意圖。

4．本工程在聯動試運行中需要與哪些專業系統配合協調?

參考解析：1．勞動力計劃調整后，3月份的施工人員人數是20人，7月份的施工人員人數是120人。

勞動力優化配置的依據包括：

(1)項目所需勞動力的種類及數量；

(2)項目的施工進度計劃；

(3)項目的勞動力資源供應環境。

2．第一批進場的閥門按規范要求最少應抽查44個進行強度試驗。

DN300閘閥的強度試驗壓力應為2．4MPa。

最短試驗持續時間是180s。

3．根據背景資料中圖中所示情況，水泵運行時會產生的不良后果：

(1)進水管的同心異徑接頭會形成氣囊；

(2)壓力表接管沒有彎圈，壓力表會有壓力沖擊而損壞。

合格的返工部分示意圖如下：

4．本工程在聯動試運行中，需要與建筑電氣系統、通風空調風系統、火災自動報警(聯動)系統、建筑(裝飾)專業的配合協調。
