案例四

【背景資料】

某項目機電工程由某安裝公司承接，該項目地上10層，地下2層。工程范圍主要是防雷接地裝置、變配電室、機房設備和室內電氣系統等的安裝。

工程利用建筑物金屬鋁板屋面及其金屬固定架作為接閃器，并用混凝土柱內兩根主筋作為防雷引下線，引下線與接閃器及接地裝置的焊接連接可靠。但在測量接地裝置的接地電阻時，接地電阻偏大，未達到設計要求，安裝公司采取了能降低接地電阻的措施后，書面通知監理工程師進行隱蔽工程驗收。

變配電室位于地下二層。變配電室的主要設備(三相干式變壓器、手車式開關柜和抽屜式配電柜)由業主采購，其他設備、材料由安裝公司采購。在變配電室的低壓母線處和各弱電機房電源配電箱處均設置電涌保護器(SPD)，電涌保護器接線形式滿足設計要求，接地導線和連接導線均符合要求。變配電室設備安裝合格，接線正確。設備機房的配電線路敷設，采用柔性導管與動力設備連接，符合規范要求。

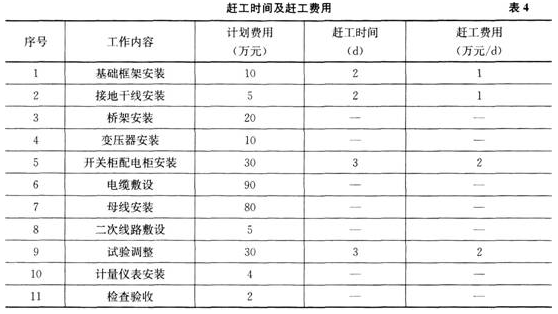

在簽訂合同時，業主還與安裝公司約定，提前一天完工獎勵5萬，延后一天罰款5萬，趕工時間及趕工費用見表4。變配電室的設備進場后，變壓器因保管不當受潮，干燥處理增加費用3萬，最終安裝公司在約定送電前，提前6d完工，驗收合格。

在工程驗收時還對開關等設備進行抽樣檢驗，主要使用功能符合相應規定。

【問題】

1．防雷引下線與接閃器及接地裝置還可以有哪些連接方式?寫出本工程降低接地電阻的措施。

2．送達監理工程師的隱蔽工程驗收通知書應包括哪些內容?

3．本工程電涌保護器接地導線位置和連接導線長度有哪些要求?柔性導管長度和與電氣設備連接有哪些要求?

4．列式計算變配電室工程的成本降低率。

5．在工程驗收時的抽樣檢驗，還有哪些要求應符合相關規定?

參考解析：1．防雷引下線與接閃器及接地裝置可以采取的連接方式：

(1)防雷引下線與接閃器可采用卡接器連接。

(2)防雷引下線與接地裝置可采用螺栓連接。

本工程降低接地電阻的措施包括：可采用降阻劑、換土和接地模塊來降低接地電阻。

2．隱蔽工程驗收通知書的內容包括：

(1)隱蔽驗收內容；

(2)隱蔽形式；

(3)驗收時間；

(4)地點。

3．本工程電涌保護器接地導線位置和連接導線長度要求：

(1)電涌保護器的接地導線位置不宜靠近出線位置；

(2)連接導線長度不宜大于0．5m。

柔性導管長度和與電氣設備連接的要求：

(1)柔性導管長度不宜大于0．8m；

(2)柔性導管與電氣設備連接應采用專用接頭。

4．變配電室工程的成本降低率的計算如下：

(1)原計劃費用：10+5+20+10+30+90+80+5+30+4+2=286萬元；

(2)工程趕工總費用為：2×1+2×1+3×2+3×2=16萬元；

(3)提前6d獎勵5×6=30萬元；

(4)趕工后實際費用為：286+16+3=30=275萬元；

(5)變配電室工程成本降低率=(計劃成本-實際成本)／計劃成本×100％=(286-275)／286×100％=3．85％；

5．在工程驗收時的抽樣檢驗，還有下列要求應符合相應規定：

(1)接地安全；

(2)節能；

(3)環境保護。
