【案例一】
某新建高速鐵路單洞雙線隧道，洞身圍巖主要為Ⅱ級和Ⅲ級泥質灰?guī)r。施工過程中發生以下事件：

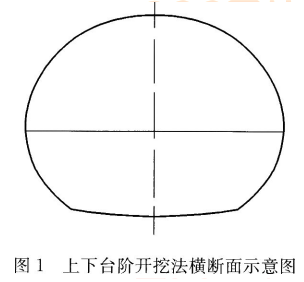

事件1：進口段圍巖級別為Ⅲ級，設計采用上下臺階法開挖，如圖1所示。監測人員按照高速鐵路施工技術規程要求，在同一斷面上布置拱頂下沉測點和凈空變化測點。

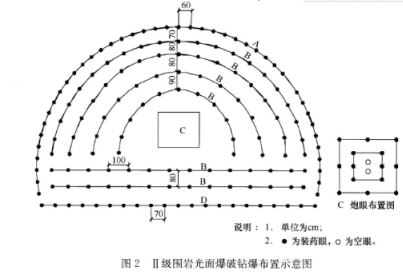

事件2：項目經理部編制了Ⅱ級圍巖全斷面開挖光面爆破方案，其中鉆爆布置如圖2所示。
【問題】
1．針對事件1，在答題卡上復制圖1，在圖中標出測點位置(用“▲”表示)，并畫出該斷面拱頂下沉量測和凈空變化量測的測線(用“一”表示)。
2．針對事件2，寫出圖2中A、B、C、D所代表炮眼名稱。
3．針對事件2，寫出圖2中A、B、C、D炮眼的起爆順序。
參考答案：
參考解析：
1．事件1中監測人員按要求畫出同一斷面拱頂下沉量測和凈空變化量測的測線如圖6，并符合下列要求：(1)標出5個點；(2)畫出4條線。
2．Ⅱ級圍巖光面爆破鉆爆布置示意圖(如圖2所示)中字母所代表炮眼名稱：A為周邊眼，B為輔助眼，C為掏槽眼，D為底板眼。
3．Ⅱ級圍巖光面爆破鉆爆布置示意圖(如圖2所示)中炮眼的起爆順序：CBAD。
