施工進度管理是一建《建筑實務》永恒的主題，案例題幾乎年年都會考核，屬重要考點。有關進度的案例，考查的點主要集中在流水施工的方法（橫道圖）和網絡計劃圖（雙代號網絡圖、雙代號時標網絡圖）的應用上。這部分知識點分值高，難度較大，考生們應著重復習，并加強練習。本篇就流水施工的特點、方法及應用進行詳細解析。

流水施工

流水施工方法近年來總共考核了四次，分別為：2010年、2012年、2016年及2019年。均為常規考題，難度不算大，理解到位，基本不會失分。

一、什么是流水施工？

流水施工是指很多的施工過程以預定的時間間隔依次投入各施工段，陸續開工，陸續竣工，使各施工班組能連續均衡地施工，不同施工過程盡可能組織平行搭接施工的組織方式。

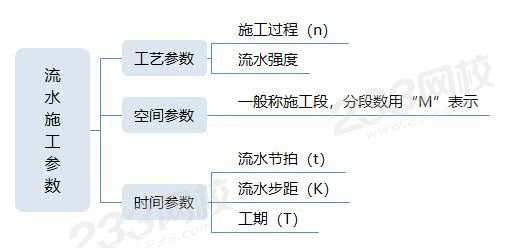

二、流水施工參數

流水節拍（t）：每一個施工過程在每一個施工段上的作業時間。

流水步距（K）：兩個相鄰的專業隊進入流水作業的時間間隔。

三、流水施工的組織形式

三、流水施工方法的計算

1、無節奏流水施工【2016年考核】

是指在組織流水施工時，全部或部分施工過程在各個施工段上流水節拍不相等的流水施工。這種施工是流水施工中最常見的一種。無節奏流水施工特點有：

（1）各施工過程在各施工段的流水節拍不全相等；

（2）相鄰施工過程的流水步距不盡相等；

（3）專業工作隊數等于施工過程數；

（4）各專業工作隊能夠在施工段上連續作業，但有的施工過程間可能有間隔時間。

【解題方法】

流水步距：采用“節拍累加、錯位相減、取大差法”計算流水步距。

【解題步驟】

（1）將每一個施工過程在各施工段上的流水節拍依次累加，求得各施工過程流水節拍的累加數列；

（2）將相鄰兩個施工過程流水節拍累加數列錯位相減，求得一個差數列；

（3）在差數列中取最大值，即為這兩個相鄰施工過程的流水步距。

【計算公式】

T=∑K十∑tn -∑C+∑G

∑K——各施工過程之間流水步距之和；

∑tn——最后一個施工過程在各施工段流水節拍之和；

∑C——提前插入時間之和。（有些題沒有則為0）

∑G——工藝間歇時間之和。（有些題沒有則為0）

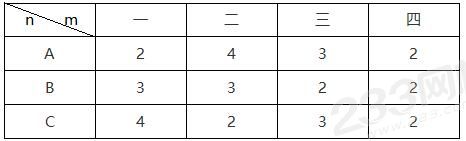

【典型例題】某工程有A、B、C三個施工過程，劃分為四個施工段：一、二、三、四。各施工過程的流水節拍如圖所示，試計算總工期（天）。

【解題】

答：首先求得流水步距如下：

K_A，B   2,    6 ,    9 ,    11

—              3 ,     6 ,     8 ,    10

———————————————

          2，  3，   3，   3，  —10

因此，K_A,B =3天

K_B，C   3,    6,     8,    10

—            4,     6,     9,   11

——————————————

        3，  2，  2，  1， —11

因此，K_B,C =3天

代入公式，求得工期 T=∑K十∑tn =（3+3）+（4+2+3+2）=17（天）

歷年如何考核？

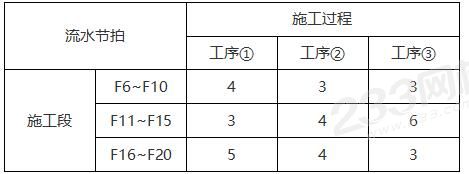

【2016年考題節選】裝修施工單位將地上標準層（F6~F20）劃分為三個施工段組織流水施工，各施工段上均包含三個施工工序，其流水節拍如下表所示：

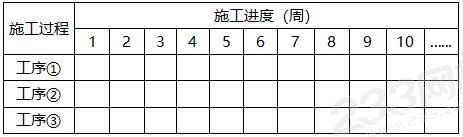

【問題】參照下圖圖示，繪制標準層裝修的流水施工橫道圖。

【解題思路】

1. 要繪畫流水施工橫道圖，首先需要求出流水步距。

2. 根據背景資料中的流水節拍表格，可以看出該施工過程屬于無節奏流水施工（同一施工階段流水節拍不盡相等）。在無節奏流水施工中，可采用“節拍累加、錯位相減、取大差法”計算流水步距。

【解題】答：根據流水節拍表格，計算可得各施工過程的累加數列分別為：

工序①：4、7、12

工序②：3、7、11

工序③：3、9、12

則工序①、工序②的流水步距K_①②為：

 K_①②    4 ，  7 ，  12

—                3 ，    7 ，   11

————————————————

            4，   4，    5， —11

因此，K_①②=5周。

工序②、工序③的流水步距K_②③為：

 K_②③     3，  7，   11

—                 3，    9，  12

————————————————

            3，   4，    2， —12

因此，K_②③=4周。

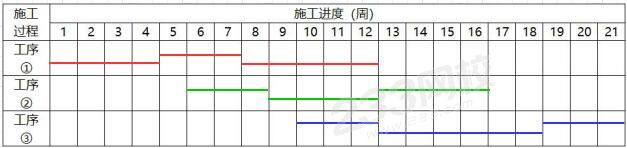

由“K_①②=5周，K_②③=4周”，可畫出橫道圖如下：

2、等節奏流水施工【2012年考題】

指在有節奏流水施工中，各施工過程的流水節拍都相等的流水施工，也稱為固定節拍流水施工或全等節拍流水施工。

（1）所有施工過程在各個施工段上的流水節拍均相等；

（2）相鄰施工過程的流水步距相等，且等于流水節拍；

（3）專業工作隊數等于施工過程數，即每一個施工過程成立一個專業工作隊，由該隊完成相應施工過程中所有施工任務；

（4）各個專業工作隊在各施工段上能夠連續作業，各施工過程之間沒有空閑時間。

【計算公式】

工期 T=（M+n-1）K+∑G-∑C

 M——施工段

  n——施工過程

∑C——提前插入時間之和。（沒有則為0）

∑G——工藝間歇時間之和。（沒有則為0）

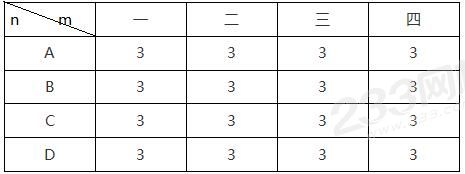

【例題】某工程有A、B、C、D四個施工過程，劃分為四個施工段：一、二、三、四。各施工過程的流水節拍如圖所示，C、D 施工過程之間有 2天 的技術間歇時間。計算總工期。

【解題】從表中可以看出，該工程為等節奏流水施工（固定節拍流水施工），所以：

流水步距 K =流水節拍 t =3天

代入公式計算可得：

總工期 T=（M+n-1）K+∑G-∑C=（4+4-1）x3+2=23（天）

3、等步距異節奏【2019年考核，考題很簡單】

異節奏流水施工是指在有節奏流水施工中，各施工過程的流水節拍各自相等，而不同施工過程之間的流水節拍不盡相等的流水施工。在組織異節奏流水施工時，又可以采用等步距和異步距兩種方式。等步距異節奏流水施工特點有：

（1）同一施工過程在其各個施工段上的流水節拍均相等，不同施工過程的流水節拍不等，其值為倍數關系；

（2）相鄰施工過程的流水步距相等，且等于流水節拍的最大公約數；

（3）專業工作隊數大于施工過程數，部分或全部施工過程按倍數增加相應專業工作隊；

（4）各個專業工作隊在各施工段上能夠連續作業，各施工過程間沒有間隔時間。

【計算公式】

1. 流水步距：

K_i，i+1=K_b    （K_b為最大公約數）

2. 每個施工過程的施工隊組數：

 b_j=t_i / K_b = 流水節拍 / 流水步距

專業隊總數：

3. 工期

【典型例題】—此例題來源于233網校郭煒老師精講課程

某住宅小區共有6幢同類型的住宅樓基礎工程施工，其基礎施工劃分為挖基槽、做墊層、砌筑磚基礎、回填土等四個施工過程，它們的作業時間分別為：t₁=4天，t₂=2天，t₃=4天，t₄=2天。計算該流水施工的工期。

【解題步驟】（6幢，則施工段M=6）

（1）計算流水步距：因4個施工過程流水節拍分別為4,  2，4，2，存在最大公約數，為2。則流水步距K=最大公約數=2天

（2）計算工作隊數：

b₁= t₁/K= 4/2=2個

b₂= t₂/K= 2/2=1個

b₃= t₃/K= 4/2=2個

b₄= t₄/K= 2/2=1個

故專業隊總數：

（3）計算工期：T=（M+N-1）K=（6+6-1）x2=22（天）

異步距異節奏流水施工特點：【考案例可能性小，想了解的可以聽聽郭煒老師精講課程，里面有關于這部分知識的詳解】

（1）同一施工過程在各個施工段上流水節拍均相等，不同施工過程之間的流水節拍不盡相等；

（2）相鄰施工過程之間的流水步距不盡相等；（用大差法計算）

（3）專業工作隊數等于施工過程數；

（4）各個專業工作隊在各施工段上能夠連續作業，各施工過程間沒有間隔時間。

流水施工方法的應用與計算，內容比較繞，但是考題都不難，只要理解了概念，并記住計算公式，對付考試就不是問題了。如果看完此篇文章，還不能很好地理解這部分的知識點，建議可以聽聽郭煒老師的精講課程，里面對這部分知識點有很詳細的歸納及講解，可以幫助大家快速理解并掌握。
