消防應急照明和疏散指示系統的工作原理

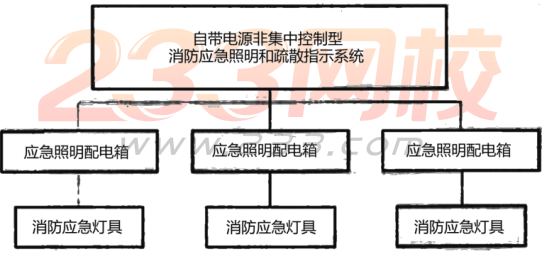

一、自帶電源非集中控制型系統

正常工作狀態時，市電通過應急照明配電箱為燈具供電，用于正常工作和蓄電池充電。

發生火災時，相關防火分區內的應急照明配電箱動作，切斷消防應急燈具的市電供電線路，燈具的工作電源由燈具內部自帶的蓄電池提供，燈具進入應急狀態。

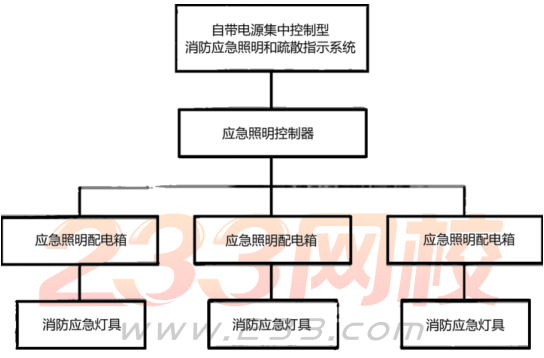

二、自帶電源集中控制型系統

正常工作狀態時，市電通過應急照明配電箱為燈具供電，用于正常工作和蓄電池充電。應急照明控制器通過實時監測消防應急燈具的工作狀態，實現燈具的集中監測和管理。

發生火災時，應急照明控制器接收到消防聯動信號后，下發控制命令至消防應急燈具，控制應急照明配電箱和消防應急燈具轉入應急狀態。

三、集中電源非集中控制型系統

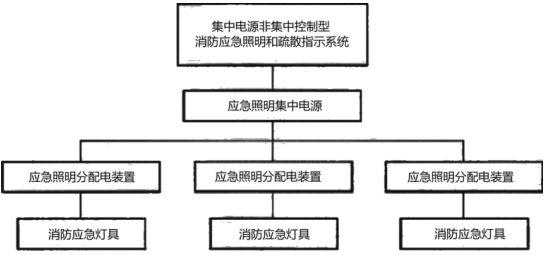

集中電源非集中控制型系統組成

正常工作狀態時，市電接入應急照明集中電源，用于正常工作和電池充電，通過各防火分區設置的應急照明分配電裝置將應急照明集中電源的輸出提供給消防應急燈具。

發生火災時，應急照明集中電源的供電電源由市電切換至電池，集中電源進入應急工作狀態，通過應急照明分配電裝置供電的消防應急燈具也進入應急工作狀態。

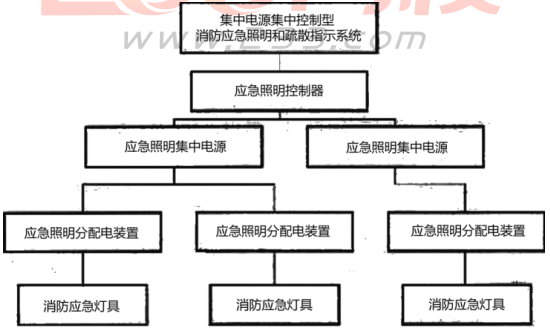

四、集中電源集中控制型系統

正常工作狀態時，市電接入應急照明集中電源，用于正常工作和電池充電，通過各防火分區設置的應急照明分配電裝置將應急照明集中電源的輸出提供給消防應急燈具。應急照明控制器通過實時監測應急照明集中電源、應急照明分配電裝置和消防應急燈具的工作狀態，實現系統的集中監測和管理。

發生火災時，應急照明控制器接收到消防聯動信號后，下發控制命令至應急照明集中電源、應急照明分配電裝置和消防應急燈具，控制系統轉入應急狀態。
