（二）

背景資料

某公司承建一座城市橋梁工程。該橋上部結構為16×20m預應力混凝土空心板，每跨布置空心板30片。

進場后，項目部編制了實施性總體施工組織設計，內容包括：

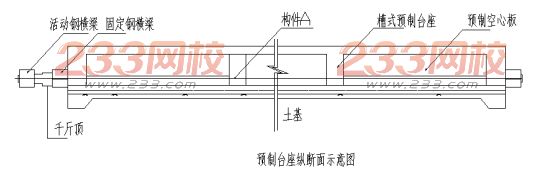

（1）根據現場條件和設計圖紙要求，建設空心板預制場。預制臺座采用槽式長線臺座，橫向連續設置8條預制臺座，每條臺座1次可預制空心板4片，預制臺座構造如圖2-1所示。

（2）將空心板的預制工作分解成①清理模板、臺座,②涂刷隔離劑,③鋼筋、鋼絞線安裝,④切除多余鋼絞線,⑤隔離套管封堵,⑨整體放張,⑦整體張拉,⑧拆除模板,⑨安裝模板,⑩澆筑混凝土,①養護,①吊運存放等12道施工工序,并確定了施工工藝流程如圖2-2所示。（注：①~?為各道施工工序代號）

3、列式計算完成空心板預制所需天數。

空心板預制進度能否滿足吊裝進度的需要？說明原因。

(3)計劃每條預制臺座的生產(周轉)效率平均為10天,即考慮各條臺座在正常流水作業節拍的情況下,每10天每條預制臺座均可生產4片空心板。

(4)依據總體進度計劃空心板預制80天后,開始進行吊裝作業,吊裝進度為平均每天吊裝8片空心板。

問題：

1.根據圖2-1預制臺座的結構型式,指出該空心板的預應力體系屬于哪種型式?寫出構件A的名稱。

2.寫出圖2-2中空心板施工工藝流程框圖中施工工序B、C、D、E、F、G的名稱。(選用背景資料給出的施工工序①~?4的代號或名稱作答)

3.列式計算完成空心板預制所需天數。

4.空心板預制進度能否滿足吊裝進度的需要?說明原因。

【參考答案】

1、答：屬于先張法。A是鋼絞線

2、B-②刷涂隔離劑;C-⑤隔離套管封堵;D-⑦整體張拉;E-⑩澆筑混凝士；F-?養護;G-⑥整體放張。

3.梁的總片數30*16=480片，“橫向連續設置 8條預制臺座，每條臺座1次可預制空心板4片”，所以8個臺座每次可以生產32片梁，“每10天每條預制臺座均可生產4片空心板”，每10天，8個臺座可以每次生產32片梁，所以480*10/32=150天。

4.不能。吊裝進度為平均每天吊裝8片空心板，需要480/8=60天，依據總體進度計劃空心板80天后開始吊裝，則吊裝在140天就可以完成，而生產預制梁則需要150天，所以不能滿足。
