（五）背景資料

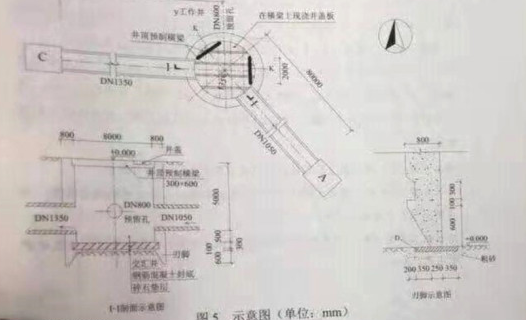

項目部承接一項頂管工程,其中DN1350mm管道為東西走向,長度90m;DN1050mm管道為偏東南方向走向,長度80m,設計要求始發工作井y采用沉井法施工,接收井A、C為其他標段施工(如圖5示),項目部按程序和要求完成了各項準備工作。
開工前，項目測量員帶一測量小組按建設單位給定的測量資料進行高程點與y井中心坐標的布設，布設完畢后隨即將成果交予施工員組織施工。
按批準的進度計劃先集中力量完成y井的施工作業,按沉井預制工藝流程,在已測定的圓周中心線上按要求鋪設相砂與D,采用定型鋼模進行刃腳混凝土澆筑,然后按順序先設置E與F、安裝綁扎鋼筋,再設置內、外模,最后進行井壁混凝土澆筑。
下沉前,需要降低地下水(已預先布置了噴射井點),采用機械取土;為防止y井下沉困難,項目部預先制定了下沉輔助措施。
y井下沉到位，經檢驗合格后,頂管作業隊進場按施工工藝流程安裝設備:K→千斤頂就位→觀測儀器安放→鋪設導執→頂鐵就位。為確保首節管節能順利出洞,項目部按預先制定的方案在y井出洞口進行土體加固:加固方法采用高壓旋噴注漿,深度6m(地質資料顯示為淤泥質黏土)。
問題：
1.按測量要求,該小組如何分工?測量員將測量成果交予施工員的做法是否正確,應該怎么做？
2.按沉井預制工藝流程寫出D、E、F的名稱;本項目對刃腳是否要加固,為什么?
3.降低地下水的高程至少為多少米(列式計算)?有哪些機械可以取土?下沉輔助措施有哪些？
4.寫出K的名稱,應該布置在何處?按頂管施工的工藝流程,管節啟動后,出洞前應檢查哪些部位？
5.加固出洞口的土體用哪種漿液,有何作用?注意頂進軸線的控制,做到隨偏隨糾,通常糾偏有哪幾種方法？
【參考答案】
1.（1）該小組分為兩組,一組進行坐標位置放線,一組進行高程點布設,布設完畢后進行兩組復核。
（2）布設完畢后隨即將成果交予施工員組織施工的做法不正確。布設完畢后應采用不同數據釆集人核對的方法,分別核對從圖紙上釆集的數據、實測數據的計算過程與計算結果,并據以判定測量成果的有效性,并報監理工程師復核后方可使用。
2.(1)D一墊木,E一鋼板止水帶,F一預留孔和管道洞口預埋件
（2）該沉井下沉位置的地質為淤泥質黏土，非堅硬地層，故刃腳位置無需特殊加固。若為防止腳踏面受損,可在踏面部位使用角鋼加固。
3.(1)地下水位應降低至刃腳踏面以下0.5m。
則應降至到的標高為0.000-5.000-0.5-003-0.1-0.6-0.5=7.000(m)
（2）抓鏟挖士機、長臂挖掘機、抓斗。
（3）下沉輔助措施有：
①沉井外壁采用階梯以減少下沉摩擦阻力時,在井外壁與土體之間應有專人隨時用黃砂均勻灌入。
②采用觸變泥漿套助沉
③空氣幕助沉
④爆破方法開挖下沉
1.（1）K-后背墻（后背、后座或后座墻),應布設在沉井井壁和千斤頂之間,后背工作面與管道軸線垂直。
（2）管節啟動后，出動前應檢查頂進設備（頂鐵、千斤頂、油泵、油表)是否運行正常，管節本體是否出現裂痕破壞,沉井井壁是否岀現裂痕,頂進開挖面是否穩定。
5.(1)可采用水泥漿、化學漿液。起到洞口土體加固及洞門密封防水堵水的作用,保證開挖面的穩定。
（2）頂進糾偏方法有：
①挖土糾偏和調整頂進合力方向糾偏。
②糾偏時開挖面土體應保持穩定;釆用挖土糾偏方式,超挖量應符合地層變形控制和施工設計要求。
③到盤式頂管機糾偏時，可采用調整挖土方法，調整頂進合力方向，改變切削刀盤的轉動方向，在管內相對于機頭旋轉的反向增加配重等措施。
