二級建造師考試《建設工程施工管理》科目歷年真題，在第三章施工進度管理中施工進度計劃的編制，以單代號、雙代號工程為代表的網絡計劃這部分內容，是每年均進行考核的核心考點，亦是該科目全書的難點知識，其主要考點如下：

1、網絡計劃的繪圖規則及邏輯關系的判定

2、網絡計劃相關時間參數的定義及計算

3、確定關鍵線路

本篇筆者就網絡圖的繪圖規則及邏輯關系的判定的依據，網絡圖的繪圖通用規則進行闡述。

網絡圖的繪圖通用規則（單代號、雙代號網絡圖）：

1）必須正確表達已定的邏輯關系；

2）嚴禁出現循環回路；

3）嚴禁出現雙向箭頭或無箭頭的連線；

4）嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線；

5）箭線不宜交叉，當交叉不可避免時，可采用過橋法或指向法；

6）只有一個起始節點(只有由節點向外指的箭線)和一個終點節點（只有指向節點的箭線）；

7）不應有多余虛箭線（或虛工作）

在雙代號網絡圖中，為了正確地表達圖中工作之間的邏輯關系，往往需要應用虛箭線。虛箭線是實際工作中并不存在的一項虛設工作，故它們既不占用時間，也不消耗資源，一般起著工作之間的聯系、區分和斷路三個作用。

考法1、文字概念題

2018真題：關于雙代號網絡圖中終點節點和箭線關系的說法，正確的是( )。

A．既有內向箭線，又有外向箭線

B．只有外向箭線，沒有內向箭線

C．只有內向箭線，沒有外向箭線

D．既無內向箭線，又無外向箭線

考法2、圖形糾錯

2019.如下所示網絡圖中，存在的繪圖錯誤是（ ）

A．節點編號錯誤

B．存在多余節點

C．工作編號重復

D．有多個終點節點

考法3、邏輯關系和繪圖規則綜合題

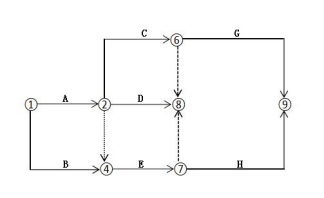

2017真題：根據下表邏輯關系繪制的雙代號網絡圖如下，存在的繪圖錯誤是（ ）。

A．節點編號不對

B．邏輯關系不對

C．有多個終點節點

D．有多個起點節點
