雙代號時標網絡計劃(以下簡稱時標網絡計劃)是以時間坐標為尺度繪制的網絡計劃。
時標的時間單位應根據需要在編制網絡計劃之前確定，可為時、天、周、旬、月或季。時標網絡計劃以實箭線表示工作，每項工作直線段的水平投影長度代表工作的持續時間，以虛箭線表示虛工作，以波形線表示工作與其緊后工作之間的時間間隔(以網絡計劃終點節點為完成節點的工作除外)。當工作之后緊接有實工作時，波形線表示本工作的自由時差；當工作之后只緊接虛工作時，則緊接的虛工作的波形線中的最短者為該工作的自由時差。
時標網絡計劃中的箭線宜用水平箭線或由水平段和垂直段組成的箭線，不宜用斜箭線。虛工作亦宜如此，但虛工作的水平段應繪成波形線

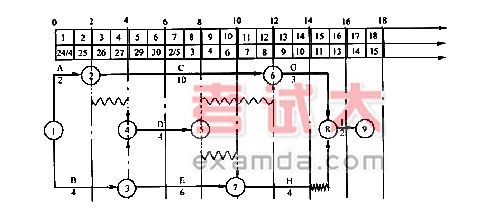

為說明計算坐標、工作日坐標和日歷坐標三者的關系，在如圖2-24所示網絡計劃中采用了三個坐標體系：上面的坐標體系為計算坐標體系，供計算時間參數之用；中間為工作日坐標體系；下面為日歷坐標體系，此處假定該工程在4月24日(星期三)開始，星期日和五一節休息。
圖2-24 時標網絡計劃
五、 單代號網絡圖
一、單代號網絡圖的組成
前面介紹的是雙代號網絡圖，它使用比較普遍，但由于單代號網絡圖繪制方便，邏輯關系明確，便于修改，沒有虛箭線等優點，也逐漸被廣泛采用。盡管這兩種網絡圖形式不同，但最終所得的結果是一致的。

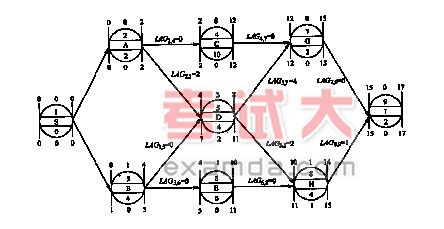

節點在單代號網絡圖中表示一項工作(活動)，宜用圓圈或矩形表示，工作的名稱或內容、持續時間和工作代號標注在節點圓圈或矩形內，而工作之間的先后順序關系則用箭線表示，其箭線宜畫成水平或斜箭線。箭線應保持自左向右的總方向。

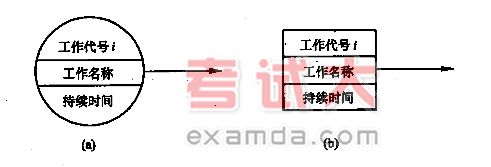

在單代號網絡圖中，一項工作必須有唯一的一個節點及相應的一個代號。單代號網絡圖中一項工作的表示方法如圖2-25所示
圖2-25 單代號網絡圖的工作的表示方法
(a)用圓圈表示節點；(b)用矩形框表示節點
