三、案例分析題

案例一

【案例背景】

某施工單位以EPC總承包模式中標一大型火電工程項目,總承包范圍包括工程勘察設計、設備材料采購、土建安裝工程施工,直至驗收交付生產。

按合同規定,該施工單位投保建筑安裝工程一切險和第三者責任險,保險費由該施工單位承擔。為了控制風險，施工單位組織了風險識別、風險評估,對主要風險采取風險規避等風險防范對策。根據風險控制要求,由于工期緊，正值雨季,采購設備數量多,價值高,施工單位對采購本合同工程的設備材料,根據海運、陸運、水運和空運等運輸方式,投保運輸一切險。在簽訂采購合同時明確由供應商負責購買并承擔保費,按設備材料價格投保,保險區段為供應商倉庫到現場交貨為止。

施工單位成立了采購小組,組織編寫了設備采購文件,開展設備招標,組織專家按照投標法的規定,進行設備采購評審,選擇設備供應商,并簽訂供貨合同。

220kV變壓器安裝完成后,電氣試驗人員按照交接試驗標準規定,進行了變壓器絕緣電阻測試、變壓器極性和接線組別測試、變壓器繞組連同套管直流電阻測量、直流耐壓和泄漏電流測試等電氣試驗,監理檢查認為變壓器電氣試驗項目不夠,應補充試驗。

發電機定子到場后,施工單位按照施工作業文件要求,采用液壓提升裝置將定子吊裝就位,發電機轉子到場后，根據施工作業文件及廠家技術文件要求,進行了發電機轉子穿裝前的氣密性試驗,重點檢查了轉子密封情況，試驗合格后,采用滑道式方法將轉子穿裝就位。

【問題】

1、風險防范對策除了風險規避外還有哪些?該施工單位將運輸一切險交由供貨商負責屬于何種風險防范對策?

2、設備采購文件的內容由哪些組成?設備采購評審包括哪幾部分?

3、按電氣設備交接試驗標準的規定,220kV變壓器的電氣試驗項目還有哪些?

4、發電機轉子穿裝前氣密性試驗重點檢查內容有哪些?發電機轉子穿裝常用方法還有哪些?

【參考答案】

1、①風險自留，風險轉移、風險降低

②風險轉移

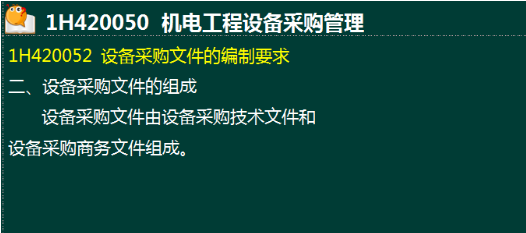

2、①設備采購技術文件、設備采購商務文件

②技術評審、商務評審、綜合評審

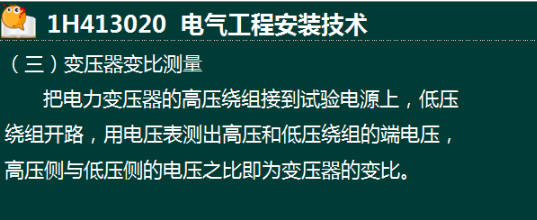

3、①變壓器變比測量

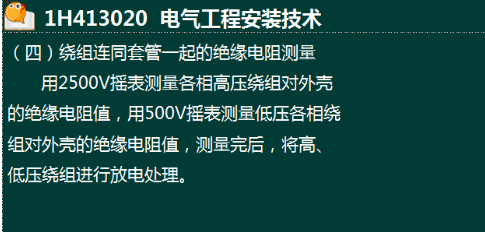

②繞組連同套管一起的絕緣電阻測量

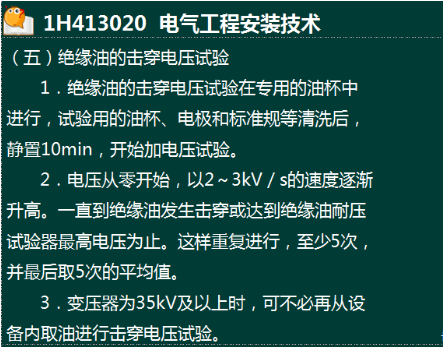

③絕緣油的擊穿電壓試驗

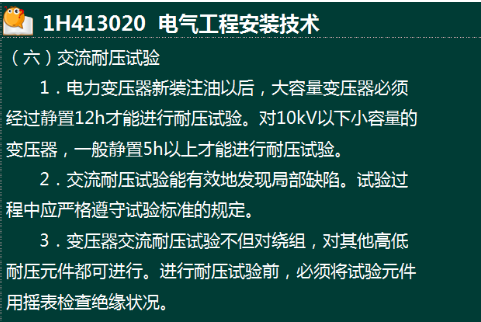

④交流耐壓試驗

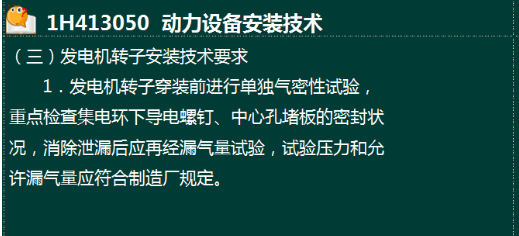

4、①重點檢查集電環下導電螺釘、中心孔堵板的密封狀況;消除泄露后再經漏氣量試驗,試驗壓力和允許漏氣量應符合制造廠規定

②接軸的方法、用后軸承座作平衡重量的方法、用兩臺跑車的方法
