【案例四】
某施工單位承建了一條全長1310m橫跨一條二級公路與某生態濕地公園景區的鋼結構步行橋工程。該橋梁主橋上部結構采用(55+2×90+55)m圓筒形鏤空鋼桁架結構，其外徑4．15m，內徑3．55m，橋面全寬6．0m。為保護生態濕地環境，節約施工用地，保證施工進度，主橋采用頂推施工方案。引橋為30m跨徑的鋼箱梁橋，采用分段吊裝安裝方式。主橋鋼桁梁總長290m，結合現場情況擬將主橋鋼桁梁在主橋3～4號墩之間搭設拼裝支架逐段拼焊，并在支架上采用步履式智能頂推裝置配合豎向千斤頂將鋼桁梁頂推至設計位置，最后20m鋼桁梁在拼裝支架上拼裝成整體。
主橋鋼桁梁在工廠內制造成構件運至現場，在臥拼胎架上拼焊成圓形小節段，然后用龍門吊運至拼裝支架上立拼焊成頂推節段，各頂推鋼桁梁節段間主要采用焊接，部分桿件采用焊接與高強度螺栓合用連接。橋面系構件在工廠內制造，運至現場采用焊接與高強度螺栓合用連接成整體。

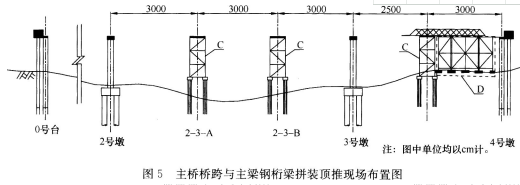

主橋橋跨與主梁鋼桁梁拼裝頂推現場布置如圖5所示。
施工中發生如下事件：
事件1：主橋鋼桁梁拼裝與頂推架設施工中，施工單位采取了如下做法：
(1)工地焊接前采用鋼絲砂輪對焊縫進行除銹，并在除銹后的48h內進行焊接；
(2)高強度螺栓施擰采用扭矩扳手，在作業前后均應進行校正；
(3)當鋼橋為焊接與高強度螺栓合用連接時，完成終擰高強度螺栓連接副后應進行焊縫檢驗；
(4)工地焊接時應設立防風、防雨設施，遮蓋全部焊接處；焊接時風力應小于5級，溫度應高于5℃，相對濕度應小于85％；
(5)臨時墩上必須設置頂推裝置；
(6)主梁頂推完成后，永久支座應在落梁后進行安裝。
事件2：主橋拼裝及頂推架設施工主要作業工序包括：①鋼梁定位與永久支座安裝；②在拼裝支架上拼裝20m梁段完成全橋拼接；③主梁前端安裝頂推鋼導梁；④主橋鋼桁梁首節段拼裝；⑤構件運至現場；⑥落梁；⑦首節段頂推移梁；⑧施工場地準備；⑨逐段拼裝頂推270m梁段至設計位置。
事件3：主橋拼裝及頂推架設施工中，施工單位配備的主要機具設備有：步履式智能項推裝置、豎向頂升千斤頇、移動式起重機、手拉葫蘆、鋼絲砂輪等。頂推施工中采用的水平一豎向頂推方式的滑動裝置由摩擦墊、滑塊(支承塊)組成。

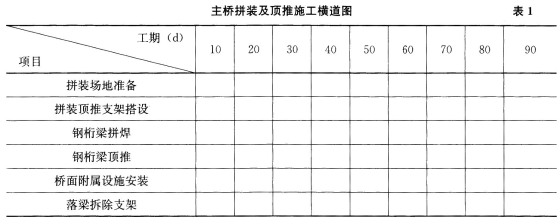

事件4：主橋拼裝及頂推施工計劃總工期為90d，按拼裝場地準備(10d)、拼裝頂推支架搭設(20d)、鋼桁梁拼焊(50d)、鋼桁梁頂推(50d)、橋面附屬設施安裝(50d)、落梁拆除支架(10d)共六個主要工作控制施工，其中拼裝場地準備與拼裝頂推支架搭設可同時開工，鋼桁梁頂推在鋼桁梁拼焊10d后方可開始，橋面附屬設施安裝比鋼桁梁頂推推遲10d開工。施工單位擬按表1格式繪制主橋拼裝及頂推施工橫道圖。
【問題】
1．圖5中，C、D(圖中虛線框內)各是哪種臨時設施?寫出設施C的主要作用。
2．事件1中，逐條判斷施工單位的做法是否正確?并改正錯誤。
3．寫出事件2中工序①～⑨的正確排序(以“②→③→⑥→……”格式作答)。
4．事件3中，施工單位還應配備哪些主要的機具設備?頂推施工中滑動裝置的組成部分還應有哪些?
5．根據事件4，復制表1至答題卡上，并在表中繪制主橋拼裝及頂推施工的橫道圖。
參考答案：
參考解析：
1．圖5中臨時設施C為頂推 臨時墩；圖5中臨時設施D為拼裝頂推支架。
圖5中C即頂推臨時墩的主要作用：承擔頂推梁段的豎向荷載、減小彎矩、導向作用。
2．事件1中，施工單位的做法正確與否及改正：
(1)錯誤。改正：將“并在除銹后的48h內進行焊接”改為“并在除銹后的24h內進行焊接”。
(2)正確。
(3)錯誤。改正：將“完成終擰高強度螺栓連接副后應進行焊縫檢驗”改為“應先檢驗焊縫合格后再終擰高強度螺栓連接副”。
(4)正確。
(5)錯誤。改正：將“頂推裝置”改為“滑道裝置”。
(6)錯誤。改正：將“永久支座應在落梁后進行安裝”改為“永久支座應在落梁前進行安裝”。
3．事件2中，工序①～⑨的正確排序為：⑧→⑤→④→③→⑦→⑨→②→①V⑥。
4．事件3中，施工單位還應配備的主要機具設備：龍門吊、電焊機、扭矩扳手。頂推施工中滑動裝置的組成部分還應有滑板、滑道。

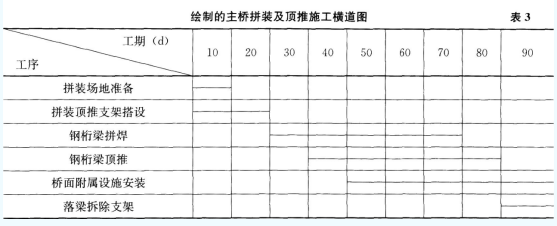

5．根據事件4繪制的主橋拼裝及頂推施工橫道圖見表3。
