城市管道工程
1、不開槽管道施工技術
【2017】案例（三）
背景資料
某公司承接一項供熱管線工程，全長1800m…其中340m管段依次下穿城市主干路、機械加工廠，穿越段地層主要為粉土和粉質黏土，有地下水，設計采用淺埋暗挖法施工隧道（套管）內敷設…
項目部進場調研后，建議將淺埋暗挖隧道法變更為水平定向鉆（拉管）法施工…
【問題】
1．與水平定向鉆法施工相比，原淺埋暗挖隧道法施工有哪些劣勢？
1．淺埋暗挖法施工套管敷設與水平定向鉆敷設相比，其劣勢主要有：需考慮降（阻）水措施、施工速度慢、造價（成本）高、不安全因素多。
逆向思維，問與水平定向鉆法施工相比，原淺埋暗挖隧道法施工有哪些劣勢，思考水平定向鉆法施工的優勢。
2、管道功能性實驗
【2018】案例（一）
背景資料
某公司承建一段新建城鎮道路工程，
施工前，項目部對部分內容規定如下：
（1）由A （技術人員）具體負責：確定管線中線、檢查井位置與溝槽開挖邊線。
（2）由質檢員具體負責：溝槽回填土壓實度試驗；管道與檢查井施工完成后，進行管道B 試驗（功能性試驗）
（3）管道施工工藝流程如下：溝槽開挖與支護→C →下管、排管、接口→檢查井砌筑→管道功能性試驗→分層回填土與夯實。
（4）管道驗收合格后轉入道路路基分部工程施工，該分部工程包括填土、整平、壓實等工序，其質量檢驗的主控項目有壓實度和D 。
【問題】
1、根據背景資料寫出最合適題意的A、B、C、D 的內容。
1．A：施工員（測量員）；B：嚴密性（閉水、閉氣）；C：管道基礎；D：彎沉值。
施工工藝流程需要整體把握，明確怎么做、誰來做、做完標準是什么。
3、供熱管道施工與安裝要求
【2017】案例（三）
背景資料
某公司承接一項供熱管線工程，全長1800m…其中340m管段依次下穿城市主干路、機械加工廠，穿越段地層主要為粉土和粉質黏土，有地下水，設計采用淺埋暗挖法施工隧道（套管）內敷設…
項目部進場調研后，建議將淺埋暗挖隧道法變更為水平定向鉆（拉管）法施工…
工程實施過程中發生了如下事件：
事件三：鉆進期間，機械加工廠車間地面出現隆起、開裂，并冒出黃色泥漿，導致工廠停產。項目部立即組織人員按應急預案對冒漿事故進行處理，包括停止注漿；在冒漿點周圍圍擋，控制泥漿外溢面積等，直至最終回填夯實地面開裂區。
【問題】
4．事件三中冒漿事故的應急處理還應采取哪些必要措施？
4．還應采取必要措施有：
（1）將可用泥漿集中回收再利用；
（2）將已凝固泥漿集中運輸?shù)街付ǖ攸c(diǎn)統一處理。
水平定向鉆施工技術：泥漿液應在專用的攪拌裝置中配置，并通過泥漿循環池使用，泥漿的循環要經相關處理，多余的泥漿遵循文明施工及環境保護的要求妥善處理。
4、燃?xì)夤艿赖姆诸?/span>
【2018】案例（三）
背景資料
A公司承接一城市天然氣管道工程，全長5.0km，設計壓力0.4MPa，鋼管直徑DN300mm，均采用成品防腐管。設計采用直埋和定向鉆穿越兩種施工方法…
【問題】
2．本工程燃?xì)夤艿缹儆谀姆N壓力等級？根據《城鎮燃?xì)廨斉涔こ淌┕ぜ膀?yàn)收規范》CJJ－33－2005規定，指出定向鉆穿越段鋼管焊接應采用的無損探傷方法和抽檢量。
2.（1）管道設計壓力0.4MPa，屬于中壓A級別。
（2）定向鉆穿越段鋼管焊接應采用射線檢查，抽檢數量為100％。
| 低壓 | 中壓 | 次高壓 | 高壓 | |||
| B | A | B | A | B | A | |
| <0.01 | ≥0.01,≤0.2 | >0.2,≤0.4 | >0.4,≤0.8 | >0.8,≤1.6 | >1.6,≤2.5 | >2.5,≤4.0 |
無損探傷一般均為100%檢驗。
【2018】案例（三）
背景資料
A公司承接一城市天然氣管道工程，全長5.0km，設計壓力0.4MPa，鋼管直徑DN300mm，均采用成品防腐管。設計采用直埋和定向鉆穿越兩種施工方法…
定向鉆施工前，項目部技術人員進入現場踏勘，利用現狀檢查井核實地下管的位置和深度，對現狀道路開裂、沉陷情況進行統計。項目部根據調查情況編制定向鉆專項施工方案。
定向鉆鉆進施工中，直管鉆進段遇到砂層，項目部根據現場情況采取控制鉆進速度、泥漿流量和壓力等措施，防止出現坍孔，鉆進困難等問題。
【問題】

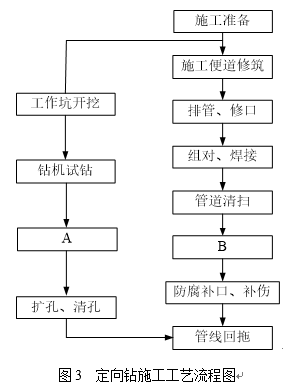

1．寫由圖3中工序A，B的名稱。
4．為保證施工和周邊環境安全，編制定向鉆專項方家前還需做好那些調查工作。
5．指出坍孔時周邊環境可能造成哪些影響？項目部還應采取哪些防坍孔技術措施？
1.A-導向孔鉆進；B-強度與嚴密性試驗
4.掌握施工地層的類別和厚度、地下水分布和現場周邊的建（構）筑物的位置、交通狀況等。
5.（1）坍孔時會造成現狀道路路口段路面塌陷，影響交通。
（2）項目部還應采取以下措施來控制坍孔：
①采用分級、分次擴孔方法；
②擴孔應嚴格控制回拉力、轉速、泥漿流量等技術參數，確保成孔穩定和線形要求。
塌孔與縮徑
1、主要原因
地層復雜、鉆進速度過快、護壁泥漿性能差、成孔后放置時間過長沒有灌注混凝土等原因所致。
2、預防措施 鉆(沖)孔灌注樁穿過較厚的砂層、礫石層時，成孔速度應控制在2m/h以內，若孔內自然造漿不能滿足相關要求時，可采用加黏土粉、燒堿、木質素的方法，改善泥漿的性能，通過對泥漿的除砂處理，可控制泥漿的密度和含砂率。沒有特殊原因，鋼筋骨架安裝后應立即灌注混凝土。
【2016】案例（一）
【背景資料】
某公司承建的市政道路工程，長2km…道路下方設計有一條DN 1200mm鋼筋混凝土雨水管道，該管道在道路交叉口處與現狀道路下的現有DN 300mm燃?xì)夤艿勒弧?/p>
【問題】
1. 排水管道在燃?xì)夤艿老路綍r(shí)，其最小垂直距離應為多少米？
1. 排水管道在燃?xì)夤艿老路綍r(shí)最小垂直距離應為0.15m。
地下燃?xì)夤艿琅c構建筑物等最小水平間距表1K15032-1
